计算机网络 交换机的VLAN配置

一、理论知识

1.VLAN的定义

①VLAN虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。

②IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。

③VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站。

④VLAN内的各个工作站无须被放置在同一个物理空间里，VLAN内部的广播和单播流量不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

二、实验步骤

1.交换机S1的配置

①进入特权模式

②进入配置模式

③重命名交换机为S1

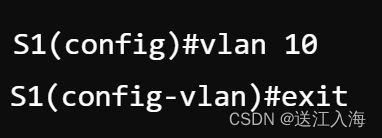

④创建VLAN10

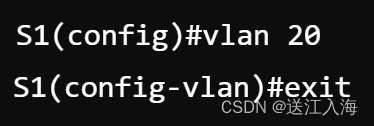

⑤创建VLAN20

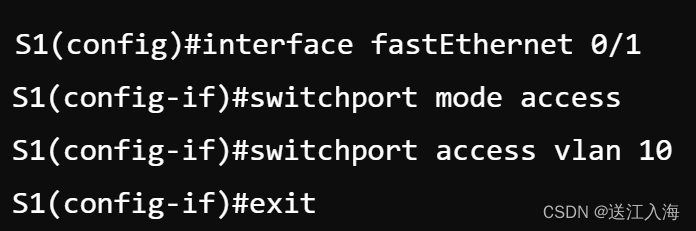

⑥配置接口f0/1为access模式并划分到VLAN10

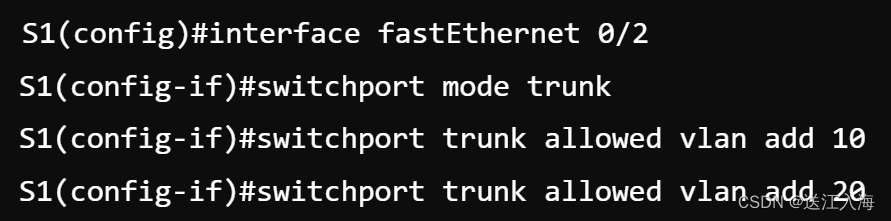

⑦配置接口f0/2为trunk模式并允许VLAN10和VLAN20通过

⑧验证创建的VLAN

2.交换机S2的配置

①进入特权模式

②进入配置模式

③重命名交换机为S2

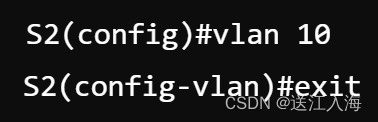

④创建VLAN10

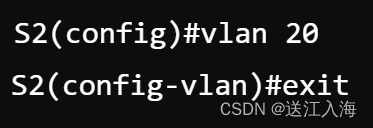

⑤创建VLAN20

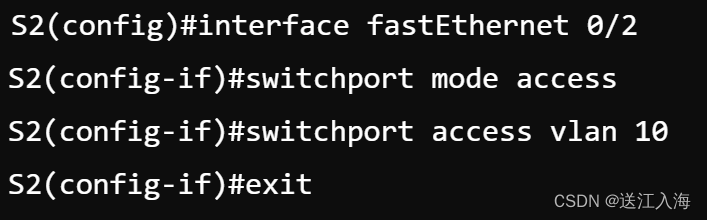

⑥配置接口f0/2为access模式并划分到VLAN10

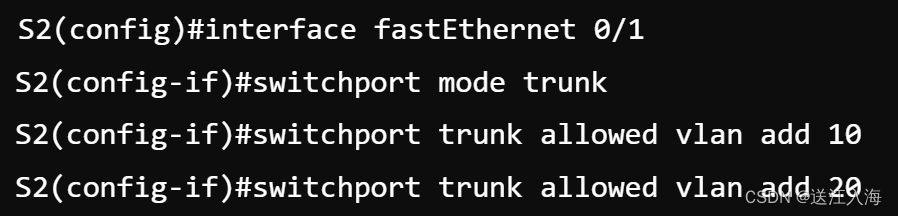

⑦配置接口f0/1为trunk模式并允许VLAN10和VLAN20通过

三、运行截图

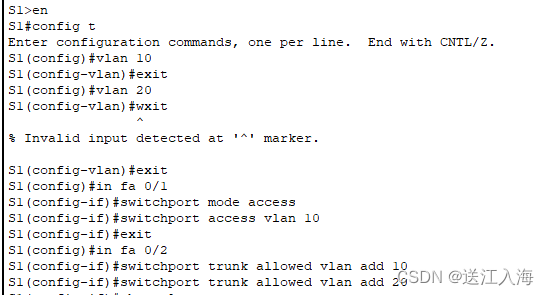

1.S1的配置：

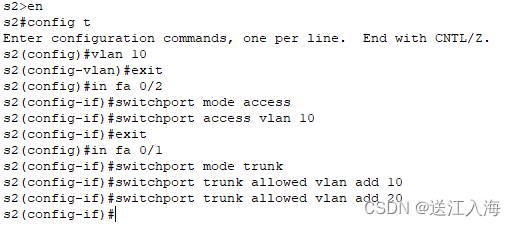

2.S2的配置：
