本文介绍了解决STM32F107软件仿真问题的方法，包括修改Debug设置，将DialogDLL更改为DARMSTM.DLL，Parameter更改为-pSTM32F103VC；同时给出了mapinit.ini文件的具体配置内容，以及SD_File.sct文件中IROM1起始位置的更改方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

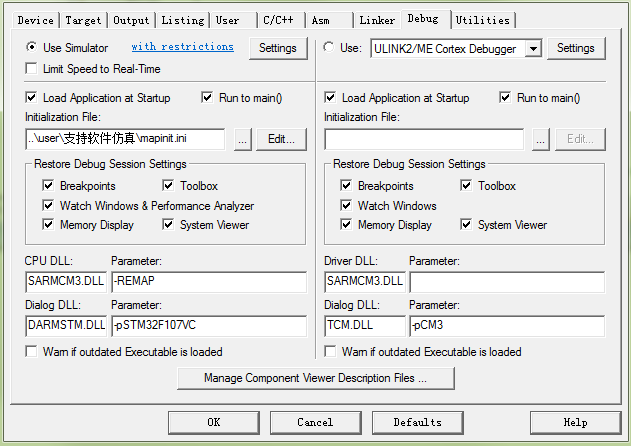

这是由于是Debug里面的设置有问题

主要是下面2项设置

Dialog DLL默认是DCM3.DLL

Parameter默认是-pCM3

应改为

Dialog DLL默认是DARMSTM.DLL

Parameter默认是-pSTM32F103VC

二对于STM32F107本身是不支持软件仿真的但以下操作后可以：

1.1其中mapinit.ini的内容为

map 0x40000000,0x40070000 read write
map 0x50000000,0x50070000 read write
map 0xa0000000,0xa0070000 read write

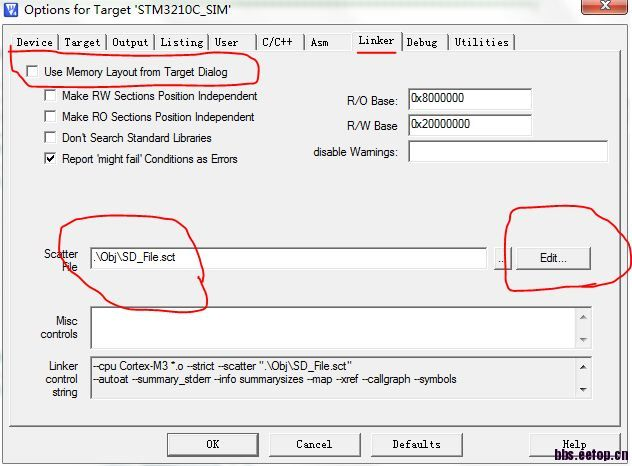

1.2 IROM1的开始位置要更改

1.3 SD_File.sct的内容为：

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x00000000 0x00040000 {    ; load region size_region
ER_IROM1 0x00000000 0x00040000 { ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
}
RW_IRAM1 0x20000000 0x00010000 { ; RW data
   .ANY (+RW +ZI)
}
}
