BGP 路由反射器 简介

路由反射器

为保证IBGP对等体之间的连通性，需要在IBGP对等体之间建立全连接关系。假设在一个AS内部有n台设备，那么建立的IBGP连接数就为n(n-1)/2。当设备数目很多时，设备配置将十分复杂，而且配置后网络资源和CPU资源的消耗都很大。在IBGP对等体间使用路由反射器可以解决以上问题。



路由反射器的基本概念是：指定一个或一组路由器作为IBGP会话的中心点。多个非中心点BGP路由器都与中心点建立IBGP邻居关系，依靠中心点的反射进行路由交换。执行路由反射的一个或一组设备称为路由反射器。







路由反射器相关角色



如图1，在一个AS内部关于路由反射器有以下几种角色：

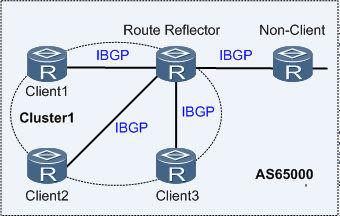

图1 路由反射器示意图



• 路由反射器RR（Route Reflector）：允许把从IBGP对等体学到的路由反射到其他IBGP对等体的BGP设备，类似OSPF网络中的DR。
• 客户机（Client）：与RR形成反射邻居关系的IBGP设备。在AS内部客户机只需要与RR直连。
• 非客户机（Non-Client）：既不是RR也不是客户机的IBGP设备。在AS内部非客户机与RR之间，以及所有的非客户机之间仍然必须建立全连接关系。
• 始发者（Originator）：在AS内部始发路由的设备。Originator_ID属性用于防止集群内产生路由环路。
• 集群（Cluster）：路由反射器及其客户机的集合。Cluster_List属性用于防止集群间产生路由环路。
