《DSP using MATLAB》示例Example7.22

叛逆的鲁鲁修love CC

于 2017-04-03 08:22:00 发布

阅读量75

点赞数

CC 4.0 BY-SA版权

文章标签： matlab

原文链接：http://www.cnblogs.com/ky027wh-sx/p/6661232.html

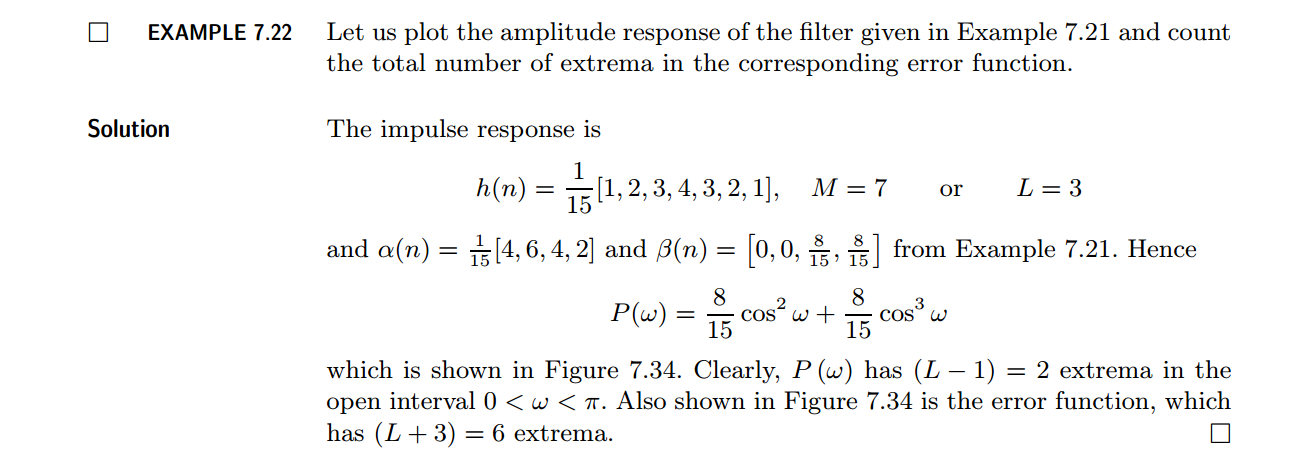

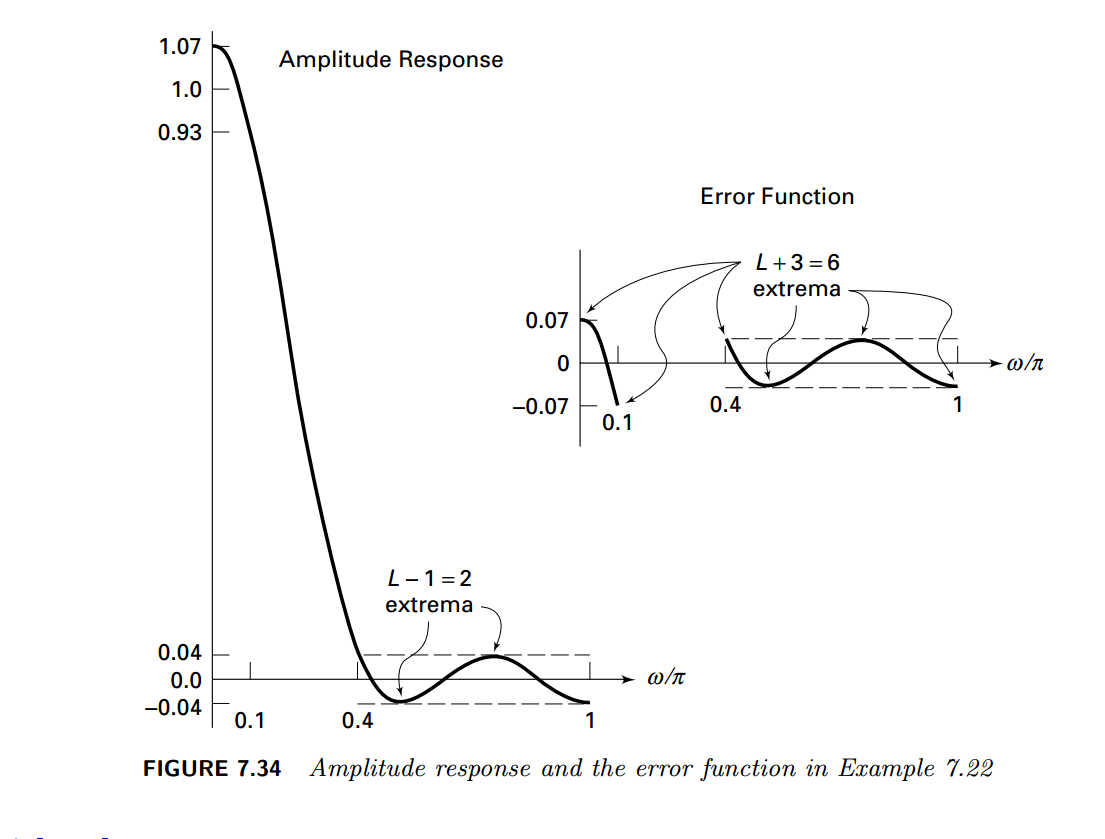

本文展示了一段MATLAB代码示例，该代码用于计算并绘制类型1幅度响应的滤波器。通过这段代码，我们可以观察到在开区间(0，π)内滤波器的幅度响应具有特定数量的极值点。

代码：

h = [1, 2, 3, 4, 3, 2, 1]/15;
M = length(h); n = 0:M-1;
[Hr, w, a, L] = Hr_Type1(h);
a
L

amax = max(a) + 1; amin = min(a) - 1;

figure('NumberTitle', 'off', 'Name', 'Exameple 7.22')
set(gcf,'Color','white');


plot(w/pi, Hr); grid on;
xlabel('frequency in \pi units'); ylabel('Hr'); title('Type-1 Amplitude Response');

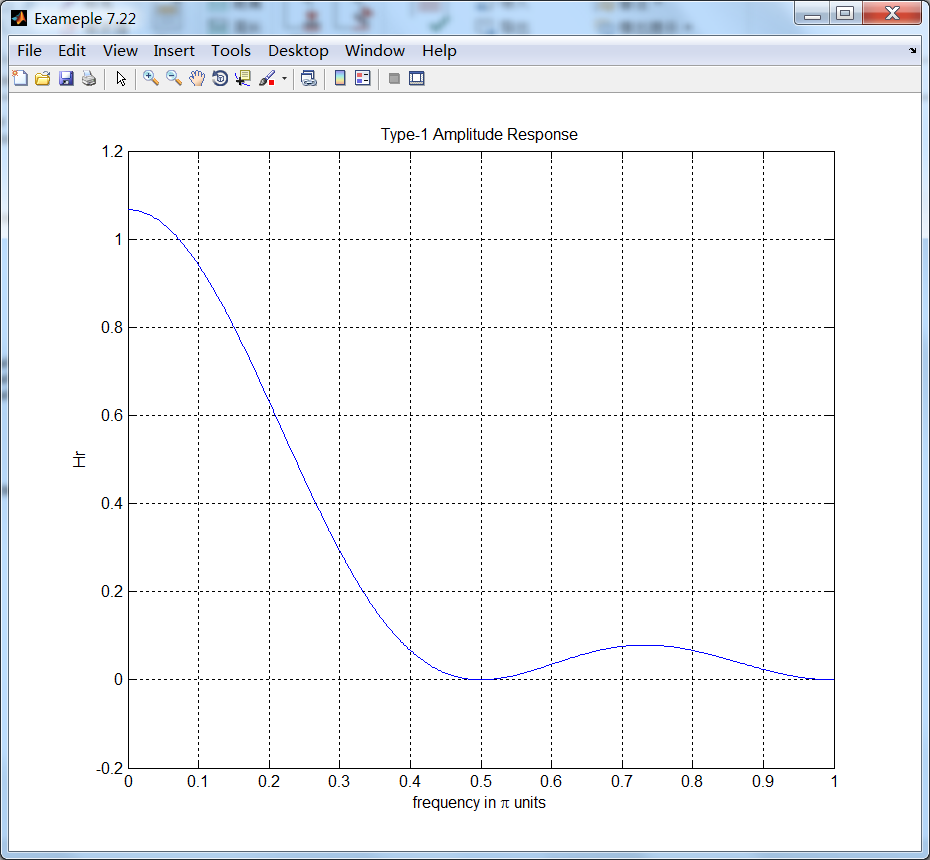

　　运行结果：
