android 图片遮盖,Android setXfermode 遮罩 实现圆形图片

参考

Android学习笔记(四):android画图之paint之setXfermode

Android之遮罩功能的实现

Android自定义圆形图片

Android 完美实现图片圆角和圆形(对实现进行分析)

一、概念

我们知道 在正常的情况下，在已有的图像上绘图将会在其上面添加一层新的形状。 如果新的Paint是完全不透明的，那么它将完全遮挡住下面的Paint.而setXfermode就可以来解决这个问题

Canvas canvas = new Canvas(bitmap1);

paint.setXfermode(new PorterDuffXfermode(Mode.SRC_IN));

canvas.drawBitmap(mask, 0f, 0f, paint);

canvas原有的图片 可以理解为背景 就是dst

新画上去的图片 可以理解为前景 就是src

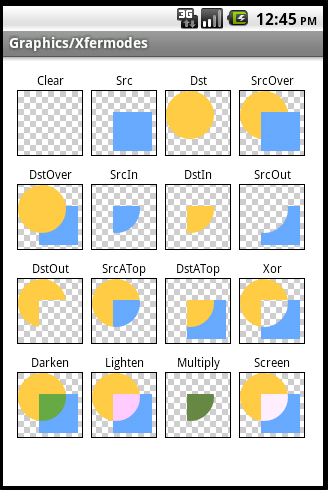

PorterDuff.Mode.CLEAR 清除画布上图像

PorterDuff.Mode.SRC 显示上层图像

PorterDuff.Mode.DST 显示下层图像

PorterDuff.Mode.SRC_OVER上下层图像都显示，上层居上显示

PorterDuff.Mode.DST_OVER 上下层都显示,下层居上显示

PorterDuff.Mode.SRC_IN 取两层图像交集部门,只显示上层图像

PorterDuff.Mode.DST_IN 取两层图像交集部门,只显示下层图像

PorterDuff.Mode.SRC_OUT 取上层图像非交集部门

PorterDuff.Mode.DST_OUT 取下层图像非交集部门

PorterDuff.Mode.SRC_ATOP 取下层图像非交集部门与上层图像交集部门

PorterDuff.Mode.DST_ATOP 取上层图像非交集部门与下层图像交集部门

PorterDuff.Mode.XOR 取两层图像的非交集部门

二、例子

1、添加资源文件：attrs.xml

2、创建自定义组件MaskImage.java

package com.xzw.mask.widget;

import android.content.Context;

import android.content.res.TypedArray;

import android.graphics.Bitmap;

import android.graphics.Bitmap.Config;

import android.graphics.BitmapFactory;

import android.graphics.Canvas;

import android.graphics.Paint;

import android.graphics.PorterDuff;

import android.graphics.PorterDuffXfermode;

import android.util.AttributeSet;

import android.widget.ImageView;

import com.xzw.mask.R;

public class MaskImage extends ImageView{

int mImageSource=0;

int mMaskSource=0;

RuntimeException mException;

public MaskImage(Context context, AttributeSet attrs) {

super(context, attrs);

TypedArray typedArray = getContext().obtainStyledAttributes(attrs, R.styleable.MaskImage, 0, 0);

mImageSource = typedArray.getResourceId(R.styleable.MaskImage_image, 0);

mMaskSource = typedArray.getResourceId(R.styleable.MaskImage_mask, 0);

if (mImageSource == 0 || mMaskSource == 0) {

mException = new IllegalArgumentException(typedArray.getPositionDescription() +

": The content attribute is required and must refer to a valid image.");

}

if (mException != null)

throw mException;

/**

* 主要代码实现

*/

//获取图片的资源文件

Bitmap original = BitmapFactory.decodeResource(getResources(), mImageSource);

//获取遮罩层图片

Bitmap mask = BitmapFactory.decodeResource(getResources(), mMaskSource);

Bitmap result = Bitmap.createBitmap(mask.getWidth(), mask.getHeight(), Config.ARGB_8888);

//将遮罩层的图片放到画布中

Canvas mCanvas = new Canvas(result);

Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);

//设置两张图片相交时的模式

paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));

mCanvas.drawBitmap(original, 0, 0, null);

mCanvas.drawBitmap(mask, 0, 0, paint);

paint.setXfermode(null);

setImageBitmap(result);

setScaleType(ScaleType.CENTER);

typedArray.recycle();

}

}

3、在布局文件中添加
