STM32F407——使用systick定时器裸机制作延时函数

转载 于 2025-05-18 08:15:33 发布 · 36 阅读 · 0
文章标签：

#stm32 #嵌入式硬件 #单片机

合集 - 嵌入式学习随笔(9)
1. STM32F407——使用systick定时器裸机制作延时函数
2.一个检查左右括号是否配对的语法检查器（c语言） 3.FAT32和NTFS文件系统的区别 4.Linux系统中的目录和文件夹的区别 5.ARM开发板——实时获取用户点击触摸屏的LCD坐标信息（阻塞式读取） 6.进程间通讯代码实例以及相关函数释义 7.Linux C线程读写锁深度解读 | 从原理到实战（附实测数据） 8.System V信号量 vs. POSIX信号量：核心区别与选型指南 9.STM32操作GPIO外设（点亮LED灯）的两种方式——使用官方库函数或直接操作寄存器
收起

准备工作：

  • 软件：keil5

  • 硬件：STM32F407ZET6芯片，gec6818开发板，st-link调试器

  • 文档：《开发板原理图》，《Cortex M3与M4权威指南》，《STM32F407参考手册_英文》

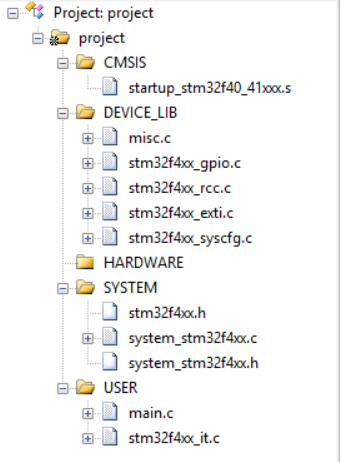

  • 项目结构：

相关电路图：

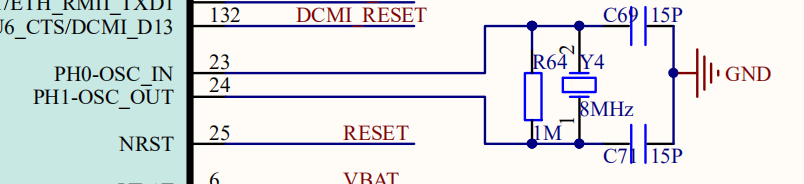

  • 开发板外部时钟8MHz，电路（来自《开发板原理图》）：

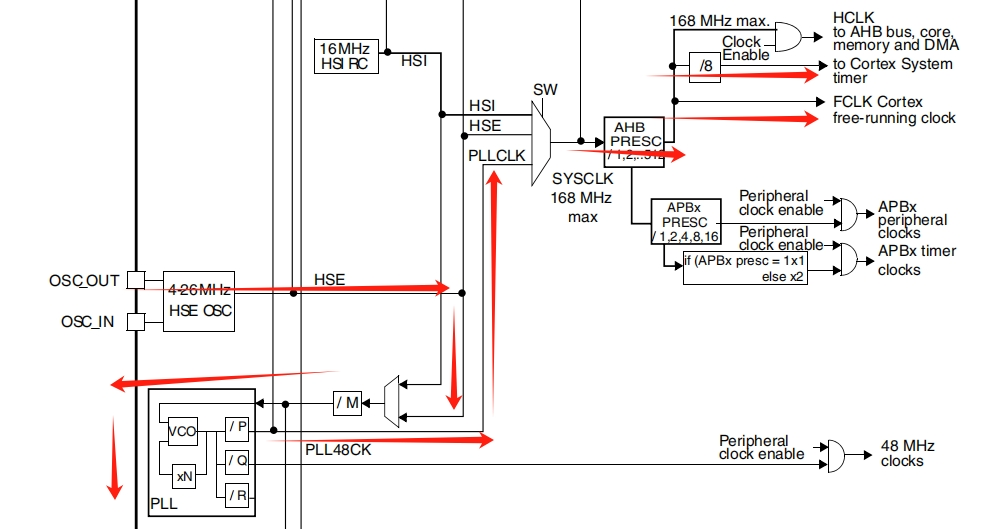

  • 内核时钟电路图（来自《STM32F407参考手册_英文》5.2章）：

一、systick定时器使用逻辑

根据《Cortex M3与M4权威指南》第8章：

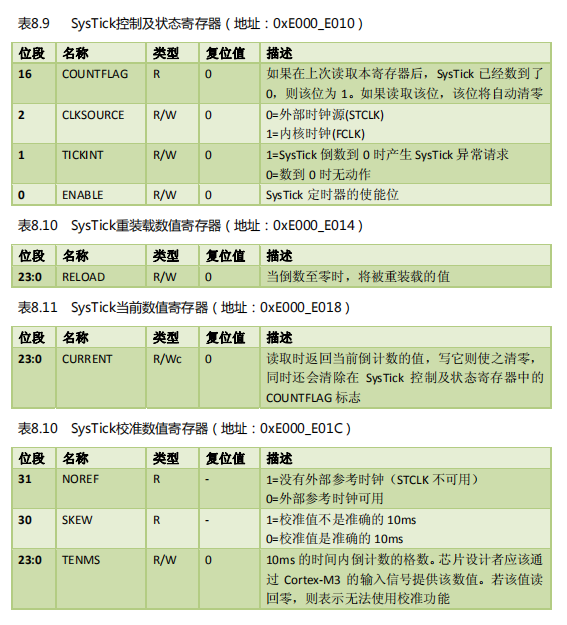

内核有四个寄存器用于控制和使用定时器：

  • 控制与状态寄存器用于选择时钟、查看计数器是否数到了0、时钟使能
  • 重载数值寄存器用于装载计数次数
  • 当前数值寄存器用于读取当前值，写入任意值会使之清零
  • 校准数值寄存器本篇没有使用

英文版权威指南直接给出了参考代码：

SysTick->CTRL = 0; // Disable SysTick
SysTick->LOAD = 0xFF; // Count from 255 to 0 (256 cycles)
SysTick->VAL = 0; // Clear current value as well as count fla
SysTick->CTRL = 5; // Enable SysTick timer with processor clock
while ((SysTick->CTRL & 0x00010000)==0);// Wait until count flag is set
SysTick->CTRL = 0; // Disable SysTick

计数、重载、使能、计数是否到头这些操作都很好理解，重要的是STCLK、FCLK两个时钟源的频率到底是多少，否则就无法知道到底计数了多长时间。

通过内核时钟原理图可以知道，STCLK、FCLK两个时钟源挂载于AHB1总线上，而总线时钟是由HSE外部时钟经过PLL（倍频锁相环）放大得到，使用PLL的M、N、P、Q等参数。

根据电路图我们可以计算得到AHB1总线频率的公式是：

HSE_VALUE / PLL_M * PLL_N / PLL_P
参数在代码中的定义如下：





-- system_stm32f4xx.c 文件--





/************************* PLL Parameters *************************************/


#if defined (STM32F40_41xxx) || defined (STM32F427_437xx) || defined (STM32F429_439xx) || defined (STM32F401xx)


/* PLL_VCO = (HSE_VALUE or HSI_VALUE / PLL_M) * PLL_N */


#define **PLL_M** 8 // 库文件默认25


#else /* STM32F411xE */


#if defined (USE_HSE_BYPASS)


#define PLL_M 8


#else /* STM32F411xE */


#define PLL_M 16


#endif /* USE_HSE_BYPASS */


#endif /* STM32F40_41xxx || STM32F427_437xx || STM32F429_439xx || STM32F401xx */





/* USB OTG FS, SDIO and RNG Clock = PLL_VCO / PLLQ */


#define PLL_Q 7





#if defined (STM32F40_41xxx)


#define PLL_N 336


/* SYSCLK = PLL_VCO / PLL_P */


#define PLL_P 2


#endif /* STM32F40_41xxx */





/******************************************************************************/

外部时钟频率定义如下：





-- stm32f4xx.h文件 --





/**





 * @brief In the following line adjust the value of External High Speed oscillator (HSE)


 used in your application





 Tip: To avoid modifying this file each time you need to use different HSE, you


 can define the HSE value in your toolchain compiler preprocessor.


 */





#if !defined (HSE_VALUE)





 // 库文件默认25000000





  #define HSE_VALUE ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */





#endif /* HSE_VALUE */

所以AHB1总线的频率为：

8MHz / 8 * 336 / 2 = 168MHz

也就是芯片标注的可以达到的最大频率。因此：

  • FCLK频率：168MHz
  • STCLK频率：168MHz / 8 = 21MHz

而频率越低，说明单次计时时间更长，在寄存器计数次数有限的情况下，总时长更长，所以我们选择STCLK作为时钟源。

所以接下来代码就水到渠成了。

二、完整代码





/********************************************************************************


* @file GPIO/GPIO_IOToggle/main.c


* @author MCD Application Team


* @version V1.4.0


* @date 2025/4/25


* @brief 按键中断点亮led后延时熄灭


******************************************************************************/





#include "stm32f4xx.h"





// KEY引脚初始化


void KEY_Init()


{


	GPIO_InitTypeDef  GPIO_InitStructure;





	/* 打开外设时钟 */


	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);





	/* 初始化PA0 */


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;


	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;


	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;


	GPIO_Init(GPIOA, &GPIO_InitStructure);


}








// LED引脚初始化


void LED_Init()


{


	GPIO_InitTypeDef  GPIO_InitStructure;





	/* 打开外设时钟 */


	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);





	/* 初始化PF9 */


	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_9;


	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;


	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;


	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;


	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;


	GPIO_Init(GPIOF, &GPIO_InitStructure);


}





// 配置中断


static void EXTILine0_Config(void)


{


	EXTI_InitTypeDef   EXTI_InitStructure;


	NVIC_InitTypeDef   NVIC_InitStructure;





	// 打开GPIOA、SYSCFG外设时钟


	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);


	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);





	/* Connect EXTI Line0 to PA0 pin


 EXTI_PortSourceGPIOx : selects the GPIO port


 EXTI_PinSourcex: specifies the EXTI line to be configured.


 */


	SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);





	/* Configure EXTI Line0 ，配置中断线路、中断模式、上升沿、使能*/


	EXTI_InitStructure.EXTI_Line = EXTI_Line0;


	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;


	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;


	EXTI_InitStructure.EXTI_LineCmd = ENABLE;


	EXTI_Init(&EXTI_InitStructure);





	/* Enable and set EXTI Line0 Interrupt to the lowest priority，NVIC在内核中负责调度 */


	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;


	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;


	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;


	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;


	NVIC_Init(&NVIC_InitStructure);


}








// 选择外部时钟源STCLK作为计时时钟源，来自于HSE


// 源头来自外部时钟8MHz，经过PLL倍频锁相环放大后得到ABH1总线的168MHZ，然后再/8，得到21MHz（STCLK）


// 或者也可以直接使用168MHz（FCLK），但是在寄存器位数固定的情况下，21MHz可以计数的时长更长，所以选择21MHz


// 21MHz，1/21us计数一次，24位倒数寄存器的最大计数次数为2^24, 换算成us，为798915us


// 延时微秒


void delay_us(unsigned int n)


{


	SysTick->CTRL = 0; // Disable SysTick


	SysTick->LOAD = n * 21 - 1; // Count from 255 to 0 (256 cycles)，0算一次，所以要减1


	SysTick->VAL = 0; // Clear current value as well as count fla





	// 0位控制使能，2位控制选择FCLK（1）还是STCLK（1），这里选择stclk


	SysTick->CTRL = 1; // Enable SysTick timer with processor clock





	while ((SysTick->CTRL & 0x00010000)==0);// Wait until count flag is set，控制寄存器的第16位用于检测是否计数结束


	SysTick->CTRL = 0; // Disable SysTick


}








// 21MHz，1/21us计数一次，24位倒数寄存器的最大计数次数为2^24, 换算成ms，为798ms


// 延时毫秒


void delay_ms(unsigned int n)


{


	SysTick->CTRL = 0; // Disable SysTick


	SysTick->LOAD = n * 21 * 1000 - 1; // Count from 255 to 0 (256 cycles)，0算一次，所以要减1


	SysTick->VAL = 0; // Clear current value as well as count fla





	// 0位控制使能，2位控制选择FCLK（1）还是STCLK（1），这里选择stclk


	SysTick->CTRL = 1; // Enable SysTick timer with processor clock





	while ((SysTick->CTRL & 0x00010000)==0);// Wait until count flag is set，控制寄存器的第16位用于检测是否计数结束


	SysTick->CTRL = 0; // Disable SysTick


}





// 延时秒


void delay_s(unsigned int n)


{


	while(n--)


	{


		delay_ms(500);


		delay_ms(500);


	}


}





// 非精确延时函数


void delay(int n)


{


	while(n--);


}





// 线路0中断处理函数


void EXTI0_IRQHandler(void)


{


    // led引脚置位


	GPIO_ResetBits(GPIOF, GPIO_Pin_9);


    // 延时2s


	delay_s(2);


    // 清除中断挂起状态


	EXTI_ClearITPendingBit(EXTI_Line0);


}





int main()


{


	// 初始化按键


	KEY_Init();


	// 初始化LED灯


	LED_Init();


	// 初始化NVIC外设


	EXTILine0_Config();


	while(1)


	{


        // LED默认熄灭


		GPIO_SetBits(GPIOF, LED0_PIN);


	}


}

三、总结

延时函数代码本身其实并不是很难编写，只有短短几行代码，而且官方也有很清楚的示例代码，寄存器的对象也做了完整的封装，难就难在理解stm32内核时钟的组成和由来，从而通过手动调整参数满足自己的要求。


__EOF__

 原创作者: town-master-da 转载于: https://www.cnblogs.com/town-master-da/p/18859274
