本文翻译自胡子哥哥博客，原文地址：

https://pysource.com/2019/01/04/eye-motion-tracking-opencv-with-python/#

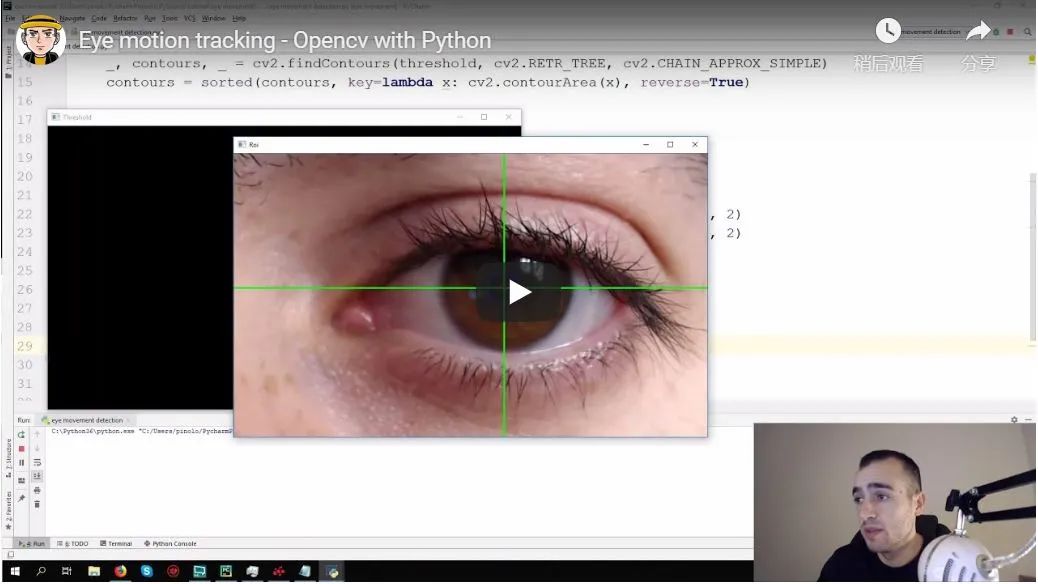

有视频版本，可以去上面链接看英文版，也可以去B站关注【周旋学opencv】看我搬运的加了中英双字幕的版本。

下面是正文。

了解眼的构造

在进入图像处理的细节之前，让我们稍微研究一下眼睛，让我们想想有什么可能的解决方案。

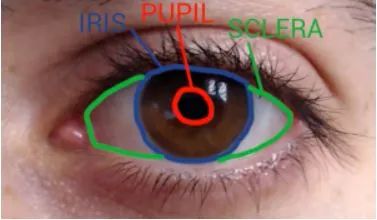

在下面的图片中我们看到一只眼睛。眼睛由三个主要部分组成:

• 瞳孔——中间的黑色圆圈

• 虹膜——更大的圆圈，不同的人可以有不同的颜色

• 巩膜——它总是白色的

现在我们来编写第一部分的代码，在第一部分中我们导入眼睛移动的视频。之后我们会考虑跟踪运动的解决方案。

我们导入Opencv和numpy库，加载视频“eye_recording”。然后我们把它放入一个循环中，这样我们就可以循环视频的帧并处理一幅一幅的图像。

import cv2import numpy as npcap = cv2.VideoCapture("eye_recording.flv")while True:    ret, frame = cap.read()    if ret is False:        break

现在让我们选择一个Roi(感兴趣的区域)。通过这种方法，我们将检测范围限制在瞳孔、虹膜和巩膜上，并切除了所有不必要的东西，如睫毛和眼睛周围的区域。

roi = frame[269: 795, 537: 1416]rows, cols, _ = roi.shapegray_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)gray_roi = cv2.GaussianBlur(gray_roi, (7, 7), 0)

现在我们可以更深入地寻找探测运动的正确方法。让我们看看眼睛可能拥有的所有方向(如下图所示)，然后找出它们之间的共同点和不寻常之处。

从这幅图中我们能了解到什么?从左边开始，我们可以看到巩膜覆盖了瞳孔和虹膜指向的另一边。当眼睛直视时，左右两边的巩膜都很平衡。

检测运动

对于检测，我们可以使用不同的方法，聚焦于巩膜、虹膜或瞳孔。我们要用最简单的方法，也可能是最好的解决方案。

我们只关注瞳孔。通过将图像转换为灰度格式，我们将看到瞳孔总是比眼睛的其他部分更暗。不管眼睛在看什么，不管人的巩膜是什么颜色。

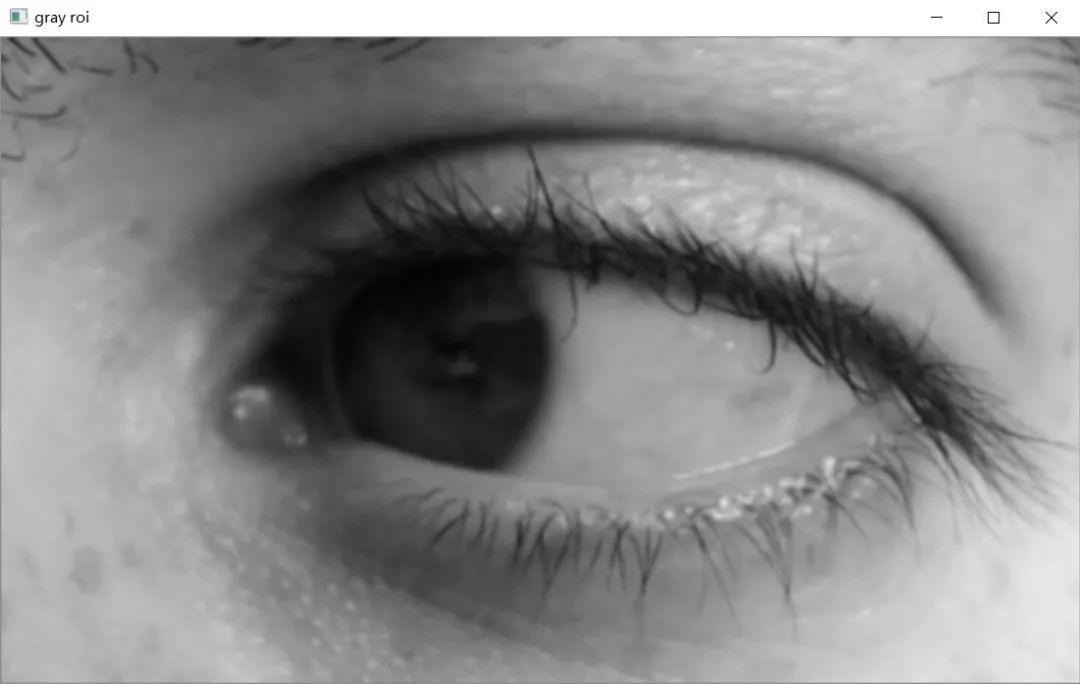

我们来做这个。首先进行灰度变换

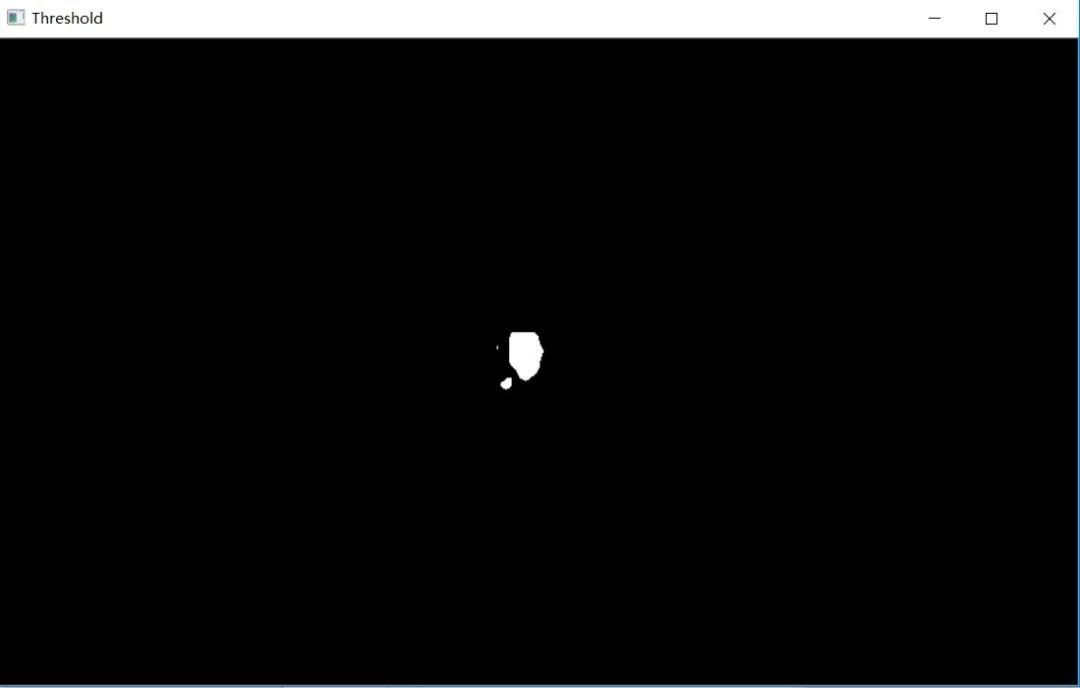

然后找到阈值，只提取瞳孔。

    gray_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)    gray_roi = cv2.GaussianBlur(gray_roi, (7, 7), 0)    _, threshold = cv2.threshold(gray_roi, 3, 255, cv2.THRESH_BINARY_INV)

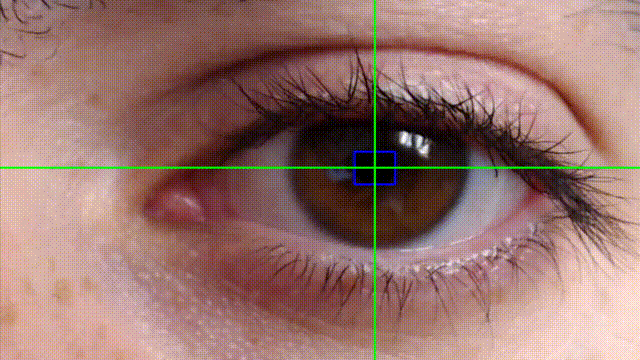

从阈值我们找到了轮廓。我们简单地去除所有的噪音，选择面积最大的元素(应该是瞳孔)，然后忽略其余的。

   _, contours, _ = cv2.findContours(threshold, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)    contours = sorted(contours, key=lambda x: cv2.contourArea(x), reverse=True)    for cnt in contours:        (x, y, w, h) = cv2.boundingRect(cnt)        #cv2.drawContours(roi, [cnt], -1, (0, 0, 255), 3)        cv2.rectangle(roi, (x, y), (x + w, y + h), (255, 0, 0), 2)        cv2.line(roi, (x + int(w/2), 0), (x + int(w/2), rows), (0, 255, 0), 2)        cv2.line(roi, (0, y + int(h/2)), (cols, y + int(h/2)), (0, 255, 0), 2)        break

最后我们把所有的东西都显示在屏幕上。

    cv2.imshow("Threshold", threshold)    cv2.imshow("gray roi", gray_roi)    cv2.imshow("Roi", roi)    key = cv2.waitKey(30)    if key == 27:        breakcv2.destroyAllWindows()
