原标题：企业级信息中心机房建设案例

这是一个占地面积约60平米，在商业综合CBD内建造的企业B级信息机房，该机房位于大楼的中间层，是一个相对来说封闭的区域，层高3.3米，梁下高度2.9米。

机房基础配置：

精密空调：两套艾特网能上送风测回风精密空调，恒温恒湿机组；

UPS电源系统：两套艾特网能塔式40KVA在线式UPS及满负荷30分钟的电池组；

精密配电柜：泰昂能源精密配电柜，可自调相型柜体(末端机柜供电可通过插拔专用断路器开关调整所处输出母排，调节机柜ABC相位置)；

气体消防：两套依爱气体消防系统；

防雷接地：SPD采用湖南普天科比特的防雷模块，三级防雷措施；

静电地板：静电地板采用陶瓷面防静电地板；

墙面：墙面乳胶漆防尘；

防水：多面防水处理；

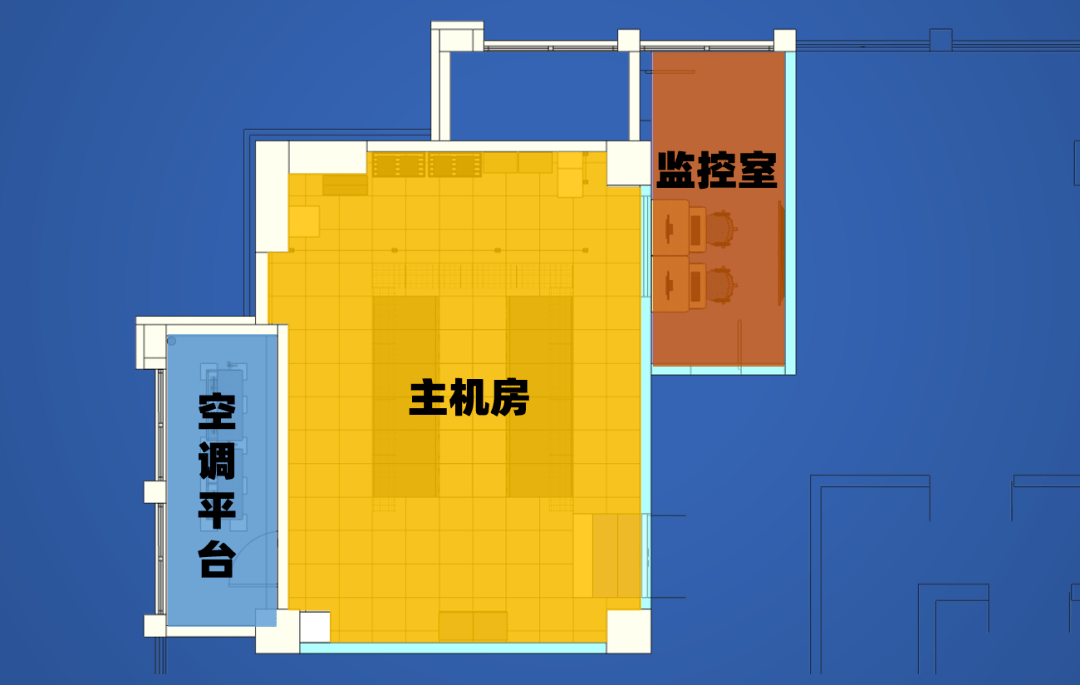

区域划分：

通过隔断装饰，将机房划分为监控室、主机房、空调平台等三个大空间，互相之间完全的物理隔离，所设墙体由地面水泥完成面直通天花板底。

主机房约59平方，藉由新建的砌砖墙体将主机房与办公区域分隔，单独防护，用于安装民生燃气所需的IT基础设施、电源、精密空调、UPS电源及电池、消防设施等装置。

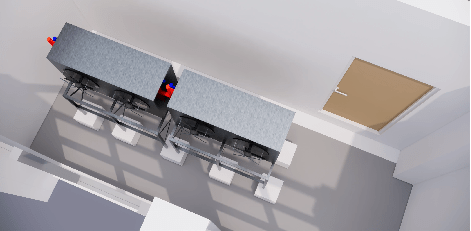

空调平台用于安装精密空调室外机部分，大楼统一规划的室外机安装位置。

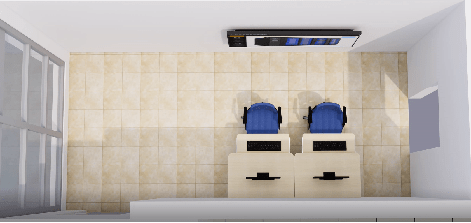

监控室用于IT信息值班人员在值班期间通过数字电视及网络监控平台，实时观察机房内的温湿度、运行及网络状态，确保IT设施处于健康运行状态。

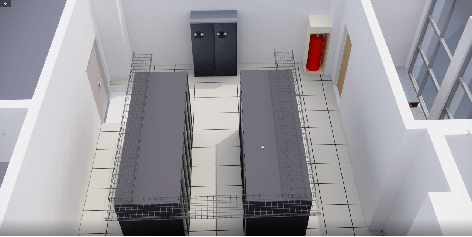

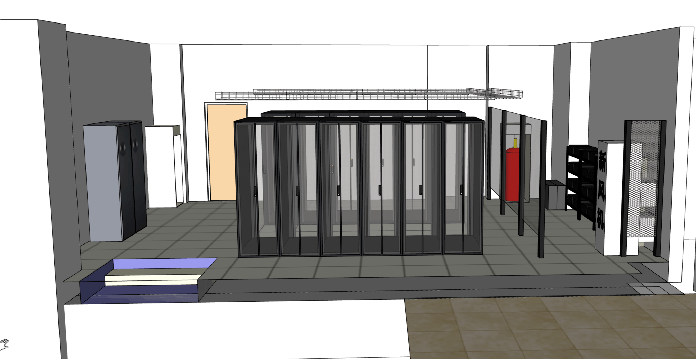

主机房内部，因为场地有限，考虑到机柜的活动面及配电专业的区分，在主机房中又通过网笼隔断区分两个空间，防止非电力专业人员进入电力操作区操作作业。

通过活动金属格栅，人为的将需要专业操作人员的电力设施安装在专用区域内，避免电力操作不当导致运行生产事故。

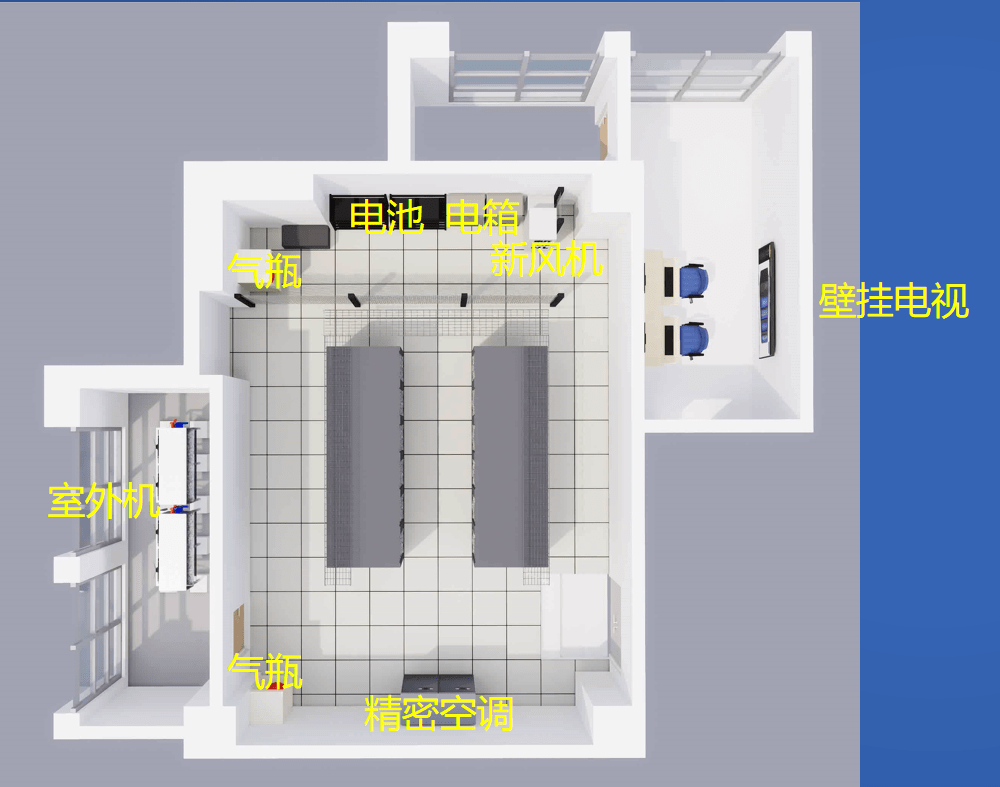

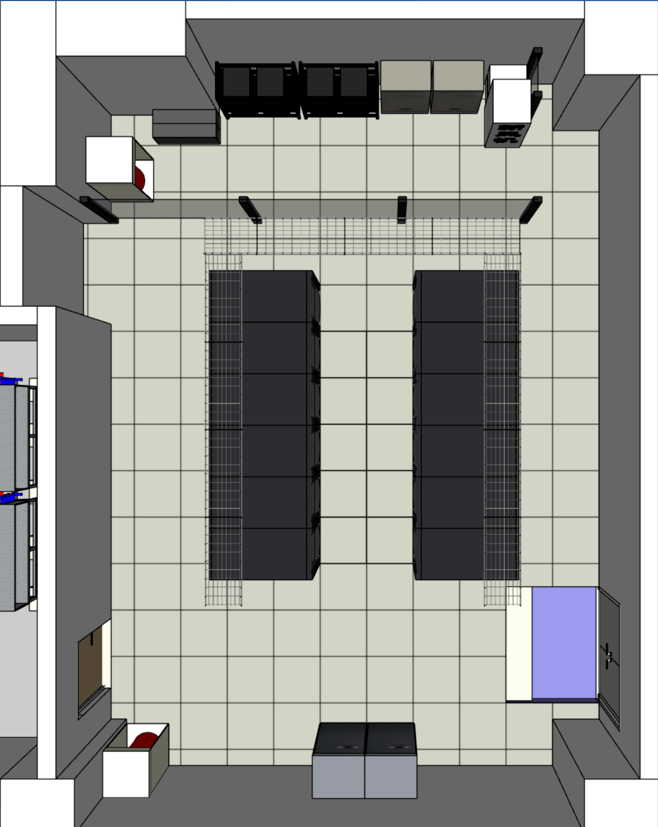

设备的布置

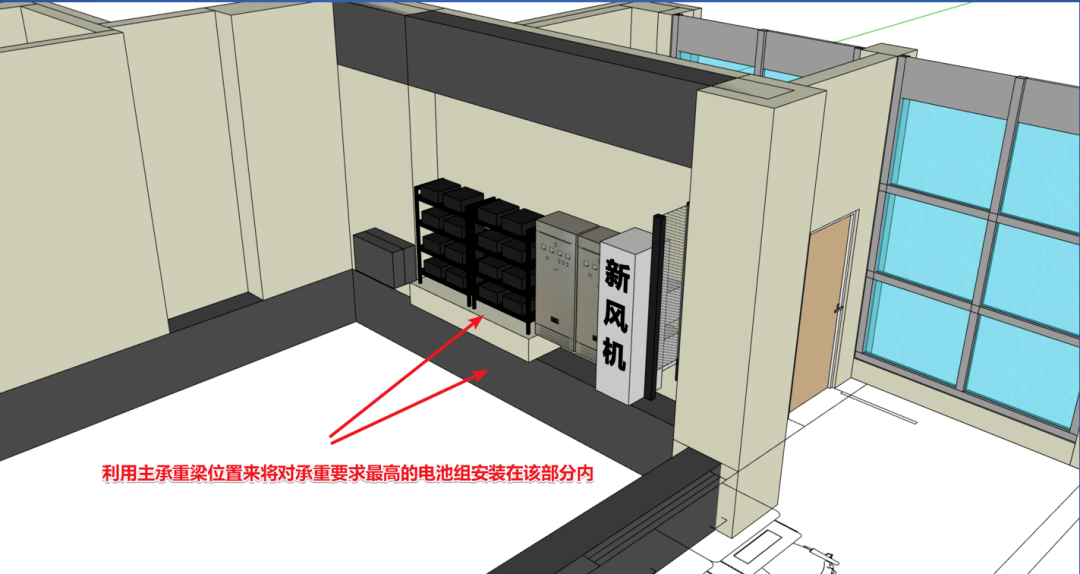

同时，考虑到结构的安全性，电池组放置在主要的承重梁上

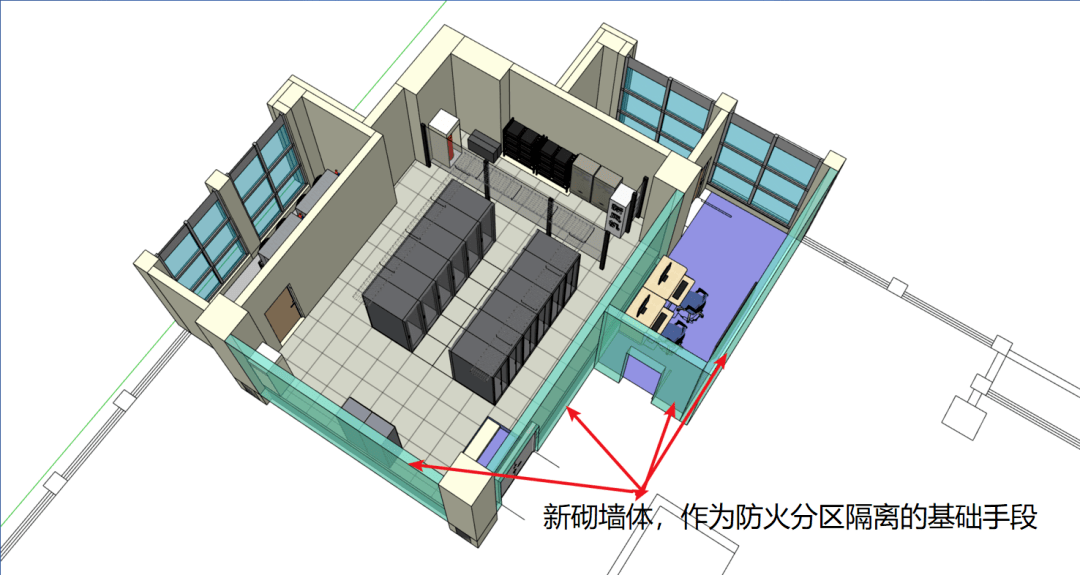

墙体分区处理

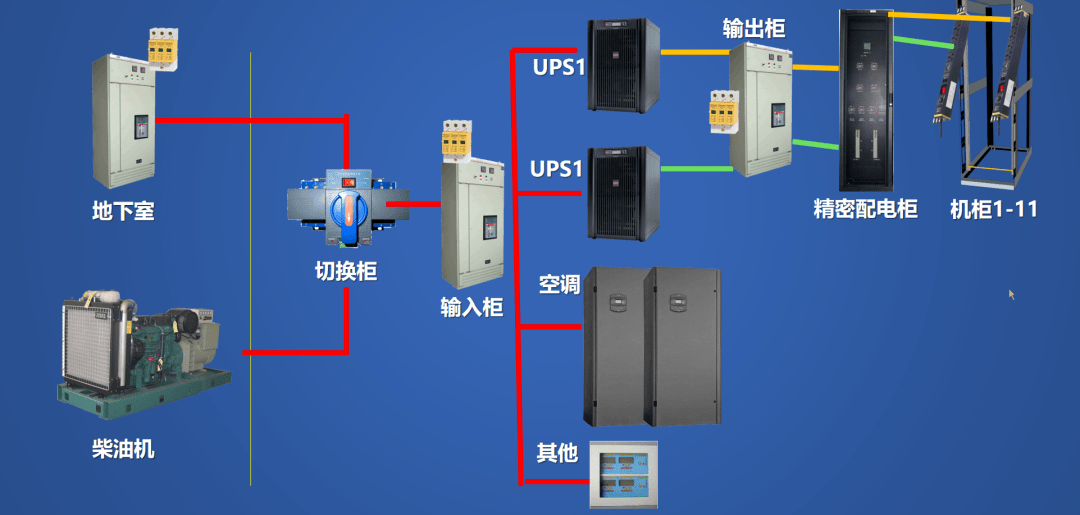

电源系统

因为在大厦内受物业影响，无法做到纯系统双回路供电，考虑到负荷的安全问题，未采用并机后向末端供电的方式。

在配置上，因为某些交换机等网络设备是单电源供电设备，为提高网络连续的可靠性，还在末端专门配置了STS静态开关，向单电源设备供电。

布线方案

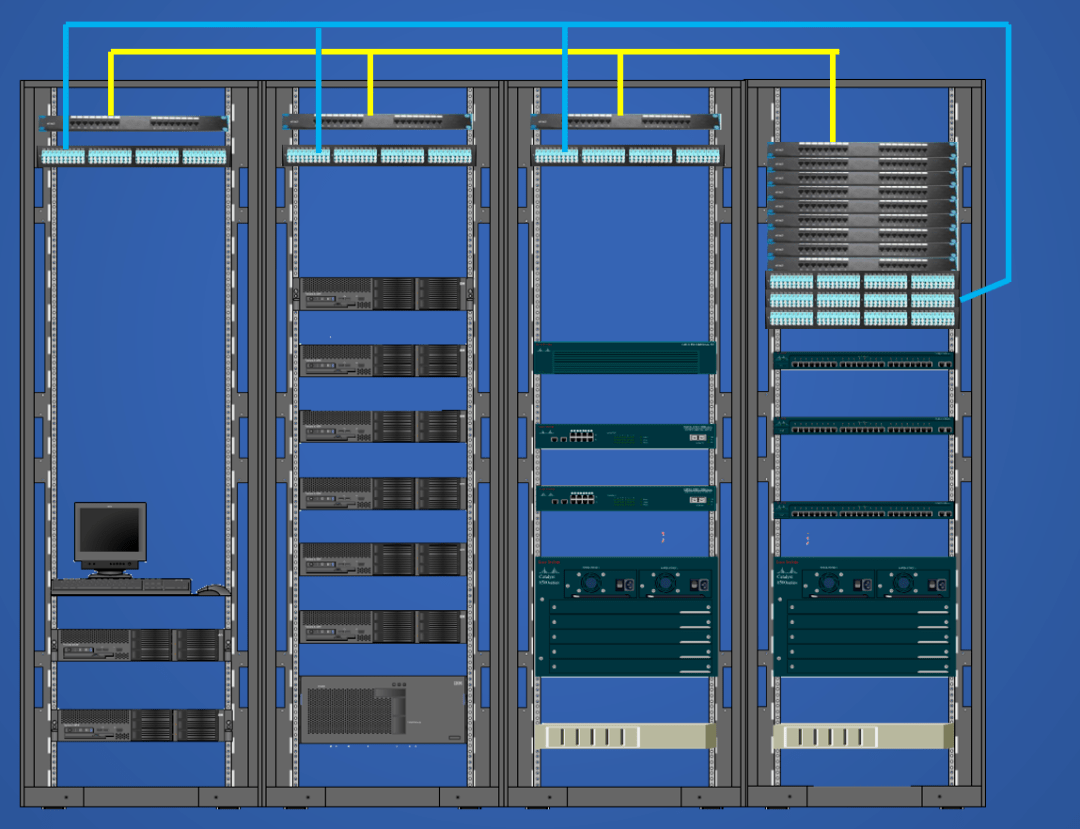

布线用顶置配线架汇总的方案，考虑到柜间连接的多样，汇总到各个机柜的柜子各分配了24口六类配线架和12口OM3万兆多模光纤。
