1 物理层信号特点本文引用地址：http://www.eepw.com.cn/article/153812.htm

以太网对应OSI七层模型的数据链路层和物理层，对应数据链路层的部分又分为逻辑链路控制子层(LLC)和介质访问控制子层(MAC)。MAC与物理层连接的接口称作介质无关接口(MII)。物理层与实际物理介质之间的接口称作介质相关接口(MDI)。在物理层中，又可以分为物理编码子层(PCS)、物理介质连接子层(PMA)、物理介质相关子层(PMD)。根据介质传输数据率的不同，以太网电接口可分为10Base-T，100Base-Tx和1000Base-T三种，分别对应10Mbps，100Mbps和1000Mbps三种速率级别。不仅是速率的差异，同时由于采用了不同的物理层编码规则而导致对应的测试和分析方案也全然不同，各有各的章法。下面先就这三种类型以太网的物理层编码规则做一分析。

1、1 10Base-T 编码方法

10M以太网物理层信号传输使用曼彻斯特 编码方法，即“0”=由“+”跳变到“-”，“1”=由“-”跳变到“+”,因为不论是”0”或是”1”,都有跳变,所以总体来说,信号是DC平衡的, 并且接收端很容易就能从信号的跳变周期中恢复时钟进而恢复出数据逻辑。

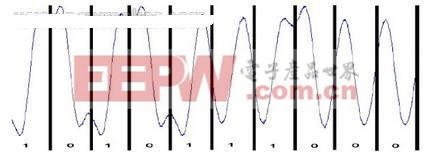

图1 曼彻斯特编码规则

1、2100Base-Tx 编码方法

100Base-TX又称为快速以太网，因为通常100Base-TX的PMD是使用CAT5线传输，按TIA/EIA-586-A定义只能达到100MHz，而当PC
