android java 圆角_Android 圆角边框的实现方式汇总

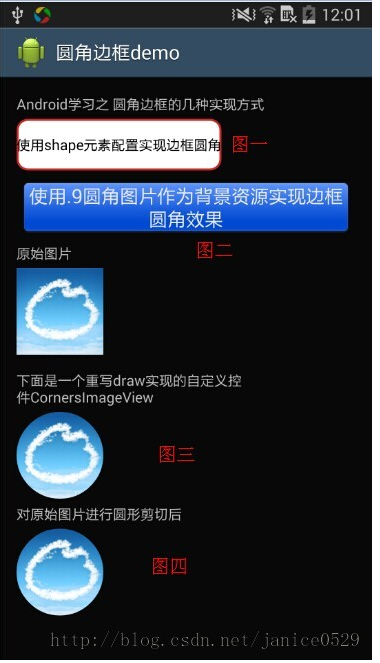

首先我将贴出几种实现圆角边框的dmeo程序效果图：

方式一：使用shape元素填充背景，设置圆角/带弧度的角

1、首先在 \res\drawable下新建Shape为根元素的资源文件：corners_bg.xml, 代码如下：

android:width="2dp"/>

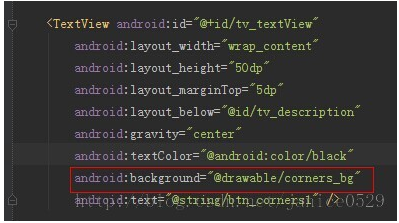

2、在layout布局文件中对需要圆角的控件引用第一步的xml文件作为背景即可。 如图

3、效果显示为 demo程序效果图中的 图一 效果

方式二：使用.9带圆角图片设为背景

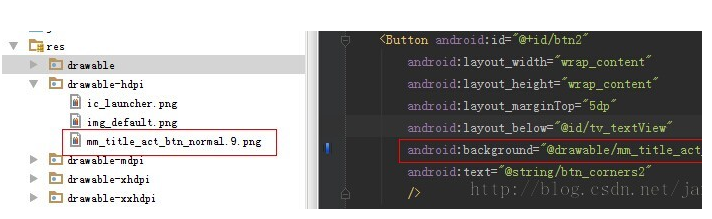

如图mm_title_act_btn_normal.9.png 是一张带圆角的图片，只需引用它作为控件[这里是Button]背景资源即可。显示效果为 demo程序效果图中的 图二 效果

方式三：重写控件的draw方法[这里我以继承ImageView为例]：重新draw方法，绘制控件的圆角效果

1、CornersImageView.java为自定义的圆角ImageView 代码如下：

package com.ice.cornersdemo;

import android.content.Context;

import android.graphics.Bitmap;

import android.graphics.BitmapShader;

import android.graphics.Canvas;

import android.graphics.Matrix;

import android.graphics.Paint;

import android.graphics.RectF;

import android.graphics.Shader;

import android.graphics.drawable.BitmapDrawable;

import android.graphics.drawable.ColorDrawable;

import android.graphics.drawable.Drawable;

import android.util.AttributeSet;

import android.widget.ImageView;

/**

* 自定义带圆角的ImageView

* Created by ice on 14-8-6.

*/

public class CornersImageView extends ImageView{

private Bitmap mBitmap;

private BitmapShader mBitmapShader;

private final Matrix mShaderMatrix = new Matrix();

private final Paint mBitmapPaint = new Paint();

private final RectF mDrawableRect = new RectF();

private float mDrawableRadius;

private int mBitmapWidth;

private int mBitmapHeight;

private static final Bitmap.Config BITMAP_CONFIG = Bitmap.Config.ARGB_8888;

private static final int COLORDRAWABLE_DIMENSION = 1;

public CornersImageView(Context context)

{

super(context);

}

public CornersImageView(Context context, AttributeSet attrs)

{

this(context, attrs, 0);

}

public CornersImageView(Context context, AttributeSet attrs, int defStyle)

{

super(context, attrs, defStyle);

init();

}

private void init() {

if (mBitmap == null)

{

return;

}

mBitmapShader = new BitmapShader(mBitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);

// 设置抗锯齿

mBitmapPaint.setAntiAlias(true);

// 使用位图平铺的渲染效果

mBitmapPaint.setShader(mBitmapShader);

mBitmapWidth = mBitmap.getWidth();

mBitmapHeight = mBitmap.getHeight();

mDrawableRect.set(0, 0, mBitmapWidth, mBitmapHeight);

// 获取图片展示的圆形半径

mDrawableRadius = Math.min(mDrawableRect.width()/2, mDrawableRect.height()/2);

invalidate();

}

@Override

public void draw(Canvas canvas)

{

if (getDrawable() == null)

{

return;

}

canvas.drawCircle(getWidth()/2, getHeight()/2, mDrawableRadius, mBitmapPaint);

}

@Override

public void setImageBitmap(Bitmap bm) {

super.setImageBitmap(bm);

mBitmap = bm;

init();

}

@Override

public void setImageDrawable(Drawable drawable) {

super.setImageDrawable(drawable);

mBitmap = getBitmapFromDrawable(drawable);

init();

}

@Override

public void setImageResource(int resId) {

super.setImageResource(resId);

mBitmap = getBitmapFromDrawable(getDrawable());

init();

}

/**

* 将Drawable转换成Bitmap对象

* @param drawable

* @return

*/

private Bitmap getBitmapFromDrawable(Drawable drawable) {

if (drawable == null) {

return null;

}

if (drawable instanceof BitmapDrawable) {

return ((BitmapDrawable) drawable).getBitmap();

}

try {

Bitmap bitmap;

if (drawable instanceof ColorDrawable) {

bitmap = Bitmap.createBitmap(COLORDRAWABLE_DIMENSION, COLORDRAWABLE_DIMENSION,

BITMAP_CONFIG);

} else {

bitmap = Bitmap.createBitmap(drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight(),

BITMAP_CONFIG);

}

Canvas canvas = new Canvas(bitmap);

drawable.setBounds(0, 0, canvas.getWidth(), canvas.getHeight());

drawable.draw(canvas);

return bitmap;

} catch (OutOfMemoryError e) {

return null;

}

}

}

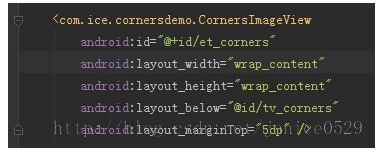

2、在布局文件中使用自定义控件CornersImageView 如下图：

3、显示效果为 demo程序效果图中的 图三 效果

其他：其实对于实现图片圆形显示前面介绍的重写ImageView的draw方法是在控件本身上做处理，还有一种更简单的方式就是在要显示的图片身上做处理,及对图片本身进行圆形剪切，剪切后显示在控件ImageView上。

图片圆形剪切的方法如下：

/**

* 将方形图片剪切成圆图

* @param bitmap

* @return

*/

public static Bitmap getCircleBitmap(Bitmap bitmap) {

Bitmap output = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Config.ARGB_8888);

Canvas canvas = new Canvas(output);

Rect rect = new Rect(0, 0, bitmap.getWidth(), bitmap.getHeight());

RectF rectF = new RectF(rect);

Paint paint = new Paint();

paint.setAntiAlias(true); // 防止边缘的锯齿

paint.setFilterBitmap(true); // 对位图进行滤波处理

canvas.drawOval(rectF, paint); // 根据rectF 绘制一个椭圆/圆形

// 设置两张图片相交时的显示模式为 SRC_IN

paint.setXfermode(new PorterDuffXfermode(Mode.SRC_IN));

canvas.drawBitmap(bitmap, rect, rectF, paint);

return output;

}

在代码上 我们只要获取到待显示图片的Bitmap对象，然后调用上面的方法

getCircleBitmap(Bitmap bitmap) 进行圆形剪切后得到新的Bitmap对象，然后调用ImageView的方法 setImageBitma(Bitmapbitmap) 显示在控件上。显示效果为 demo程序效果图中的 图四 效果

[和图三效果一样] 。
