一、问题分析

我们有时在Proe导出step、IGS等格式时，会发现两种问题：

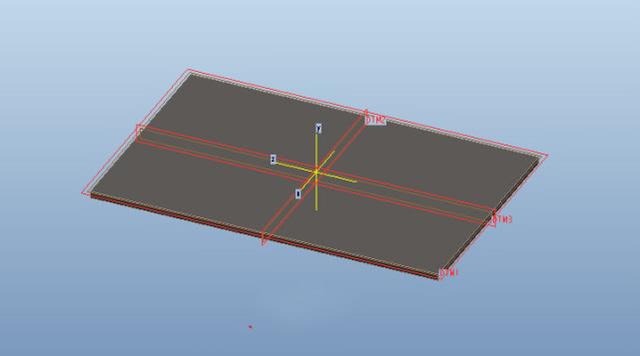

1)默认的坐标系并不在零件的中心或重心上；

2)导出的模型只有坐标系没有基准平面。

这会给我们的后续操作带来麻烦，那么如何解决这种问题呢？

二、解决方法

产生这种问题可能的可能原因是该零件是在组件模式下创建的，我们可以将现有的基准坐标系进行删除，然后重新指定新的坐标系。

Step 1

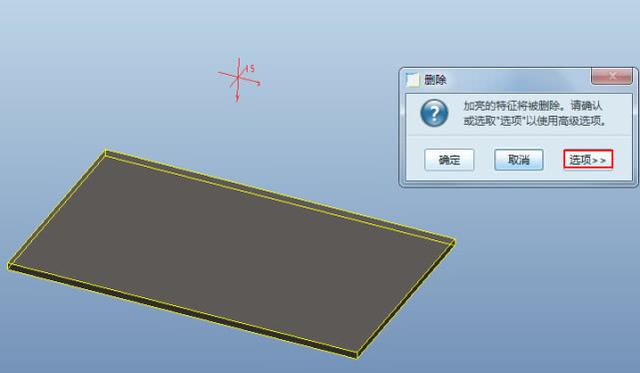

我们在模型树删除默认的坐标系会有如下图的提示窗口。

Step 2

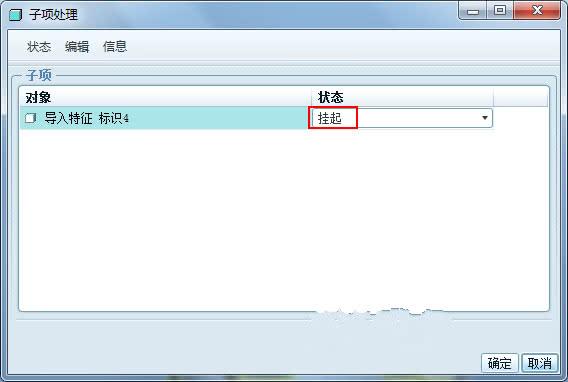

点击【选项】，在子项处理窗口中将状态设置为“挂起”。

Step 3

根据需要在合适的位置创建合适的坐标系.

Step 4

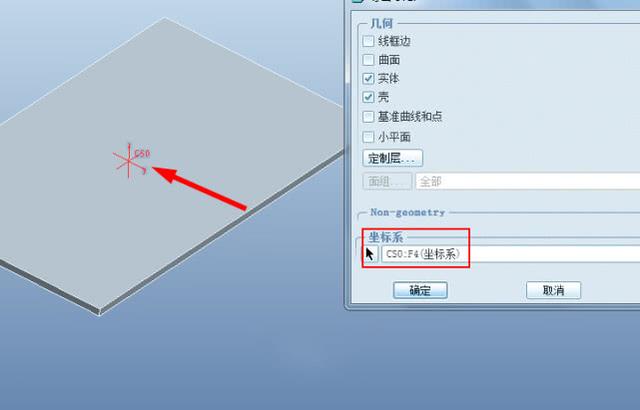

将模型进行导出为step。选择下图箭头所指的坐标系作为默认的坐标系。

Step 5

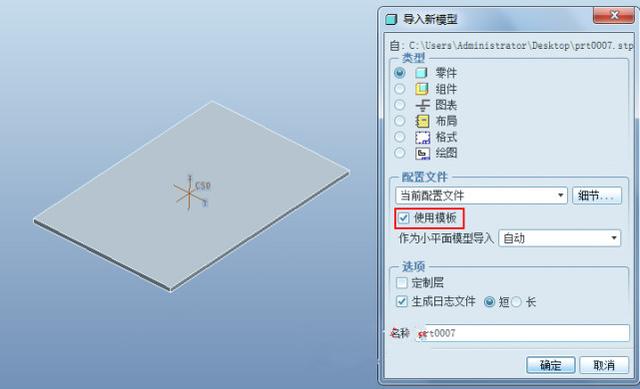

打开上一步保存的step格式，弹出下面的窗口，勾选“使用模板”，这样打开零件就会自带TOP、RIGHT和FRONT平面。

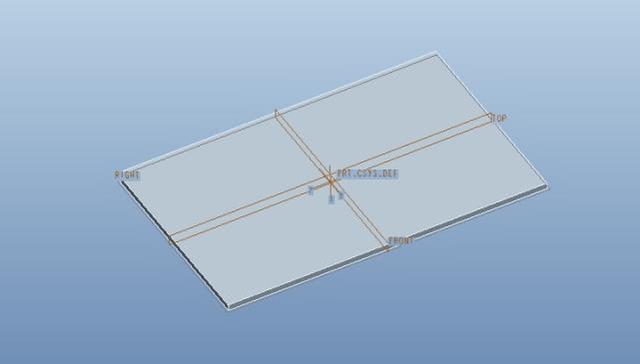

​这样我们不仅完成了坐标系的重新定位，也创建了三个基准平面为我们的后续设计带来了很大的方便。
