STM32上电后不复位不工作

问题分析及解决

问题描述：

最近做了一个项目，硬件由SMT32最小系统+DC/DC开关电源+2MHz信号驱动+运放放大及比较电路组成；设计过程中，因电源处理不当，出现干扰，导致在上电后SMT32时而可以工作，时而不能复位不可以工作。

问题原因：

最主要的原因就是电源不干净，有干扰。

次要原因就是电源干扰不大，但布线不合理；这次我的问题就出在此，这会导致MCU上电不工作小概率出现，重新开断电源又可工作。

以下来自网友的分享：

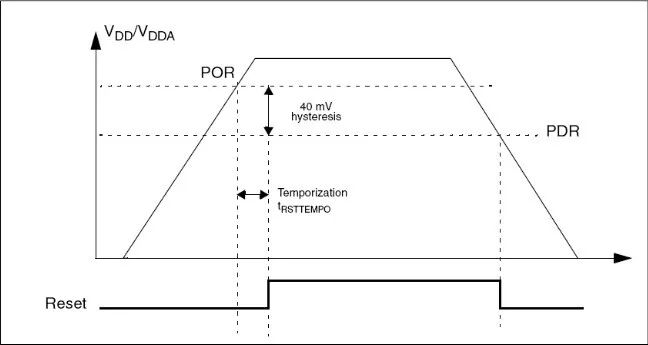

复位时序图

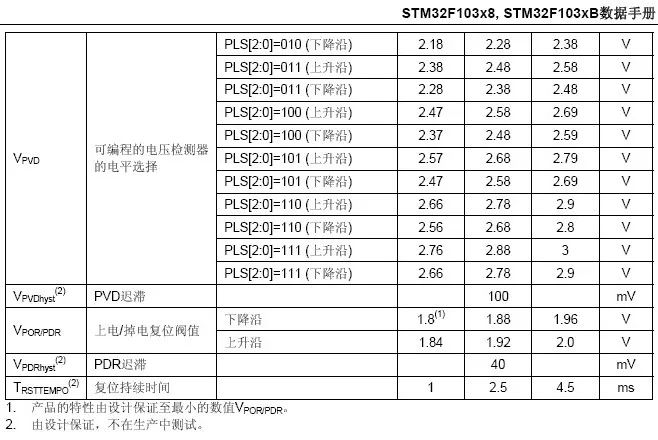

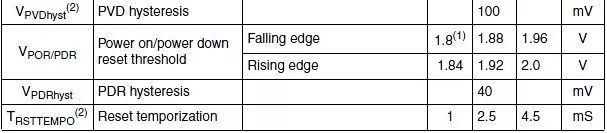

PVD = Programmable Votage Detector 可编程电压监测器 它的作用是监视供电电压，在供电电压下降到给定的阀值以下时，产生一个中断，通知软件做紧急处理。在你列出的表格上方就是可编程的阀值数据。当供电电压又恢复到给定的阀值以上时，也会产生一个中断，通知软件供电恢复。供电下降的阀值与供电上升的PVD阀值由一个固定的差值，这就是你列出表的第1行(PVD hysteresis)，通过PVD阀值数据你可以看到这个hysteresis。 POR = Power On Reset 上电复位；PDR = Power Down Reset 掉电复位 POR的功能是在VDD电压由低向高上升越过规定的阀值之前，保持芯片复位，当越过这个阀值后的一小段时间后(Reset temporization)，结束复位开始取复位向量执行指令。这个阀值就是你列出表的第2行(min=1.8，typ=1.88，max=1.96)。 POR的功能是在VDD电压由高向低下降越过规定的阀值后，将在芯片内部产生复位，这个阀值就是你列出表的第3行(min=1.84，typ=1.92，max=2.0)。 可以看到POR比PDR大了0.04V，这就是你列出表的第4行，PDR hysteresis=40mV 从你贴出的图可以看到，当VDD越过POR阀值时，内部并不马上结束复位，而是等待一小段时间(Reset temporization)，这就是你列出表的最后一行。 如果你的VDD上电比较缓慢或有抖动，上电时电压总是在POR阀值附近(上下)徘徊，则内部的复位电路有可能在复位与不复位之间动荡，造成不能有足够的时间复位。 问题解决：

其实最根本的解决方法，就是想办法将电源弄干净；

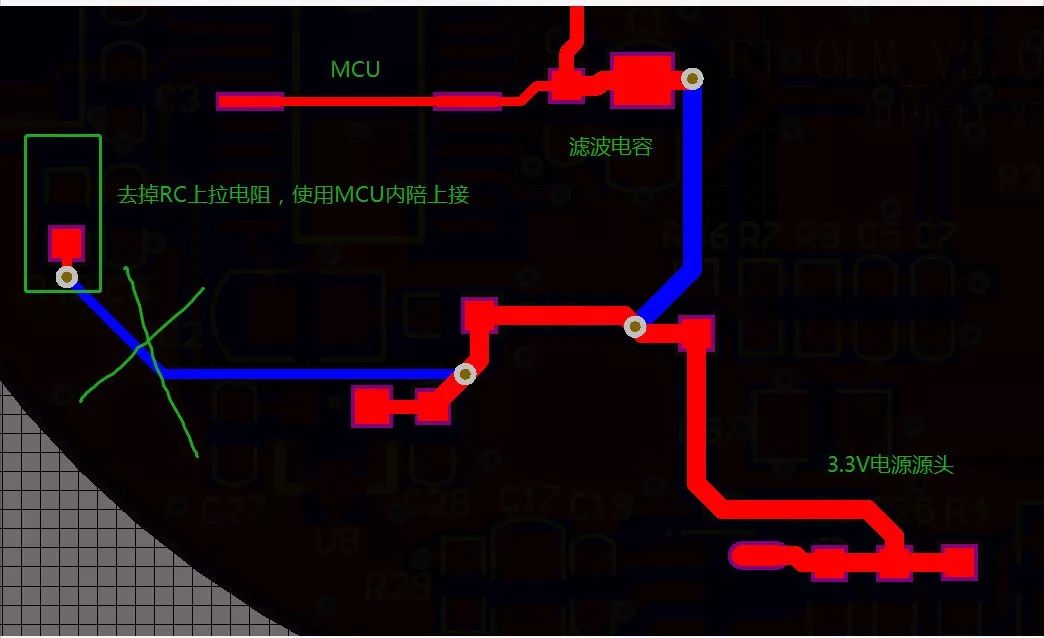

以下是我的PCB走线示意图，发现有一点不太合理，走了近路。RC复位电路R端的电源，最好能从经过滤波电源后的MCU端取。

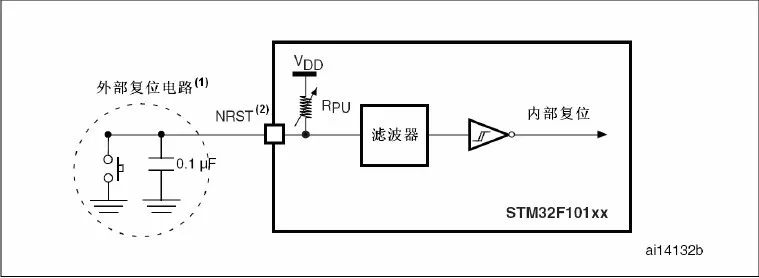

因复位电路其实内部有上拉电阻存在，故外部RC的R可以去掉，对于我的PCB板，我从两个方面来解决此问题：

1. 调整DCDC电源参数，将纹波控制到最小；

2. 直接去掉RC电路的R，直接使用MCU内部上拉

参考链接：

详细网友讨论，可参考以下链接查看，

https://blog.youkuaiyun.com/sagetom/article/details/9038823

完
