echarts中toolbox位置_ECharts学习（1）--toolbox（工具栏）

1.　　toolbox：这是ECharts中的工具栏。内置有导出图片、数据视图、动态类型切换、数据区域缩放、重置五个工具。

2.　　toolbox中的属性，不包含五个工具。里面最主要的就是feature这个，这是toolbox的配置项，五个工具的配置就是在这个里面实现的。

属性

类型

说明

toolbox.show

boolean

默认值为true，是否显示工具栏组件

toolbox.orient

stirng

默认值为horizontal，工具栏 icon 的布局朝向。可选项为“horizontal”和“vertical”

toolbox.itemSize

number

默认值为15，工具栏 icon 的大小。

toolbox.itemGap

number

默认值为10，工具栏 icon 每项之间的间隔。横向布局时为水平间隔，纵向布局时为纵向间隔。

toolbox.showTitle

boolean

默认值为true，是否在鼠标 hover 的时候显示每个工具 icon 的标题。

toolbox.feature

Object

各工具配置项。

除了各个内置的工具按钮外，还可以自定义工具按钮。

注意，自定义的工具名字，只能以 my 开头。

3.　　下面来分别介绍这五个工具

saveAsImage：这个工具可以把图表保存为图片。里面有些常用的参数，type->保存图片的格式，name->保存文件的名字，backgroundColor->保存图片的背景色，show->是否显示该工具，还有一些别的属性可以自己再使用的时候查询API文档。

restore：配置项还原。主要属性是show->是否显示该工具。

dataView：数据视图工具，可以展现当前图表所用的数据，编辑后可以动态更新。show->是否显示该工具，readOnly->是否不可编辑，optionToContent->自定义 dataView 展现函数，用以取代默认的 textarea 使用更丰富的数据编辑。可以返回 dom 对象或者 html 字符串，backgroundColor->数据视图浮层背景色。

dataZoom：数据区域缩放。目前只支持直角坐标系的缩放(这里的含义就是柱状体，折线图可以缩放，但是像饼状图就不能缩放)。show->是否显示该工具。

magicType：动态类型切换。show->是否显示该工具，type->这是个数组，启用的动态类型，包括'line'(切换为折线图), 'bar'(切换为柱状图), 'stack'(切换为堆叠模式), 'tiled'(切换为平铺模式)。

4.　　代码展示

ECharts练习

// 基于准备好的dom，初始化echarts实例

var myChart = echarts.init(document.getElementById('main'));

// 指定图表的配置项和数据

var option = {

title: {

text: '销量柱状图', //标题文本内容

},

toolbox: { //可视化的工具箱

show: true,

feature: {

dataView: { //数据视图

show: true

},

restore: { //重置

show: true

},

dataZoom: { //数据缩放视图

show: true

},

saveAsImage: {//保存图片

show: true

},

magicType: {//动态类型切换

type: ['bar', 'line']

}

}

},

tooltip: { //弹窗组件

show: true

},

xAxis: {

data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"]

},

yAxis: {},

series: [{

name: '销量',

type: 'bar',

data: [5, 20, 36, 10, 10, 20]

}]

};

// 使用刚指定的配置项和数据显示图表。

myChart.setOption(option);

5.　　图片展示：

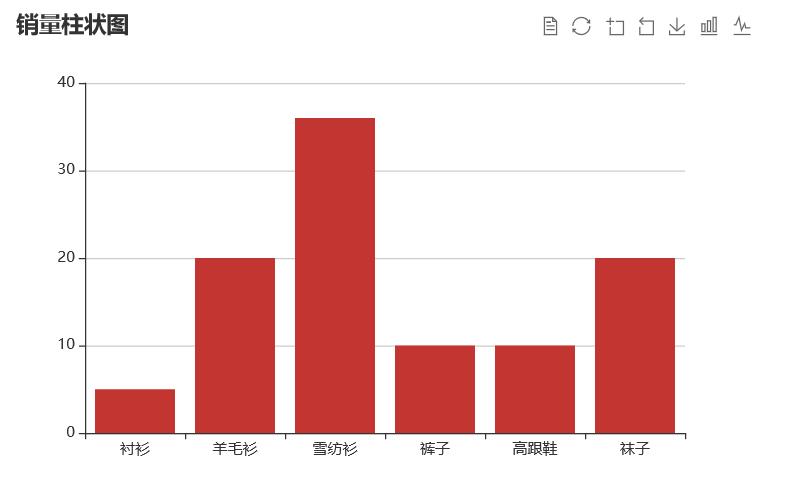

整体显示

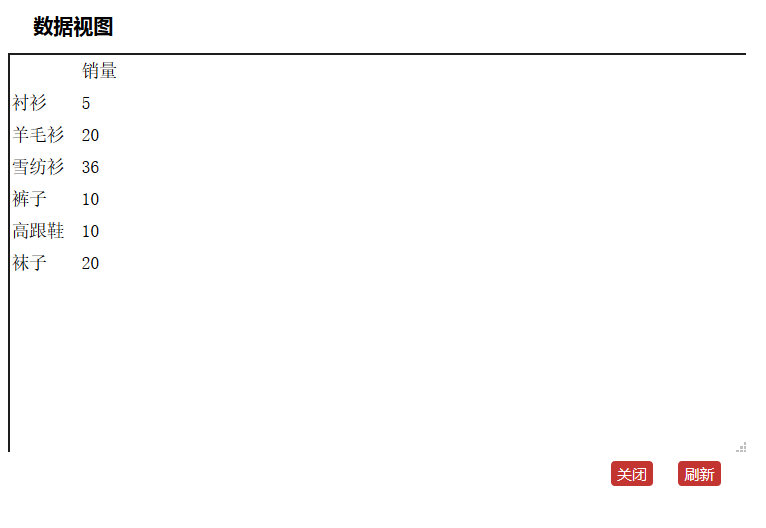

数据视图：

区域缩放：

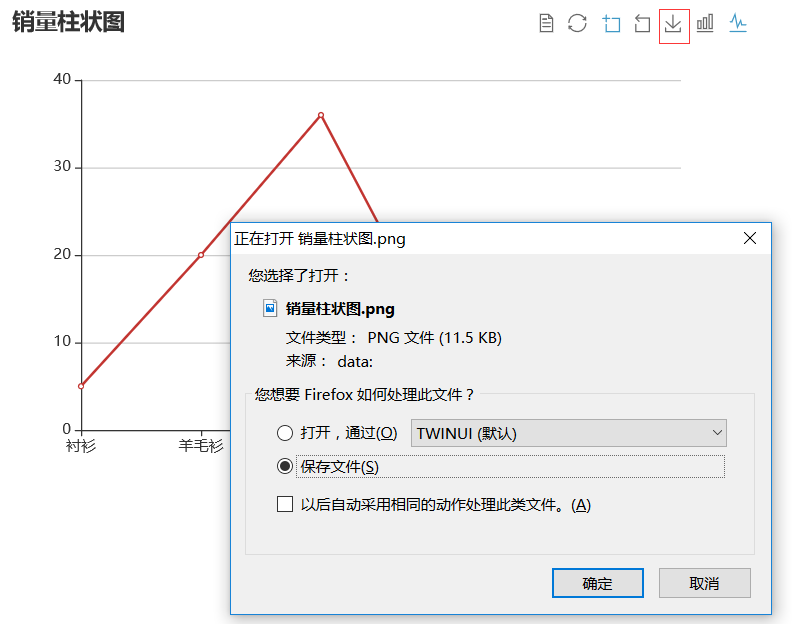

保存图片：点击点击图中红色方框选中的“下载”按钮

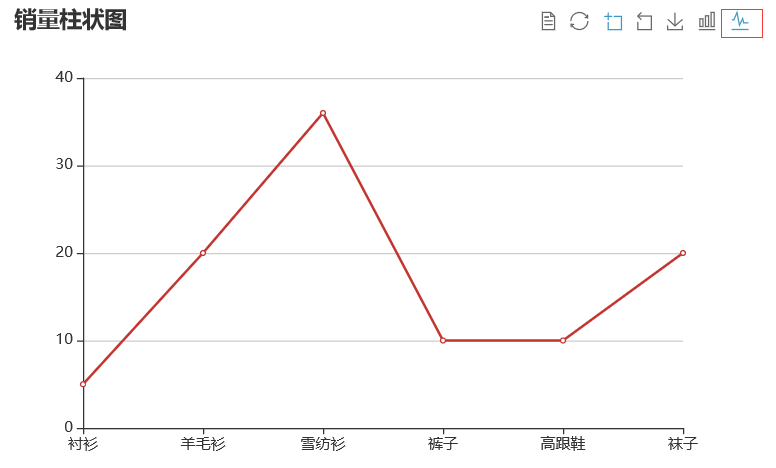

切换为折线图：点击图中红色方框选中的”折线图“状按钮

6.　　总结：这里大致的学习了一下ECharts中的工具栏，我自己也是刚开始学习的，还有一些工具的参数文章中都没有介绍，大家在使用的过程中如果有需要的参数可以查看ECharts的API文档。
