生成spwm_自然采样法spwm驱动单相全桥逆变器proteus仿真

文51单片机实现单极性spwm原理详解 中已经给出了自然采样法生成spwm波的51 C程序，有一点点小问题，在 知乎网友@徐健 的提示下，解决了该问题，最终得到了正确的spwm波形。本人也对程序作了进一步修改，略微减少了中断程序的计算量。

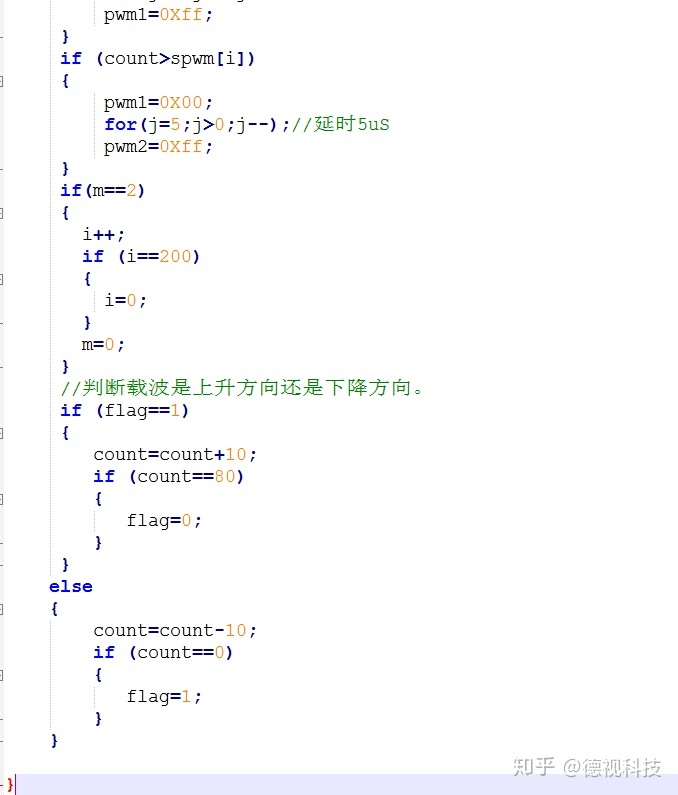

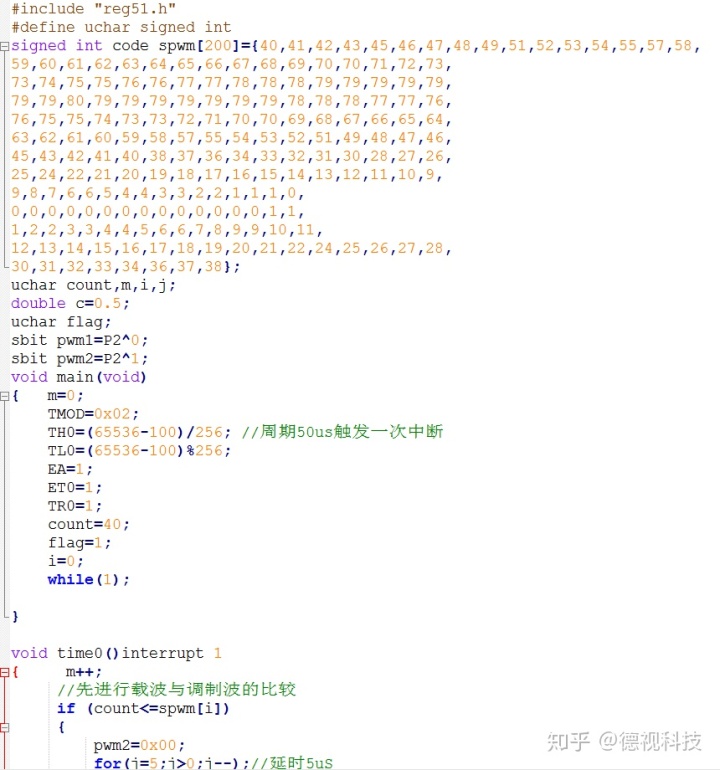

最终修改后的程序如下：

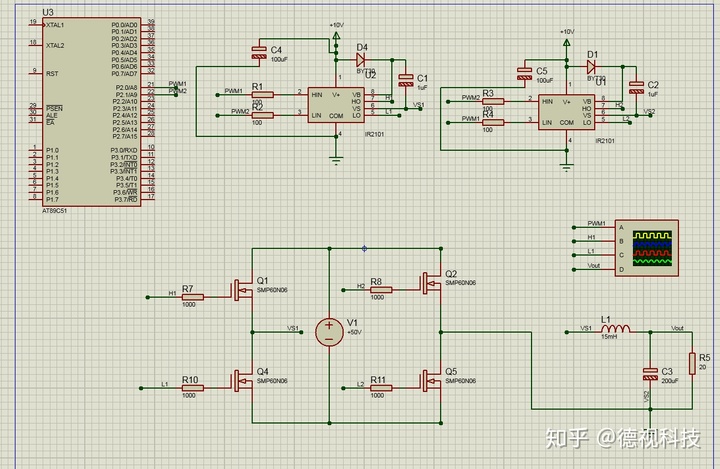

在proteus中搭建仿真如下：

原本的我的程序时按照12Mhz的晶振频率设计的，但是12Mhz晶振频率并不能得到比较好的正弦输出电压，将晶振频率改成35Mhz后，得到了比较完美的正弦输出电压。
