对于软件用户来讲，经常面临非常众多且繁琐的选取功能，本文将结合实际使用经验，为大家分享一些abaqus软件的选取功能。对于不同厂的分析软件很多选取功能是相同的，当然也各自有其特点。比如hypermesh的选择可以by face，on plane，by component等等(如图1所示)，选择单元或者相关元素非常便捷。abaqus或者workbench等软件亦有其特点(如在workbench中基于named selection创建选取集，见图2所示)，但是通常很多选取功能使用比较灵活，需要结合实际的模型和经验，所以对初学者而言显得很杂乱。本篇文章将以abaqus为例系统的进行梳理，抛砖引玉。

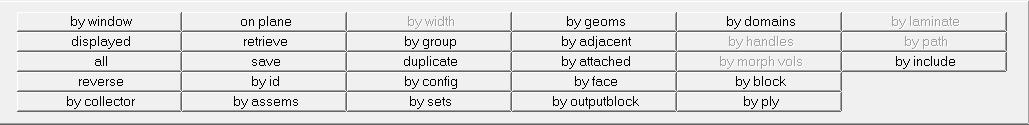

图1 Hypermesh选取界面

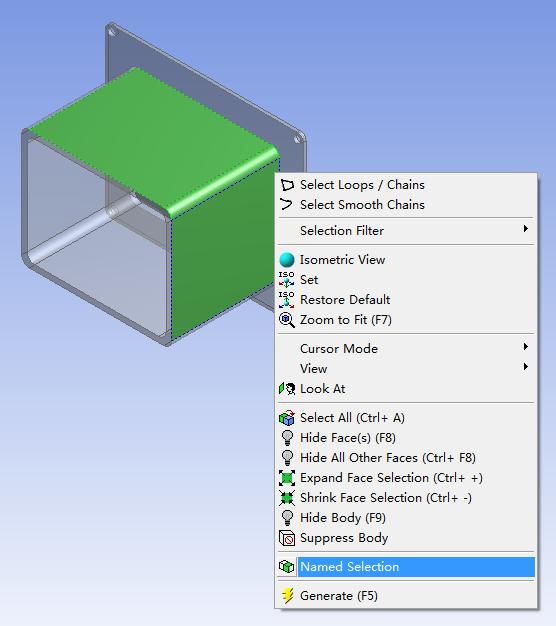

图2 workbench创建元素集

一、什么情况下需要我们选择几何模型元素？

其实对几何元素、网格单元的选择贯穿整个分析过程，对于abaqus而言主要的几个场景如下：

a)接触面的设置选择。需要我们设置面对面或者面节点之间的接触，此时我们需要动用选择功能。

b)载荷及边界的设置。通常我们需要对节点、面之类的进行载荷加载，或者边界条件的施加，此时会涉及到我们需要启动选择功能。以上是主要的也是最常见的选择元素场景，当然还有很多情况下需要我们进行选择，比如设置coupling，编辑单元等等。

二、用户选取元素在意什么？如何用的舒服？

对于用户而言，自然希望能够在使用中特别的高效，试想如果是对单元选择只能一个个处理，那么面对成百上千个单元或者单元面，光是这一项工作也能让让人崩溃。所以软件服务方也提供了很多比较高效的选择方式如上文提到的hypermesh选择方法就是其中几类。那么怎么叫使用舒
