android svg 线条动画教程,SVG技术入门：线条动画实现原理

相信大家都见到过这样神奇的技术：一副线条构成的画能自动画出自己。非常的酷。Jake Archibald是这种SVG技术的首创者，并且写了一篇非常好的文章来描述它是如何实现的。Brian Suda也在24 Ways网站上讨论过它。 Polygon使用它在一篇设计方面的文章里创造出了非常神奇的效果。Codrops也做出了一些非常漂亮的例子。

其实我没有什么好增补的，只是想把这种技术说的更明白些，所以，在这里我要用我的方式把这种技术再讲解一遍。

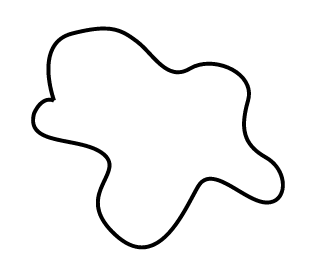

1. 你有一个SVG图形

2. 这个图形必须要有一个线条(stroke)属性

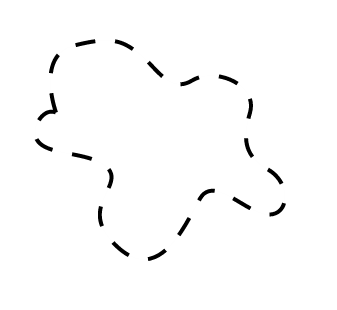

3. 线条可以是虚线

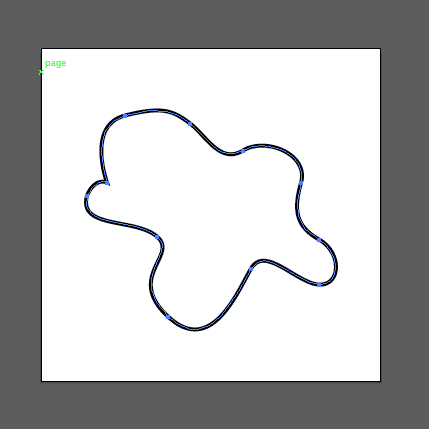

我们可以用Illustrator制作，也可以用编程实现。我们用CSS来设置这些路径的样式(假定我们这里是inline SVG，或通过一个)，把它们变成虚线形式。

.path {

stroke-dasharray: 20;

}

这是让虚线里的每个小线段长度为20px。

4. 可以让虚线小段的长度变得更长….

.path {

stroke-dasharray: 100;

}

5. 我们还可以给我们的线条设置”offset”偏移量，这样会导致虚线里的小线段的位置发生移动。

当我们动态设置图形中线条的“offset”值时，可以看到这个效果：

可以这样简单的实现：

.path {

stroke-dasharray: 100;

animation: dash 5s linear;

}

@keyframes dash {

to {

stroke-dashoffset: 1000;

}

}

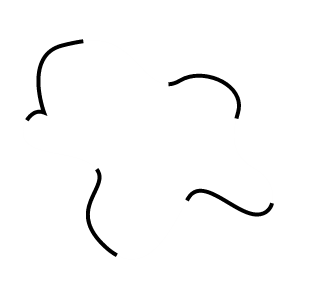

6. 想象，当虚线的小线条足够长，超过图形的整个线条长度时

没有什么变化，整个图像看起来完全不是虚线。你只需要将stroke-dasharray属性设置的足够长，超过整个线条的长度。

7. 现在给线条设置偏移量，让它不再覆盖整个图形。

这样你就看不见图形了。

8. 现在动态的慢慢将线条的偏移量设置回归到0

如果通过CSS，你需要将animation属性设置成forwards，这样整个动画就会停止在它的最终状态。

.path {

stroke-dasharray: 1000;

stroke-dashoffset: 1000;

animation: dash 5s linear forwards;

}

@keyframes dash {

to {

stroke-dashoffset: 0;

}

}

Tada!

实例演示

See the Pen bGyoz by Chris Coyier (@chriscoyier) on CodePen.

为什么要用JavaScript?

大部分你看到的SVG线条动画都使用了JavaScript。这是因为在现实情况中你很难知道线条有多长。我们这里设置的是1000，是因为它碰巧是1000。

用JavaScript获取长度值的写法是这样的：

var path = document.querySelector('.path');

var length = path.getTotalLength();

然后你就可以随便使用这个值了。文本顶部链接的那些文章讲的都比本文透彻，你最好还是参考一下那些文章。我只想简单的讲一下这种技术方法，希望它能给你一些启示。

(英文：How SVG Line Animation Works.)
