三维坐标轴html实现,从css 3d说到空间坐标轴附源码

有一次我们说到掷骰子那个游戏，当时是用了一个steps属性+雪碧图来制作帧动画，这当然颇为不错，但其实一开始我想的不是这样的，我想的是用真的3d和动画去做，这个方案涉及到不少空间的知识，今天来给大伙好好说说，这css 3d到底怎么玩。

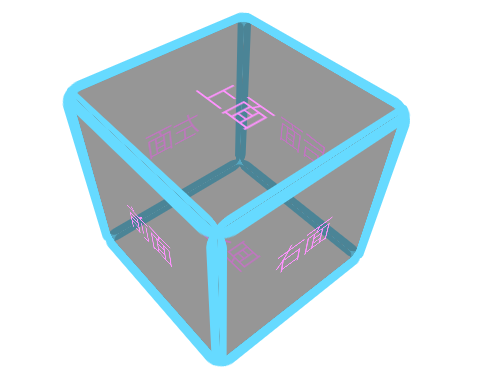

先上效果图：

基本思路：三层结构：视角容器>>载体>>具体3d图像。

视角容器：决定3d的呈现效果，这里的pespective属性接收参数为像素，perspective的值越大，代表“眼睛离观察物越远”，值越小，代表“眼睛越靠近观察物”

缺少perspective属性，将无法调整观测的视角。

载体：支持承载3d图像

这个载体跟普通的html标签最大的区别在于它多了一个属性:transform-style:preserve-3d。表示它支持3d图像显示。

如果缺少了这个属性，进行过3d转换的3d图形们将被压在一个2d平面内，无法呈现出3d效果，因为容器都是扁的，即使内容是3d的也于事无补。

具体3d图像：从2d到3d的转换

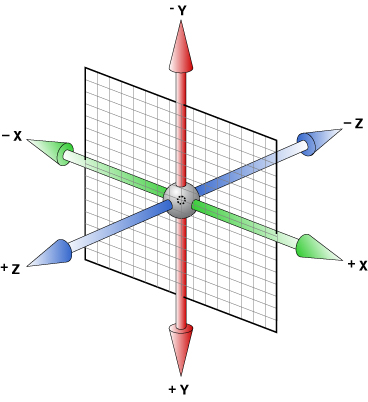

这里的3d图像都是由2d平面图像转换而来，那么如何转换呢。需要用到translateX，translateY，translateZ属性,当然简写也就是translate-3d，还有rotateX,rotateY,rotateZ等到。而translate(平移)，rotate(旋转)的具体规则，都是基于下方这幅著名的参考图：三维坐标图进行的。

首先说translate的规则，这个自然不必多说，对照着看就可以了，比如说translateZ(-100px)在这幅图中就相当等于图像往-z轴的方向移了100px，形象一点的说法就是“向屏幕内部凹陷了100px”。translateX，translateY以此类推。

难点在rotate，告诉大家一个很简单的判断法则：正向轴对着眼睛，顺时针则旋转角度为正，逆时针则旋转角度为负。

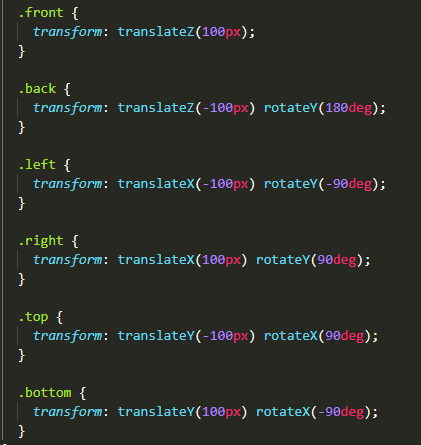

就是这么简单，比如现在我们要制作一个3d骰子,首先六个平面图都如上图所示摆在三维坐标系的中心店，他们的大小都跟载体一样，要变成一个骰子，需要做如下变换：

(注：载体和6个面的长宽均为200px)

对照着3d图，大家比划比划就知道怎么回事了。

附上全部源码：

前面

后面

左面

右面

上面

下面

.box {

width: 100%;

height: 100%;

perspective: 500px;

}

.cube {

position: relative;

width: 200px;

height: 200px;

margin: 100px auto;

color: #ff92ff;

font-size: 36px;

font-weight: 100;

text-align: center;

line-height: 200px;

transform-style: preserve-3d;

transform: rotateX(-50deg) rotateY(-50deg) rotateZ(0deg);

// animation: move 8s infinite linear;

@keyframes move {

0% {

transform: rotateX(0deg) rotateY(0deg) rotateZ(0deg);

}

100% {

transform: rotateX(720deg) rotateY(360deg) rotateZ(360deg);

}

}

div {

position: absolute;

width: 100%;

height: 100%;

border: 10px solid #66daff;

border-radius: 20px;

background-color: rgba(51, 51, 51, 0.3);

}

.front {

transform: translateZ(100px);

}

.back {

transform: translateZ(-100px) rotateY(180deg);

}

.left {

transform: translateX(-100px) rotateY(-90deg);

}

.right {

transform: translateX(100px) rotateY(90deg);

}

.top {

transform: translateY(-100px) rotateX(90deg);

}

.bottom {

transform: translateY(100px) rotateX(-90deg);

}

}

总结

以上所述是小编给大家介绍的从css 3d说到空间坐标轴附源码，希望对大家有所帮助，如果大家有任何疑问欢迎给我留言，小编会及时回复大家的！
