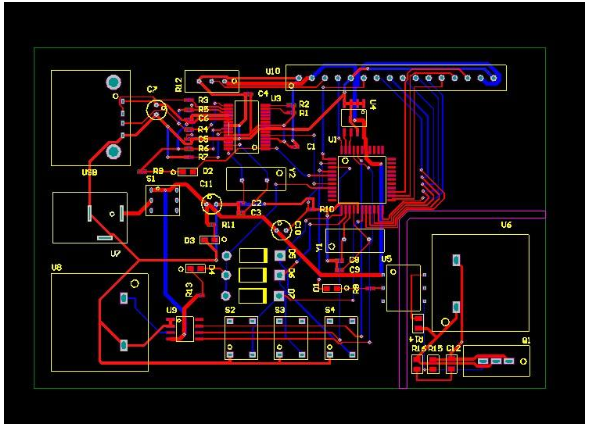

网上找了一些Altium Designer(AD)的常用操作和快捷方式,现在和大家分享一下。
方格与格点的切换:View-Grids-ToggleVisible Grid Kind
原点:Edit-Origin-Set
边界的定义:Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽
选取元件:PCB-PCB Filter-IS Component
逐个放置元件:TOOLS-Component Placement-RepositionSelected Components
自动布局:ToolS-Component Placement--Arrange Within Room
自动布局器:ToolS-Component Placement--Auto Placer
元件排列:选中元件右键Align- 或Alignment Tools--
元件在层之间的快速切换:拖动元件的过程按L键
让焊盘放在格点上:选中元件,右键-Component Actions-Move ComponentOrigin To Grid
移动元件的远近:“G”键 选择mil
刷新屏幕: END
改走线模式:shift+空格键
