打印实现_喷墨打印实现 real RGB 403ppi

        只做技术，不问世事！

AMOLED中FMM的成本一直占大头，在众多可替换FMM的方案中，喷墨打印一直是行业中的研究热门。喷墨打印技术一般适用于低于200 ppi的产品，这主要是因为从喷头滴下的墨水体积较大，相邻像素很容易就混在一起。有研究表明，将像素设置成六叶草形状，可以有效的提高喷墨打印ppi，并得到理想的产品特性：光学微腔效应被减弱，器件效率和视角得到改善。如下所述(403 ppi)。

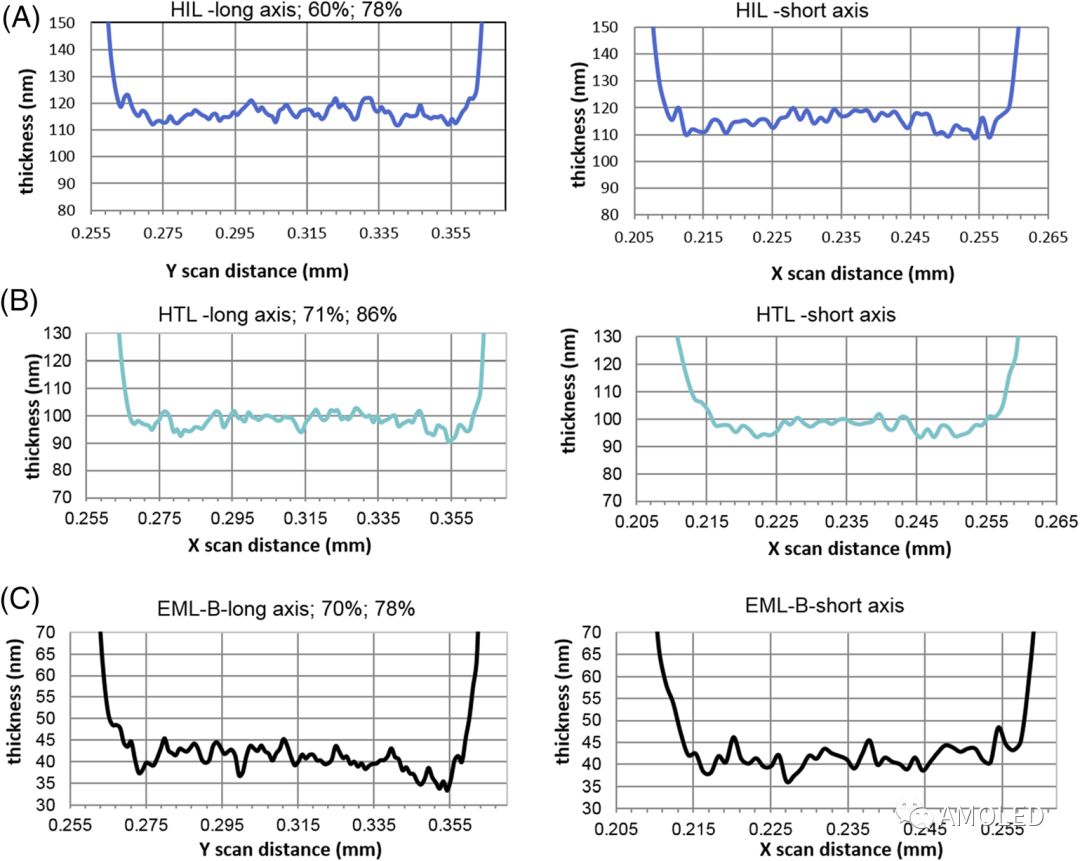

喷墨打印方法报道显示AMOLED器件中HIL，HTL，EML均采用喷墨打印方法，ETL和Mg:Ag仍采用蒸镀的方法。喷墨打印ppi和喷嘴、油墨物理状态(黏度，表面张力)有很大关系，另外系统的驱动波形也需要优化，保证油滴体积稳定，减小滴落区的打印角度位移(特殊算法，可避免打印中的线性mura)。喷墨打印油墨均一性至关重要，影响产品发光均一性，如下图。烘干的过程对均一性起着决定性作用，烘干的温度，速度，时间，烘干gap等都需要仔细斟酌。

像素设计PDL结构设计成六边形，如下图所示。6个同样的子像素组成一个像素单元，每个子像素与另外两种子像素组成RGB单元，每个子像素可以单独被寻址，保证了高ppi的实现，并且是真实RGB结构。

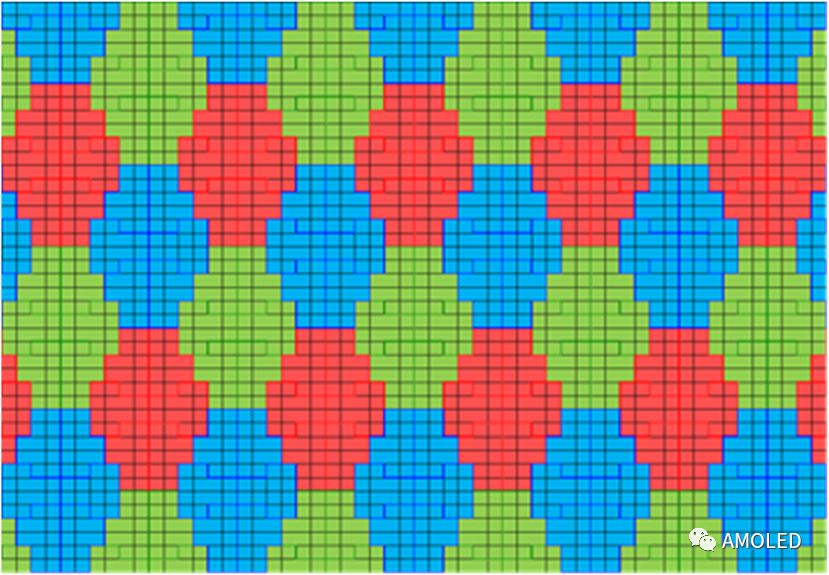

显示效果仿真上述结构的显示效果可利用计算机语言来实现仿真评估，仿真示意图如下图所示。6个数字像素组成一个真实的子像素，所以36个数字像素才能组成一个像素(R/G/B)，在仿真的过程中输出的图片总是在输入图片的基础上放大36倍。

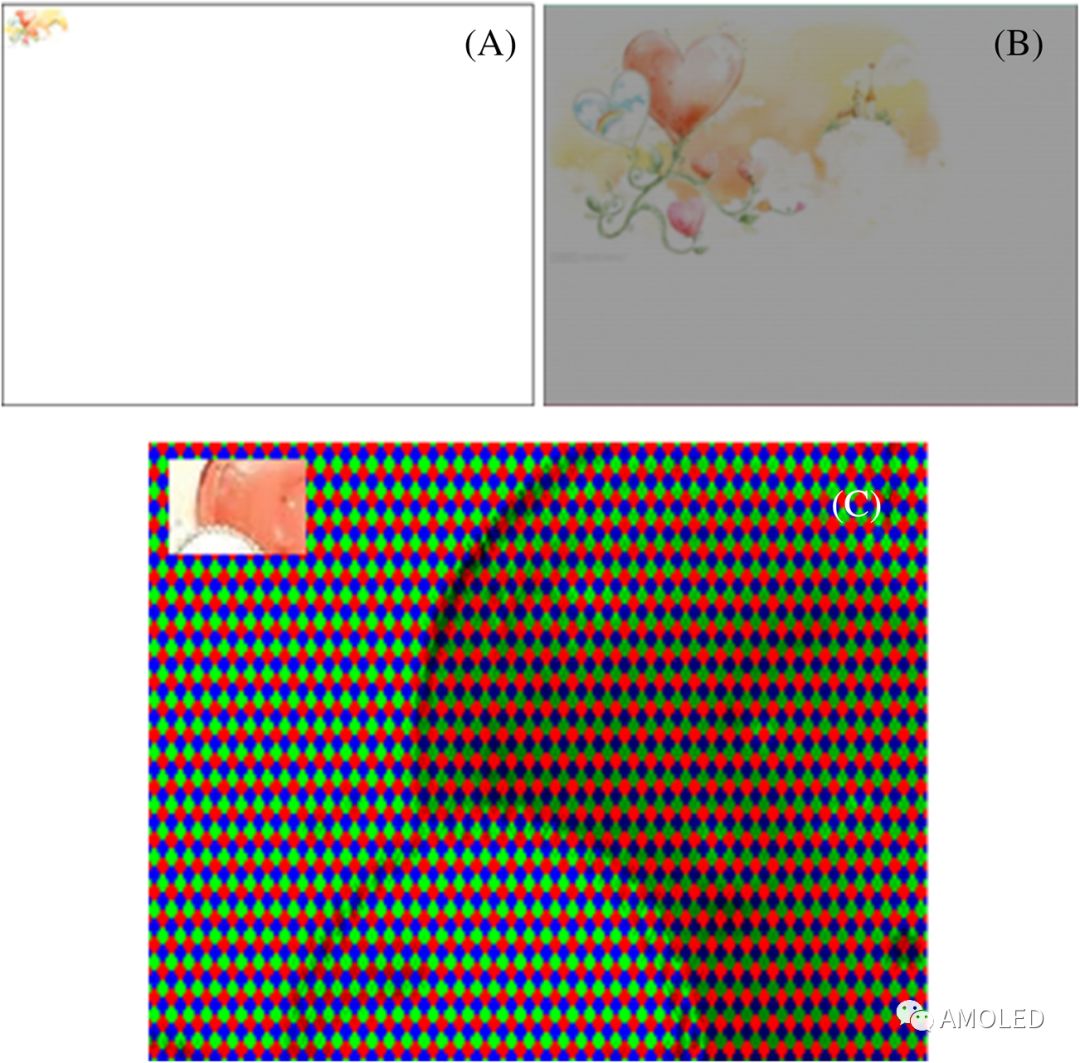

实际产品Demo品的点屏状态如下图。PDL和SPDL距离分别25um和3.7um，六边形像素边长为27.2um和58.2um。实际的点屏效果优于SPR，劣与四边形real RGB。
