1. _Ethernet

1.1. 参考资料

• TI Ethernet portfolio overview
• Ethernet PHY
• POE

1.2. 名词解释

1. PDU：protocol data unit
2. LLC: logical link control
3. MAC:media access control
4. PHY:physical
5. MII:media independent interface
6. MDI:media dependent interface
7. PCS：Physical coding sublayer
8. PMA：physical media attach
9. PMD：physical media dependent
10. MLT：multi level transmission
11. PAM：pulse amplitude modular
12. POE: power over Ethernet
13. PSE：power source equipment
14. PD：powered device

1.3. 总结

1. 以太网的layout，水晶头下面的gnd要挖空。因为不同的参考平面，水晶头里是有变压器隔离的。
2. OSI7层：
   1. PHY在物理层
   2. MAC在数据链路层

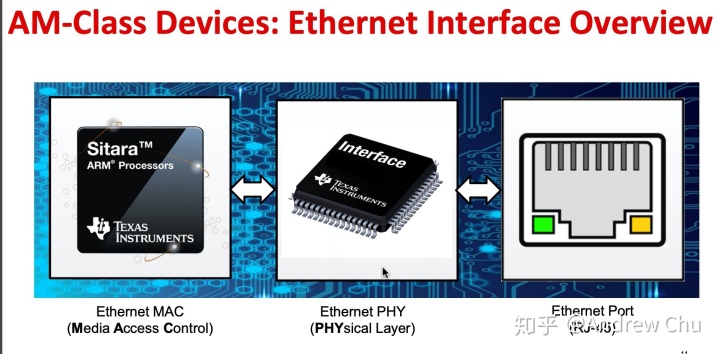

1. 理解Ethernet的层级
   1. 重点在理解media：就是物理媒介
   2. MII连接了PHY和MAC，是单端信号，要等长
   3. MDI连接了PHY和网口，是差分信号。

1. MAC我们不用管，意味着数据链路层以上我们不关心。我们就只关心PHY，PHY和MAC之间的MII走线。
2. PHY里面的PCS是处理软件编码的，工作都在这一块
3. PMA和PMD其实是一起的，都是和media打交道。但是为了避免不同的media导致的不同的协议，所以提取了和media更加紧密的PMD出来。
4. 注意百兆和千兆网的MII和MDI其实都是不一样的。千兆忘得MII要求更多了，对Layout也更加严格了。
5. Bootstrap电阻，也是需要考虑的一个点。
6. 时钟清晰了误码率
7. MDIO是控制总线，和Ethernet是分离的，只是为了PHY的诊断。所有MDIO的信号都不会在网线上体现
8. POE：在网线上提供44V到57V的直流电
   1. 怎么实现：2条线是一个pair，会有一个变压器。那么在2个pair的2个变压器的中心抽头，注入直流信号，就相当于两个变压器有共模电压差。到了PD再把直流的压差提取出来。
   2. 发展历史
      1. IEEE802.3af：1类.PD13W
      2. 802.3at：2类。PD25W
      3. 802.3bt：3-4类。PD71W

2. PHY

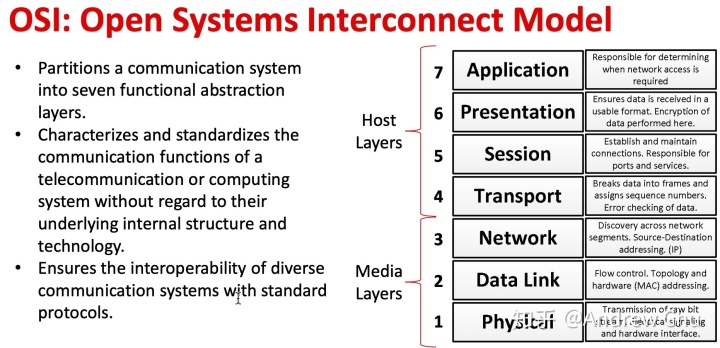

2.1. OSI模型

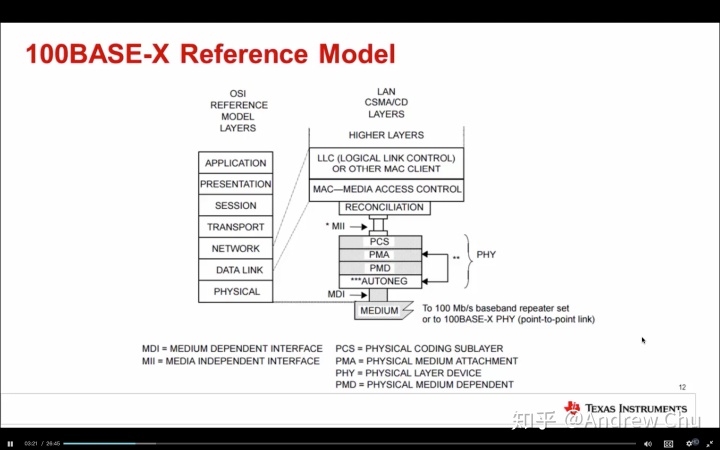

• Ethernet的三大块

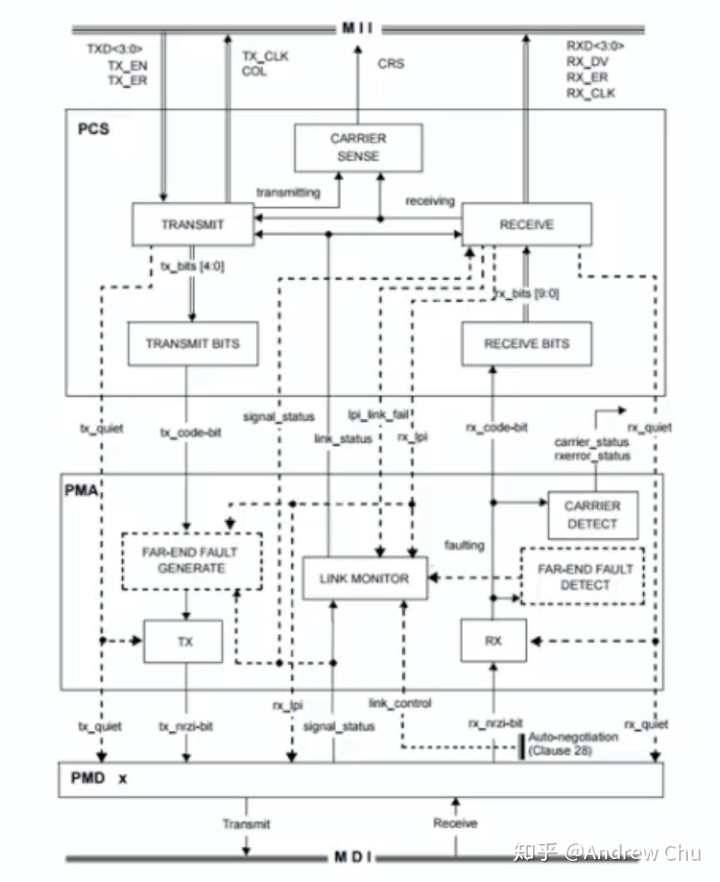

2.2. PCS

• PCS:不愧是coding的层，负责编码，信息检测和冲突检测
