状态机 Verilog

状态机是一个抽象的逻辑模型，首先举例说明如何将抽象问题具体化。

例 ： 串行输入一个二进制bit序列，先输入的为高位，实时监测其表示的二进制数据是否能被3整除。

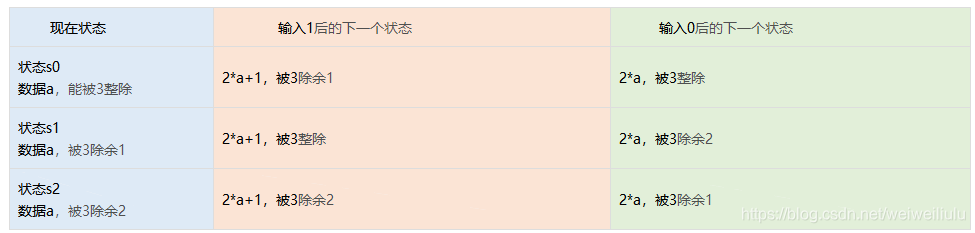

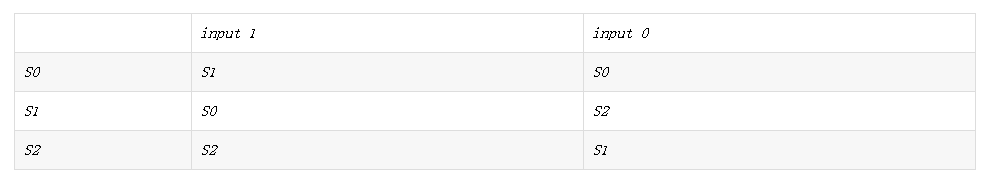

进一步，我们把它写成简介的状态转换表：

对应绘制状态转移图



有了状态转移图是不是写代码就很明了？在碰到复杂的状态处理时，就可以按照上面方法来处理。

        在创建状态机抽象建模时有3个要素需要分析，一是状态的定义，二是状态跳转条件，三是输入与输出。
状态定义是最关键的，状态是控制流程中的节点。状态间具有互斥性，也就是同一时刻状态机仅可能具有一个状态。通常，状态跳转由输入决定。

      根据输出的决定因素，状态机可分为两类，

第一类，若输出只和状态有关而与输入无关，则称为Moore状态机

第二类，输出不仅和状态有关而且和输入有关系，则称为Mealy状态机

状态编码方式对状态机也是有影响的，最主要体现在布局布线上。通常采用的是二进制编码，格雷码，独热码。
