UEFI学习笔记（三）

UEFI中的Protocol

Protocol在UEFI内核中的表示

每个设备就是一个EFI_HANDLE；
所有的HANDLE通过AllHandles链接起来；
IHANDLE的Protocols是双向链表，每个元素都是PROTOCOL_INTERFACE；
通过PROTOCOL_INTERFACE中的Protocol指针可以得到GUID;

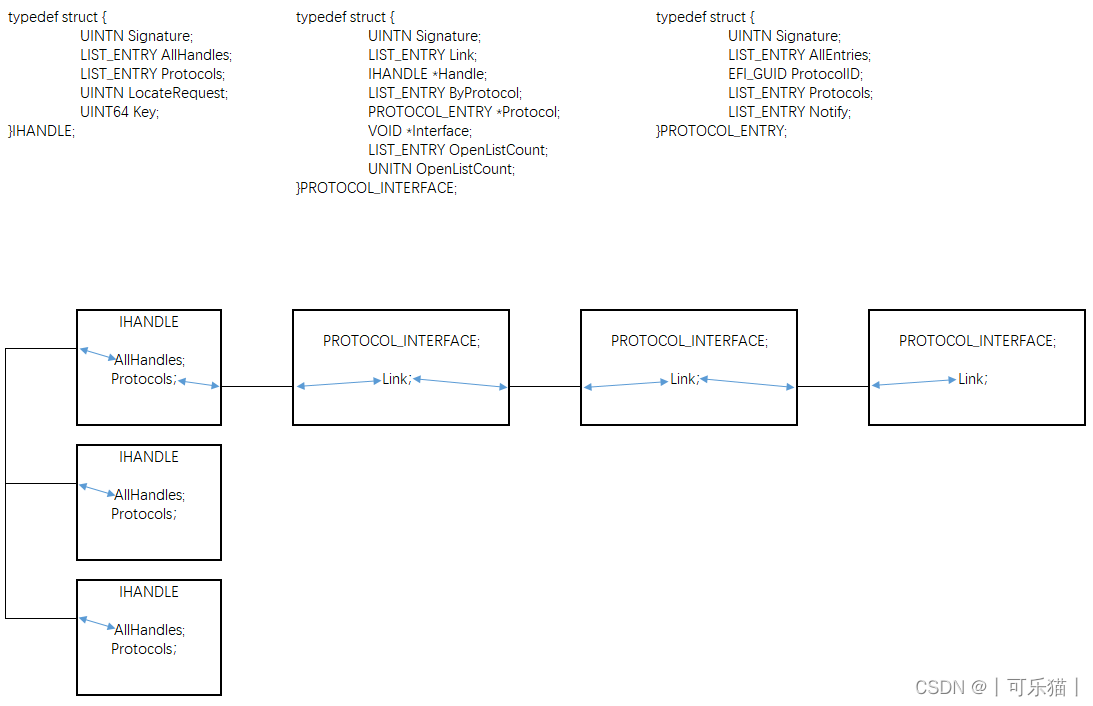

如下图：

如何使用Ptorocol服务

使用Protocol的三个步骤：

1. gBS->OpenProtocol (或者HandleProtocol、LocateProtocol) 找出Protocol对象
2. 使用这个Protocol提供的服务
3. gBS->CloseProtocol 关闭Protocol
4. 如果想知道某个Protocol被哪些设备打开了，可以使用OpenProtocolInformation服务

OpenProtocol服务

用于查询指定的Handle中是否支持指定的Protocol，如果支持则打开该Protocol，不支持则返回错误码

HandleProtocol服务

OpenProtocol使用起来比较复杂，参数较多，如果开发者只想通过Protocol的GUID得到Protocol对象，启动服务提供HandleProtocol以简化打开Protocol。HandleProtocol就是OpenProtocol的简化版

LocateProtocol服务

从UEFI内核中找出指定Protocol的第一个实例

LocateHandleBuffer服务

上面的服务是从设备上找出Protocol，这个服务是找出系统中所有安装了Protocol的设备，系统分配内存，调用者释放内存；
LocateHandle也是一样的功能，区别是需要调用者负责分配和释放内存

ProtocolPerHandle服务

用于获取指定设备所支持的所有Protocol

OpenProtocolInformation服务

用于获取指定设备上指定Protocol的打开信息

CloseProtocol服务

Protocol使用完之后要关闭
