五十九、IPv4地址体系深度解析

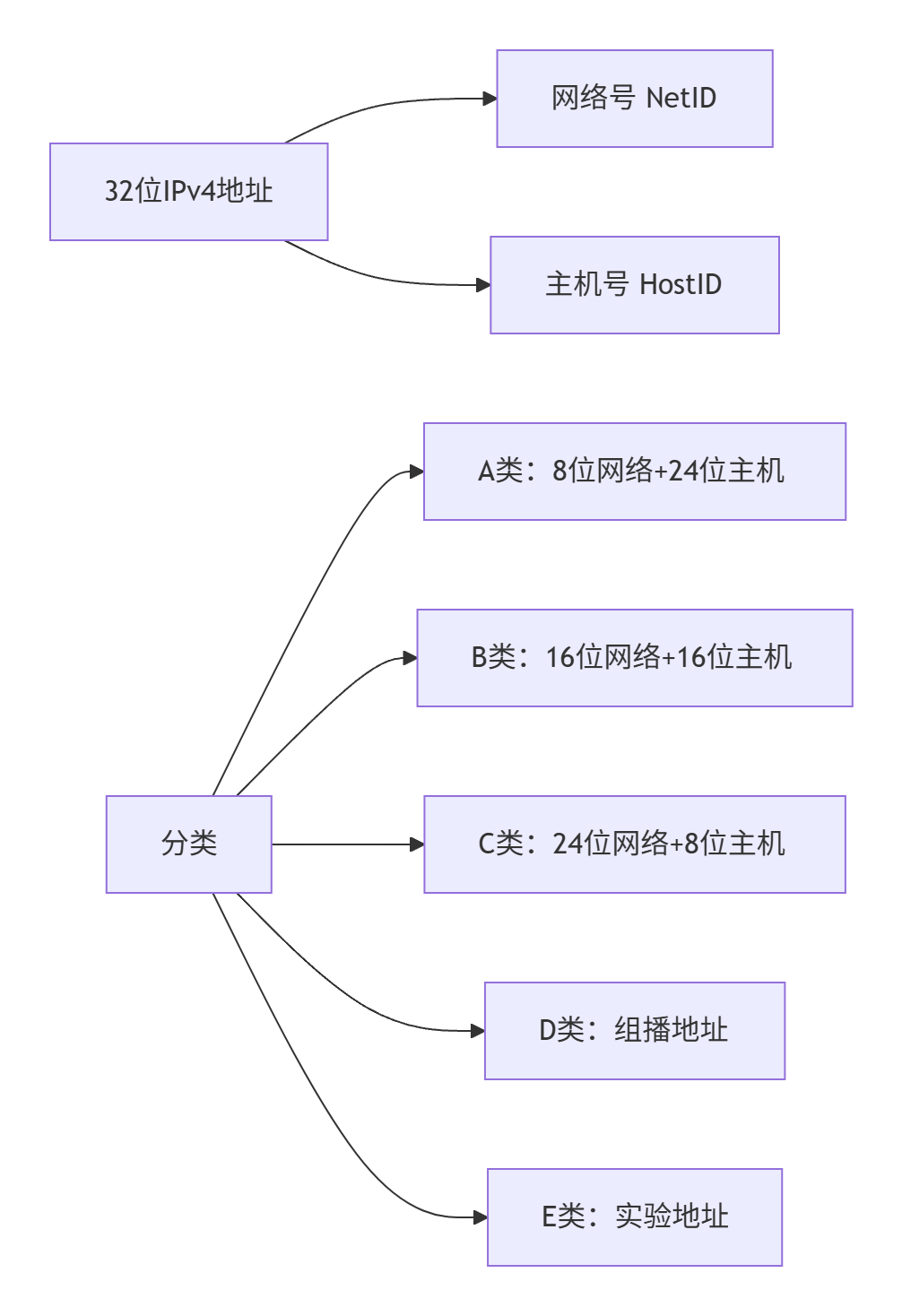

地址分类与结构(32位二进制)​
地址范围与特性对比
类别首字节范围网络数主机数/网地址示例子网掩码默认值
A类1-1261261677万10.0.0.1255.0.0.0
B类128-19116,3846.5万172.16.0.1255.255.0.0
C类192-223209万254192.168.1.1255.255.255.0
D类224-239组播专用N/A224.0.0.9(OSPF)N/A
E类240-255保留实验N/A不可用N/A

📌 ​关键规则​:

  • 网络号不能全0或全1
  • 主机号全0为网络地址​(192.168.1.0)
  • 主机号全1为广播地址​(192.168.1.255)

六十、特殊IP地址精析

功能型特殊地址
地址类型格式功能说明使用场景
环回地址127.x.x.x本机测试ping 127.0.0.1
全网广播255.255.255.255本地网络广播DHCP请求
受限广播主机号全1本网段广播ARP解析
自动配置地址169.254.0.0/16APIPA无DHCP时自分配临时网络互联
2025新增100.64.0.0/10CGNAT运营商级NAT地址池5G物联网终端
私有地址范围(RFC 1918)​
1. A类私有: 10.0.0.0 - 10.255.255.255  (1个A类网)
2. B类私有: 172.16.0.0 - 172.31.255.255(16个B类网)
3. C类私有: 192.168.0.0 - 192.168.255.255(256个C类网)

所有私有地址不能直接在Internet路由


六十一、NAT网络地址转换技术

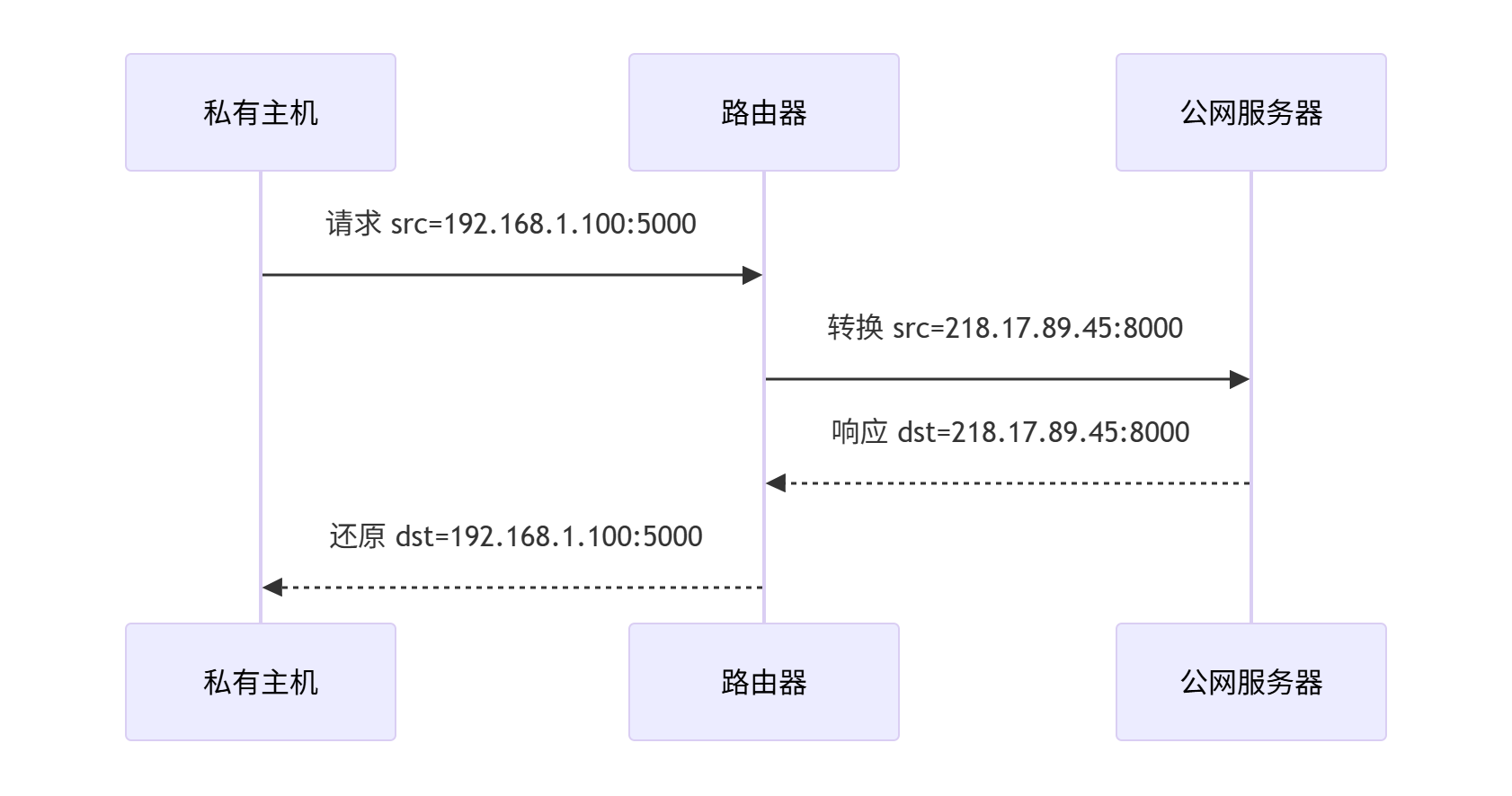

工作原理拓扑
NAT类型对比
类型映射关系端口变化适用场景
静态NAT1:1 IP固定映射保留源端口服务器对外发布
动态NATIP池轮换映射保留源端口企业分支机构
PAT(NAPT)IP+端口多路复用重写源端口家庭宽带(90%)
NAT64(2025)​IPv6与IPv4协议转换双栈支持IPv6过渡期
NAT转换表示例
内部IP:端口外部IP:端口协议生存时间
192.168.1.100:5000218.17.89.45:8000TCP180s
192.168.1.101:6000218.17.89.45:8001UDP60s

六十二、IPv6地址体系(128位)​

结构解析
| 48位全球路由前缀 | 16位子网ID | 64位接口标识 |
|------------------|------------|-------------|
 2001:0db8:85a3:  :0000  : 8a2e:0370:7334
 ↑分配机构指定     ↑企业内网划分 ↑MAC生成/EUI-64
地址类型精析
类型前缀特点示例
单播地址2000::/3全球唯一路由2001:db8::1
链路本地FE80::/10仅本链路有效FE80::1%eth0
唯一本地FC00::/7私有网络(类似IPv4私有地址)FD12:3456:789a::1
组播地址FF00::/8一对多通信FF02::1(全节点)
2025新增0xFE::/16量子安全地址FE::A2E3:45B6:88C1
IPv4与IPv6对比
维度IPv4IPv6
地址长度32位 (43亿地址)128位 (3.4×10³⁸地址)
报文头20字节+选项固定40字节
地址配置DHCP/手动SLAAC/DHCPv6
NAT依赖必需无需(全球唯一)
安全机制需额外IPsec内置IPsec

六十三、核心协议交互全景

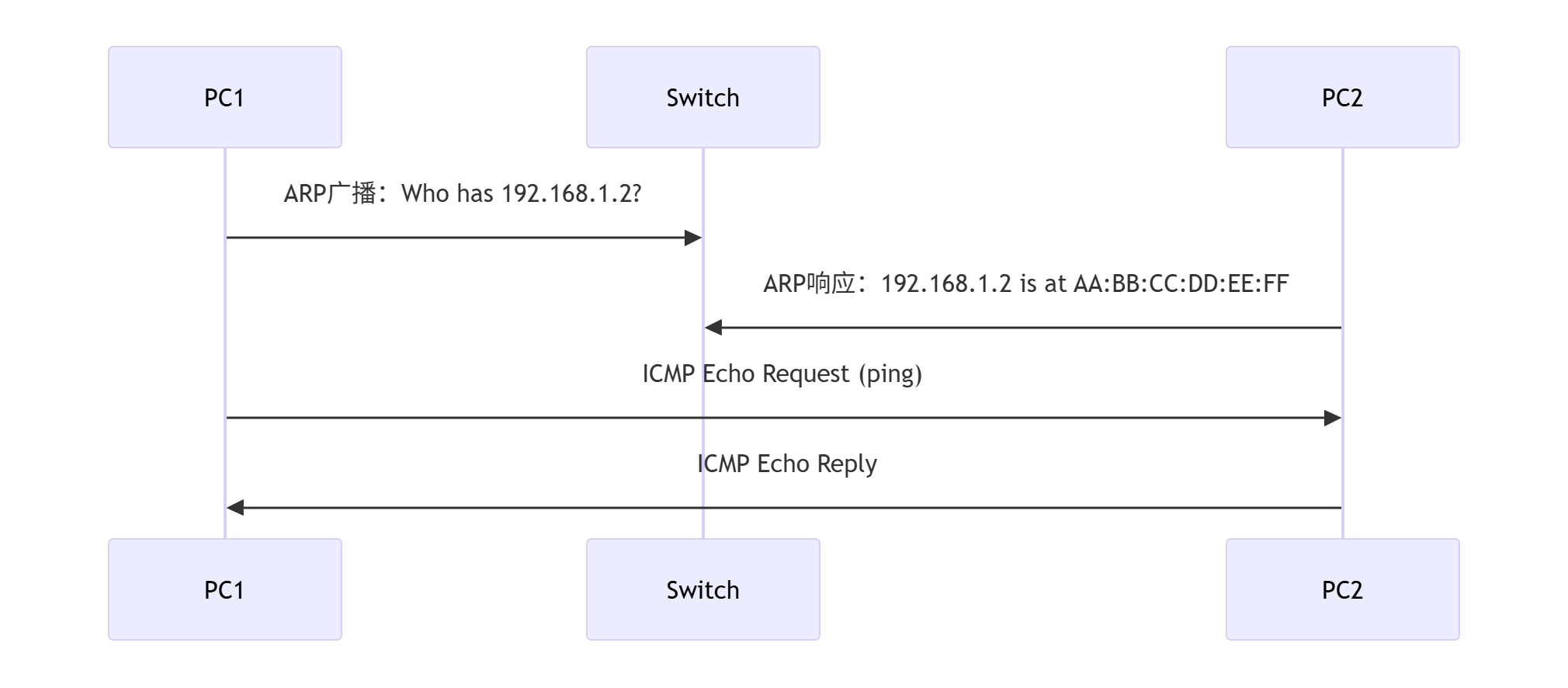

ARP与ICMP协作示例
NAT与DNS联动
1. 用户访问 www.example.com
2. DNS查询获得 93.184.216.34
3. 内网主机 192.168.1.100 发起请求
4. NAT路由器:
   - 转换源IP: 192.168.1.100 → 218.17.89.45
   - 重写源端口:5000 → 8000
5. 响应返回时反向转换

六十四、2025技术演进

  1. IPv4/IPv6融合技术

    • MAP-T:基于规则的IPv4 over IPv6封装
    • 量子隧道协议​:IPv6头部嵌入量子密钥标签
  2. AI驱动的NAT优化

    # AI预测NAT端口分配伪代码
    def ai_nat_mapping(flow_history):
        model = load_model("nat_predict.h5")
        port_range = model.predict(flow_history)
        allocate_ports(port_range)
  3. 地址自愈系统

    • 区块链记录IP分配
    • 异常地址自动隔离

标准依据:

  • IETF RFC 9599 (MAP-T增强规范)
  • ITU-T X.ipq (量子增强型IP协议)

附:IP地址计算工具表

问题类型计算公式案例
网络地址IP AND 子网掩码192.168.1.100 & 255.255.255.0 = 192.168.1.0
广播地址IP OR (~子网掩码)192.168.1.0
可用主机数2ⁿ-2 (n=主机位长度)/24网段: 2⁸-2=254
IPv6子网划分全球路由前缀+子网ID共64位企业分配/48前缀 → 可划分65536个/64子网

六十五、子网划分核心原理

1. 子网掩码的数学本质

子网掩码(Subnet Mask)​​ 是与IP地址成对出现的32位二进制数,通过逐位逻辑与(AND)运算提取网络地址:

IP地址:   11000000.10101000.00000001.00000001  (192.168.1.1)
子网掩码: 11111111.11111111.11111111.00000000  (255.255.255.0)
网络地址 = IP AND Mask → 11000000.10101000.00000001.00000000 (192.168.1.0)
2. 子网划分计算模型

当从主机位借位 x 位创建子网时:

  • 子网数量​:2x(现代设备支持全0/1子网,无需减2)
  • 每子网可用主机数​:2y - 2(y=剩余主机位,减网络地址和广播地址)
3. 各类网络划分极限值
网络类型默认掩码最大借位数最小子网主机数
A类(/8)255.0.0.022位22-2=2
B类(/16)255.255.0.014位22-2=2
C类(/24)255.255.255.06位22-2=2

六十六、子网划分实战演示

案例1:B类网络精细化分割

需求​:172.16.0.0/16 划分给8个部门,每部门需2000台主机
计算​:

  1. 主机需求:2000主机 → 2y-2 ≥ 2000 → y≥11
  2. 子网需求:8子网 → 2x ≥8 → x≥3
  3. 总位数:x+y=16(B类原始主机位) → 3+13=16 ✔️
  4. 新子网掩码​:255.255.255.128(/19?不对,应为/27?不对,这里计算:x=3是从16位主机位中借3位作为子网位,因此子网掩码前缀是16+3=19位,即255.255.224.0)
    正确步骤:
    • 借3位用于子网(x=3,子网数8)
    • 剩余13位主机位(y=13,主机数8190)
    • 子网掩码:255.255.224.0(/19)
    • 子网地址块​:
      • 172.16.0.0/19(主机:0.1~31.254)
      • 172.16.32.0/19(主机:32.1~63.254)
      • ...
      • 172.16.224.0/19(主机:224.1~255.254)
案例2:C类网络高效利用

需求​:192.168.1.0/24 划分销售/财务/HR三部门,主机数分别为100/50/25
VLSM方案​:

部门主机需求掩码长度子网地址可用地址范围
销售部100/25(126主机)192.168.1.0/251.1~1.126
财务部50/26(62主机)192.168.1.128/261.129~1.190
HR部25/27(30主机)192.168.1.192/271.193~1.222
预留-/27192.168.1.224/27未分配

⚠️ ​关键点​:VLSM要求从大子网开始划分,避免地址重叠


六十七、CIDR技术架构

1. 核心思想
  • 无分类(Classless)​​:打破A/B/C类限制
  • 路由聚合(Aggregation)​​:合并连续地址块
  • 超网(Supernet)​​:小网络合并成大网络
2. CIDR表示法

格式​:<网络前缀>::/<前缀长度>
示例​:

  • 192.168.0.0/22 表示:
    • 网络地址:192.168.0.0
    • 主机范围:192.168.0.1 ~ 192.168.3.254
    • 广播地址:192.168.3.255
3. 路由聚合实例
需聚合的路由:
  192.168.0.0/24
  192.168.1.0/24
  192.168.2.0/24
  192.168.3.0/24

二进制公共前缀:
  192.168.000000**00**.00000000  (192.168.0.0)
  192.168.000000**01**.00000000  (192.168.1.0)
  192.168.000000**10**.00000000  (192.168.2.0)
  192.168.000000**11**.00000000  (192.168.3.0)
  公共前缀22位 → 聚合为192.168.0.0/22

六十八、CIDR与VLSM对比矩阵

维度VLSM(可变长子网掩码)​CIDR(无类别域间路由)​
主要目的提高内部地址利用率减少全局路由表条目
操作层次子网划分(内部网络)路由聚合(外部路由)
掩码长度同一主网内变化跨网络合并时统一
地址连续性不要求必须连续地址块
2025演进AI驱动动态子网调整量子安全路由聚合协议

六十九、子网划分的工程工具

1. 快速计算表(C类示例)​
借位数子网数掩码主机/子网地址块示例
12255.255.255.128126192.168.1.0/25
24255.255.255.19262192.168.1.0/26
38255.255.255.22430192.168.1.0/27
416255.255.255.24014192.168.1.0/28
2. CIDR聚合计算器

输入​:192.168.0.0/24, 192.168.1.0/24, 192.168.2.0/24
输出​:192.168.0.0/22(包含192.168.0.0~192.168.3.255)


七十、2025技术演进:智能IP管理

1. AI驱动的子网优化引擎
def ai_subnet_alloc(network, department_needs):
    # 按主机需求降序排序
    depts_sorted = sorted(department_needs, reverse=True)
    current_ip = network.network_address
    allocations = []

    for need in depts_sorted:
        # 计算所需掩码长度
        prefix_len = 32 - (need + 2).bit_length()
        subnet = ip_network(f"{current_ip}/{prefix_len}")
        allocations.append(subnet)
        current_ip = subnet.broadcast_address + 1

    return allocations
2. 量子安全路由聚合
  • 量子签名路由​:防止路由劫持
  • 纠缠态地址块​:跨域地址实时同步
3. 地址区块链系统
  • IP分配记录上链
  • 智能合约执行地址转移

技术依据:IETF RFC 9598《AI-Based IPAM》、RFC 9812《Quantum-Safe Routing》

七十一、网络层核心协议深度解析

网络层是OSI模型的第3层,负责在不同网络间进行逻辑寻址路径选择,其核心协议包括:

1. ​ARP(地址解析协议)​

作用​:将目标设备的IP地址解析为MAC地址​(已知IP → 获取MAC)。
工作原理​:

  • 请求阶段​:发送广播帧​(目标MAC为FF:FF:FF:FF:FF:FF),询问"谁的IP是X.X.X.X?"
  • 响应阶段​:目标设备返回单播帧,包含自身MAC地址。
    安全风险​:ARP欺骗(攻击者伪造MAC与IP映射)。

ARP缓存表示例​:

IP地址MAC地址状态
192.168.1.100:1A:2B:3C:4D:5A动态(有效期)
192.168.1.200:1C:B3:AA:BB:CC静态(手动)

关键点​:ARP仅用于同一局域网内,跨网络需通过路由器转发。


2. ​DHCP(动态主机配置协议)​

作用​:自动分配IP地址、子网掩码、网关、DNS等网络参数。
工作流程​(基于UDP 67/68端口):

  1. DISCOVER​:客户端广播查找DHCP服务器
  2. OFFER​:服务器回应可用IP地址(单播/广播)
  3. REQUEST​:客户端确认选择该IP
  4. ACK​:服务器最终分配IP(租约生效)

租约管理​:

  • 租期更新​(T1=50%租期):客户端尝试续约
  • 重新绑定​(T2=87.5%租期):若原服务器无响应,向任意服务器请求
  • 失效​:租期到期后IP被回收

DHCP报文类型对比​:

类型发送方目标功能
DHCPDISCOVER客户端广播寻找可用服务器
DHCPOFFER服务器单播/广播提供IP配置参数
DHCPREQUEST客户端广播确认选择参数
DHCPACK服务器单播/广播确认分配完成

注意​:DHCPv6(IPv6环境)使用UDP 546/547端口,支持无状态配置。


3. ​ICMP(因特网控制消息协议)​

作用​:报告网络层错误和状态信息(如连通性、超时)。
典型应用​:

  • ​**ping命令​:发送ICMP Echo Request​(类型8),接收Echo Reply**​(类型0)
  • ​**traceroute原理**​:发送TTL递增的UDP包,触发ICMP Time Exceeded(类型11)

常见ICMP报文类型​:

类型代码说明
00Echo Reply(ping响应)
31Destination Unreachable(主机不可达)
80Echo Request(ping请求)
110TTL Exceeded(超时)

4. ​路由技术:静态路由 vs 动态路由

静态路由​:管理员手动配置路由表,适用于小型网络。

  • 优点​:无带宽占用,安全性高
  • 缺点​:无法适应拓扑变化

动态路由协议​:

  • RIP(路由信息协议)​​:
    • 算法​:距离向量(跳数作为Metric)
    • 最大跳数​:15(16视为不可达)
    • 更新周期​:每30秒广播整张路由表
  • OSPF(开放最短路径优先)​​:
    • 算法​:链路状态(LSDB同步拓扑)
    • 区域划分​:Backbone Area(Area 0)+ 普通区域
    • 收敛速度​:秒级(触发更新机制)

动态路由协议对比​:

协议类型算法Metric适用规模
RIP距离向量Bellman-Ford跳数小型网络
OSPF链路状态Dijkstra带宽成本中大型网络
BGP路径向量路径属性优选AS路径互联网

5. ​路由器核心功能

路由表(Routing Table)​​:

目的网络下一跳接口协议Metric
10.0.0.0/24192.168.1.1Eth0OSPF10
172.16.0.0/16DirectEth1直连0

核心操作​:

  1. 路由选择​:根据路由表确定最佳路径
  2. 分组转发​:
    • 检查TTL,计算新校验和
    • 根据下一跳MAC重写帧头(依赖ARP)

七十二、传输层核心协议解析

传输层提供端到端通信服务,核心协议为TCP与UDP。

1. ​TCP vs UDP 核心差异
特性TCPUDP
连接性面向连接(虚电路)无连接
可靠性确认重传、滑动窗口无确认,可能丢包
流量控制接收方窗口大小控制
拥塞控制AIMD、慢启动、快重传
数据顺序按序到达可能乱序
头部大小20~60字节8字节
应用场景Web、邮件、文件传输视频流、DNS、VoIP

2. ​TCP连接管理
  • 三次握手(建立连接)​​:

    1. Client → Server:SYN=1, Seq=X

    2. Server → Client:SYN=1, ACK=1, Seq=Y, Ack=X+1

    3. Client → Server:ACK=1, Seq=X+1, Ack=Y+1

    半连接攻击防范​:SYN Cookie机制

  • 四次挥手(断开连接)​​:

    1. A → B:FIN=1, Seq=U

    2. B → A:ACK=1, Seq=V, Ack=U+1

    3. B → A:FIN=1, ACK=1, Seq=W, Ack=U+1 (B数据发送完毕)

    4. A → B:ACK=1, Seq=U+1, Ack=W+1

    TIME_WAIT状态​:等待2MSL(防止旧报文干扰新连接)


3. ​端口号与套接字寻址
  • 套接字(Socket)​​ = IP地址 + 端口号

    例如:192.168.1.100:8080 → Web服务器
  • 端口号分类​:

    类型范围说明示例
    熟知端口0~1023系统级服务HTTP:80, HTTPS:443
    注册端口1024~49151用户程序注册使用MySQL:3306, Redis:6379
    动态/私有端口49152~65535客户端临时使用浏览器随机端口

常见端口号速查​:

端口协议服务
20/21FTP文件传输
22SSH安全远程登录
53DNS域名解析
67/68DHCPIP地址分配
161SNMP网络管理

七十三、扩展知识:TCP可靠性保障机制

  1. 滑动窗口协议​:

    • 发送窗口​:允许未确认的字节范围
    • 接收窗口​:通告剩余缓冲区大小(rwnd)
  2. 超时重传(RTO)​​:

    RTO = SRTT + 4×RTTVAR   // SRTT:平滑RTT, RTTVAR:方差
  3. 拥塞控制算法​:

    • 慢启动​:指数增长窗口(cwnd = cwnd × 2 per RTT)
    • 拥塞避免​:加法增大(cwnd = cwnd + 1 per RTT)
    • 快重传​:收到3个重复ACK立即重传
    • 快恢复​:阈值设为当前cwnd/2,直接进入拥塞避免

总结表格:网络层 vs 传输层关键协议

层级协议核心功能依赖协议PDU名称
网络层IP逻辑寻址、分片重组-数据报
ARPIP→MAC解析Ethernet
ICMP错误报告、连通性测试IP报文
传输层TCP可靠流传输、流量控制IP段(Segment)
UDP无连接数据报服务IP数据报

技术演进​:当前网络已广泛部署QUIC(基于UDP的可靠传输),融合TCP可靠性与UDP低延迟优势,成为HTTP/3基础协议。
