LM393电压比较器介绍

概述

      LM393 是双电压比较器集成电路。主要应用在脉冲发生器、模数转换器、限幅器、数字逻辑门电路、电压比较电路等场合。LM393电压比较器能直接连接TTL和CMOS电平电路。

特点

1、工作温度范围:0℃ --- +70℃;

2、工作电源电压范围宽,单电源、双电源均可工作:

      单电源: 2~ 36V,双电源:±1~±18V;

3、消耗电流小, ICC=0.4mA;

4、输入失调电压小,VIO=±2mV;

5、共模输入电压范围宽, VIC=0~VCC-1.5V;

4、输出与TTL,DTL,MOS,CMOS 等兼容;

5、输出可以用开路集电极连接“或”门。

LM393引脚图及实物图

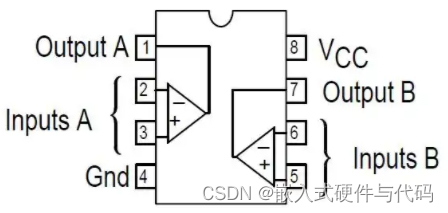

                                                                  LM393引脚图



                    表贴LM393实物图                                       直插LM393实物图

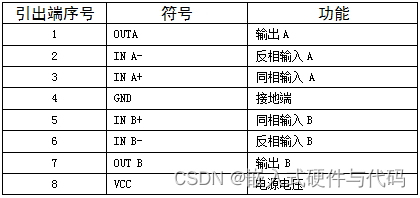

 LM393引脚功能

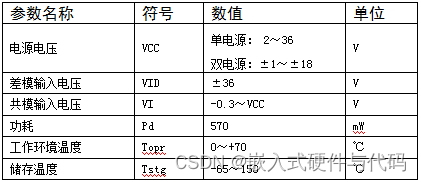

LM393主要参数表

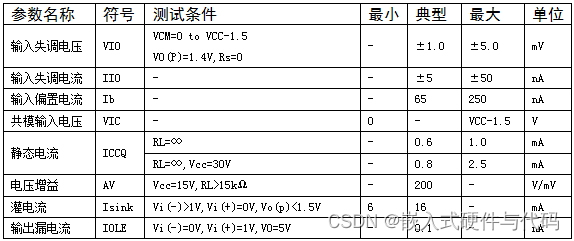

 LM393电特性(除非特别说明,VCC=5.0V,Tamb=25℃)

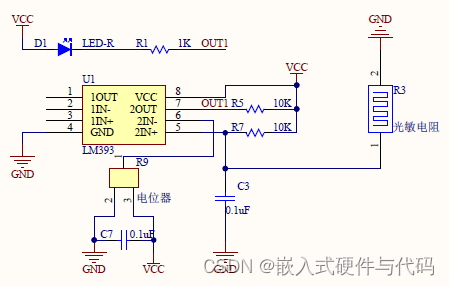

 LM393应用案例

       LM393是电压比较器,将光敏电阻R3接收光照时产生的电阻值变化变成电压信号传递给电压比较器的同相输入端INB+,这个变化的电压信号与电压比较器的反相输入端INB-端的基准电压(电位器R9产生)相比较。当同相端INB+电压大于反相端INB-端电压时,电压比较器的输出端OUTB输出高电平电压,此时D1灯灭;当同相端INB+电压小于反相端INA-端电压时,电压比较器的输出端OUTB输出低电平电压,此时D1灯亮。

最后,求求看到的此文的小伙伴点赞关注支持一下下哦。毕竟,码字不容易哦,您的支持是我最大的动力呀!!!呜呜呜~~~

### LM393 引脚图及各引脚功能说明 #### 一、LM393 引脚图 LM393 是一款双电压比较器集成电路,其封装通常采用8引脚设计。下图为典型的 LM393 的引脚排列: | Pin Number | Name | |------------|----------| | 1 | V– (IN-) | | 2 | OUT | | 3 | V+ (IN+) | | 4 | GND | | 5 | V+ (IN+) | | 6 | OUT | | 7 | V– (IN-) | | 8 | Vcc (+Vs) | 此表展示了各个引脚的位置及其名称[^3]。 #### 二、各引脚的功能描述 - **Pin 1 和 Pin 7**: 反相输入端(V− 或 IN−)。这两个引脚分别对应两个独立的比较器单元中的反相输入端口,在实际应用中可以连接到需要监测信号的一侧。 - **Pin 2 和 Pin 6**: 输出端(OUT)。由于 LM393 属于集电极开路输出型器件,这意味着这些引脚不能主动拉高逻辑电平;为了获得完整的高低电平变化,应当在外围电路中加入合适的上拉电阻来实现这一点[^2]。 - **Pin 3 和 Pin 5**: 同相输入端(V+ 或 IN+)。同样地,它们也代表了各自所属比较器部分内的同相输入接口,常被用来设定参考电压水平或者接入其他控制源。 - **Pin 4**: 接地端(GND),提供公共接地路径给整个芯片以及外部元件之间的电流回流使用。 - **Pin 8**: 正电源供电端(Vcc 或 +Vs),负责向内部电路供应必要的操作能量,并决定了允许的最大工作电压范围。 综上所述,通过上述表格和文字解释能够清晰了解 LM393 集成电路的具体布局情况与其每根引线所承担的任务角色。 ```c // 示例代码展示如何初始化并配置一个基于LM393构建的简单光敏检测电路 void setup() { pinMode(OUTPUT_PIN, OUTPUT); // 设置输出引脚模式 } void loop() { int sensorValue = analogRead(SENSOR_PIN); if(sensorValue > THRESHOLD_VALUE){ digitalWrite(OUTPUT_PIN,HIGH); }else{ digitalWrite(OUTPUT_PIN,LOW); } } ```
