1、实验要求
B1访问公网时通过B2
A1与A2互通
B1与B2互通

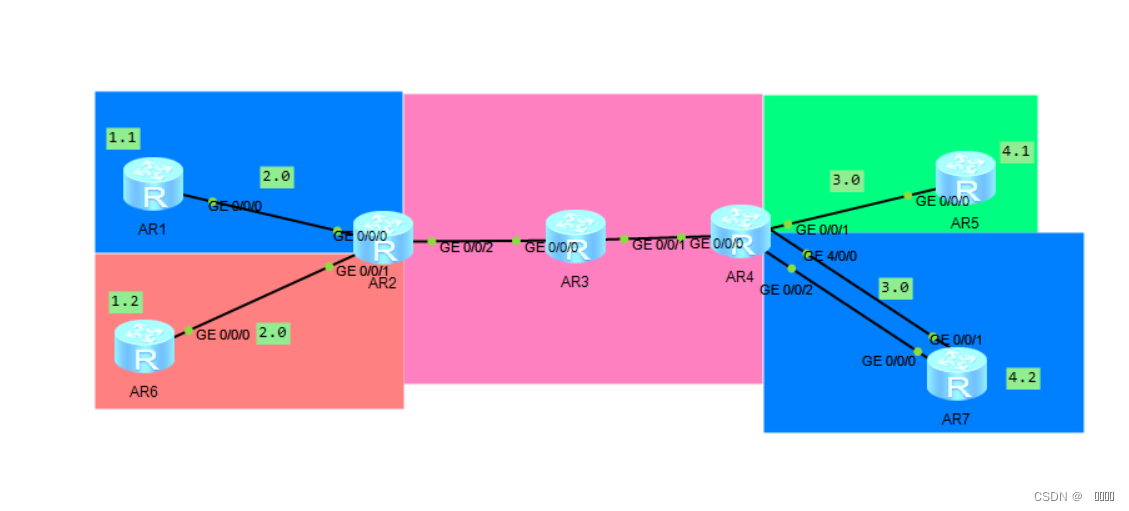

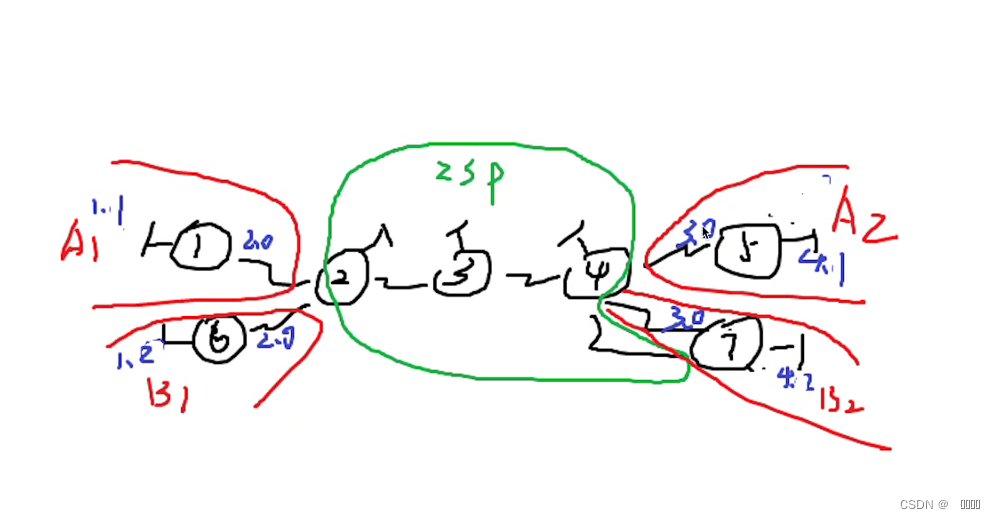

2、实验拓扑
3、分析过程
1、ISP内部的R2/3/4接口配置地址
2、ISP内部的IGP的配置——这里使用OSPF
3、ISP内部的IBGP关系建立
4、ISP内部的MPLS建立
5、分别是A1,B1与R2;A2,B2与R4之间的MPLS VPN的配置
6、R2与R4之间的MPLS VPN配置
7、A1、A2区域与ISP之间使用OSPF配置
8、B1、B2区域与ISP之间使用RIP协议
9、在R2与R4的BGP与OSPF,RIP之间使用单点双向重发布
10、在R7上面配置NAT,且手动添加缺省路由
11、在R7的RIP中配置缺省路由的下放
12、在R4的BGP里面宣告缺省
13、在R2的RIP中配置缺省的下放
14、在R4的OSPF1中下放缺省
4、配置内容
1、ISP内部的R2/3/4接口配置地址——R2的环回为2.2.2.2/24;R3的环回为3.3.3.3/24;
