本文详细介绍了基于51单片机STC89C52的电路设计，包括DC电源插座电路、复位电路、晶振电路、5V转3V3降压电路、OLED屏幕电路、蜂鸣器电路、LED电路和超声波电路。每个电路的作用和工作原理都进行了阐述，如复位电路用于系统复位，晶振电路提供时钟信号，降压电路转换电压供其他组件使用，而OLED屏幕和超声波电路则用于显示和测量距离。

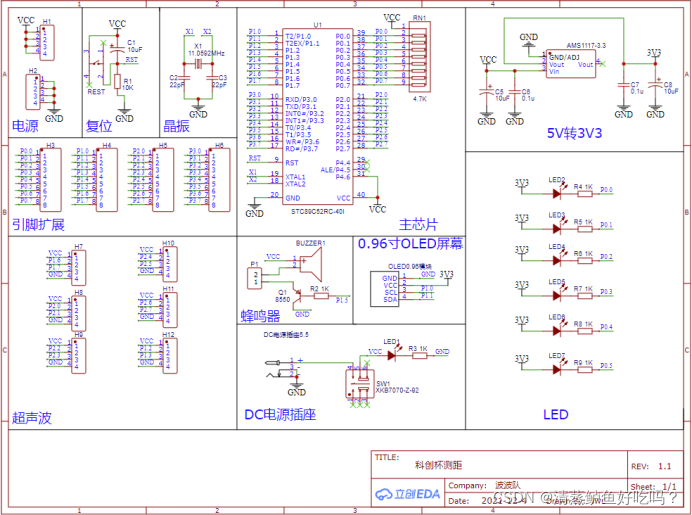

比赛板电路板组成：51单片机（STC89C52芯片，下面统称为51单片机）电路、DC电源插座电路、复位电路、晶振电路、5V转3V3降压电路、0.96寸OLED屏幕电路、蜂鸣器电路、LED电路、超声波电路。
51单片机主控电路
我们用51单片机系列的STC89C52芯片作为主控芯片。P0引脚组接上4.7K的排阻和5V的VCC以形成上拉电阻，将不确定的信号通过排阻钳位在高电平，电阻同时起限流作用。

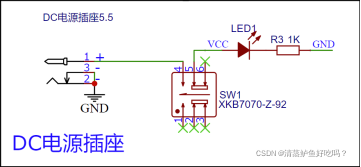

DC电源插座电路
本电路通过DC插头线给整个比赛板供电5V，但前提是按下按钮SW1，电路才会连接成功供电，否则一直为开路状态。通电后LED1亮表示已经供电。<
