本文介绍了如何利用Android的PathMeasure类实现三种不同的Loading动画效果。首先，创建一个View，画出一个圆形路径，然后通过PathMeasure获取路径长度并动态改变图片位置和角度，实现箭头沿圆轨迹旋转。接着，利用getSegment()方法截取Path的部分路径，动态调整显示范围，创建第二个Loading效果。最后，结合getSegment()继续优化，实现第三个Loading动画。通过这些实践，加深了对PathMeasure的理解和应用。

在上一次https://www.cnblogs.com/webor2006/p/15488224.html已经学习上PathMeasure的基础了，这次则针对它进行一些实际效果的操练加以巩固。

实战：各种Loading效果：

Loading一：让箭头图片沿圆轨迹走

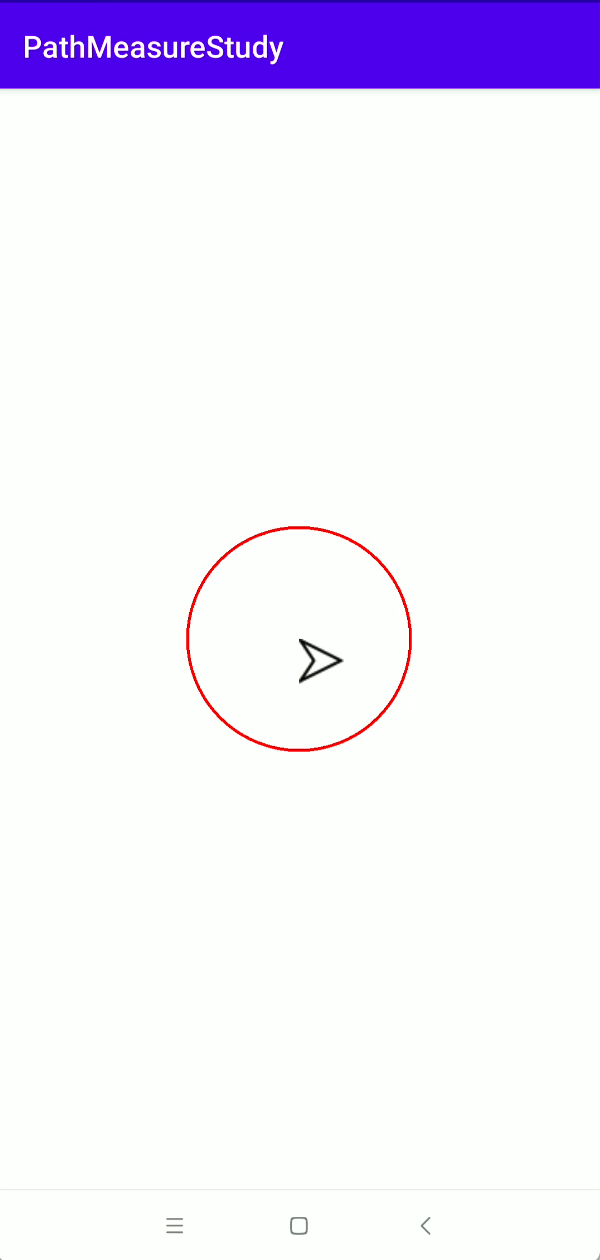

效果：

首先来实现在上篇开头所展示的这个效果：

如果对于上一篇的整体基础都了解之后，实现这样沿路径轨迹的效果那就很轻松了。

实现：

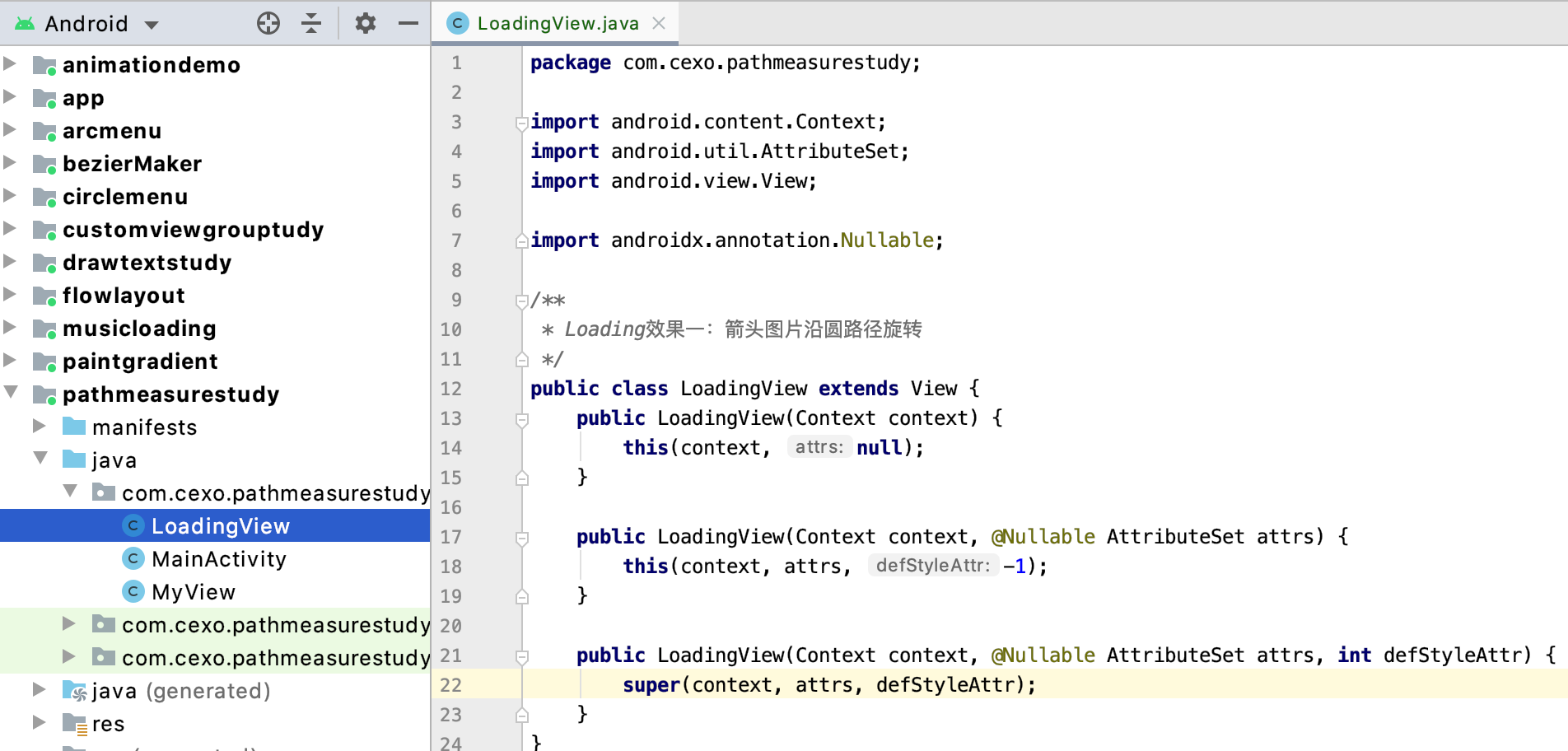

1、新建View：

这里还是基于上一次学习的工程往上继续垒代码：

2、画园：

首先先准备一个中心的圆，待会它是就图片需要沿着运转的轨迹：

package com.cexo.pathmeasurestudy;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.util.AttributeSet;
import android.view.View;

import androidx.annotation.Nullable;

/**
 * Loading效果一：箭头图片沿圆路径旋转
 */
public class LoadingView extends View {

    private int viewWidth;
    private int viewHeight;
    private Paint circlePaint;

    public LoadingView(Context context) {
        this(context, null);
    }

    public LoadingView(Context context, @Nullable AttributeSet attrs) {
        this(context, attrs, -1);
    }

    public LoadingView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init(context);
    }

    private void init(Context context) {
        circlePaint = new Paint();
        circlePaint.setColor(Color.RED);
        circlePaint.setStrokeWidth(5);
        circlePaint.setStyle(Paint.Style.STROKE);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.WHITE);

        canvas.translate(viewWidth / 2, viewHeight / 2);

        Path path = new Path();
        //Path.Direction.CW顺时针方向画圆
        path.addCircle(0, 0, 200, Path.Direction.CCW);
        canvas.drawPath(path, circlePaint);
    }

    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        viewWidth = w;
        viewHeight = h;
    }
}

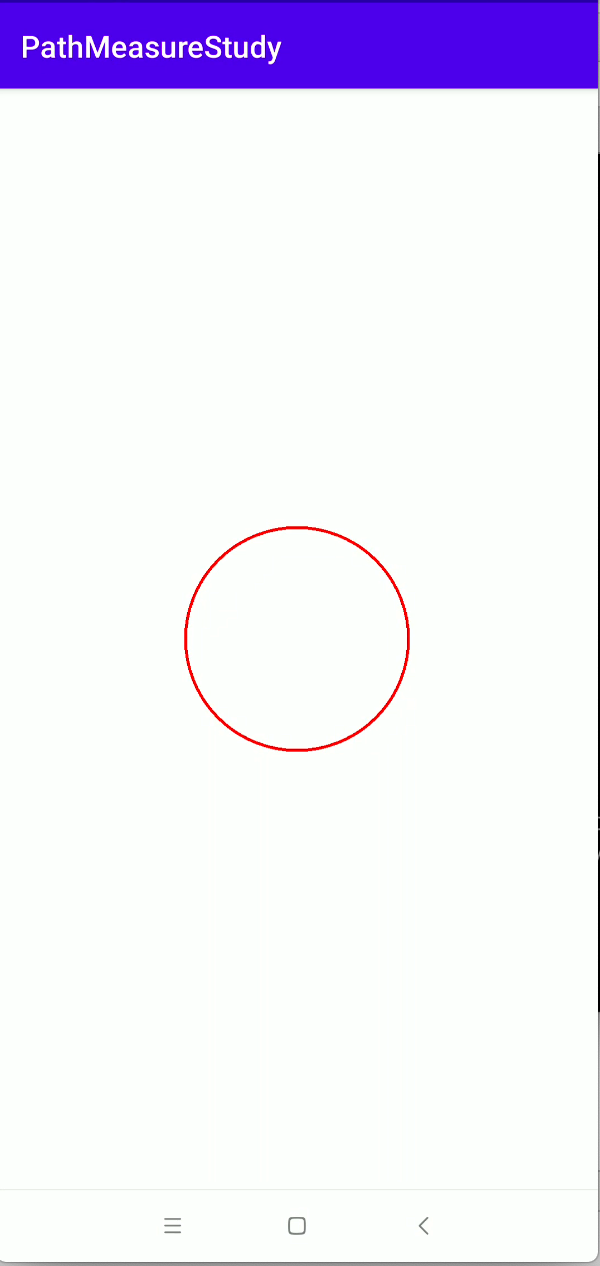

比较简单，效果如下：
