MicroPython 开发ESP32应用教程 之 UART 详细讲解及应用

Python上位机开发:PySide6+QML+ESP32串口通信实战 上位机开发是嵌入式系统实现人机交互、数据可视化与设备管理的关键环节,其本质是构建运行于PC端的控制与监控软件。原理上依赖操作系统级硬件访问能力(如串口、USB)、跨语言绑定机制(Python调用C++ Qt库)及实时通信协议设计。技术价值体现在高可靠性、低延迟响应与深度调试支持,显著优于Web方案在离线性、权限控制和错误码粒度上的局限。典型应用场景包括工业传感器监控、实验室仪器联机、教育套件配套工具等。本文聚焦基于PySide6与QML的Python上位机开发路径,并深度融合ESP32 MicroPytho 阅读详情

一、UART基础概念

  1. UART(通用异步收发器)是一种双工串行通信协议,物理层由RX(接收)和TX(发送)两条线组成‌
  2. 通信单位是字符(8位或9位宽),采用起始位+数据位+停止位的帧格式传输‌
  3. 与并行通信相比,串行通信占用IO少但传输速率较低‌

二、UART类实现

1. 构造函数

from machine import UART

uart = UART(id, baudrate=115200, bits=8, parity=None, stop=1, tx=17, rx=16, timeout=10)
参数说明:
  • id:串口编号,ESP32支持0-2,ESP32的UART0默认用于REPL调试,项目开发建议使用UART2‌
  • bits:数据位长度(7/8/9),默认8位
  • parity:校验方式(None/0偶校验/1奇校验),启用时bits需设为7或8位‌
  • stop:停止位长度(1/2),默认1位
  • rx/tx:可指定接收/发送引脚号(如16, 17)‌

2. 核心方法

  • read(n)/readinto(buf):读取指定字节数
  • write(buf):发送数据
  • readchar()/writechar():单字符读写
  • any():检测接收缓冲区数据量‌

三、timeout参数详解

一)、timeout参数的核心作用

在MicroPython的UART库中,timeout参数用于设置读取操作的超时时间,其核心作用是:

  1. 控制接收操作的等待时间,避免无限阻塞‌
  2. 当指定时间内未接收到数据时返回空结果‌
  3. 单位是毫秒(ms),默认值为10ms‌

二)、具体工作机制

  1. ‌阻塞行为‌:

    当调用read()/readchar()等方法时,UART会等待直到:
            1)  或达到设置的timeout时间‌
            2)接收到指定数量的数据
  2. ‌超时处理‌:

          1)超时发生后,方法返回已接收到的部分数据(如果有)
          2)若未接收到任何数据则返回空对象‌

三)、实际应用场景

  1. ‌串口通信调试‌:

    from machine import UART

    uart = UART(id, baudrate=115200, bits=8, parity=None, stop=1, tx=17, rx=16, timeout=100)

    data = uart.read(10) # 最多等待100ms
  2. ‌实时系统控制‌:

         1)设置较短的timeout(如50ms)实现快速响应
         2)设置较长的timeout(如500ms)确保完整接收‌

四)、参数设置建议

  1. ‌计算公式‌:
    建议timeout = 数据帧传输时间 + 缓冲余量
    数据帧时间 = (数据位+起始位+停止位)×(1/波特率)‌

  2. ‌典型值推荐‌:

    • 低速通信(9600bps):100-200ms
    • 高速通信(115200bps):20-50ms‌12
  3. ‌特殊处理‌:

    • 对于大块数据传输,应设置更长timeout
    • 实时性要求高的系统可使用轮询替代timeout

虽然看起来timeout参数作用很大,可以帮我们解决很多问题,但很多时候我们还是应该尽可能避免无谓的等待,让用户体验更好,这时中断机制就能解决我们面临的很多问题。

四、MicroPython UART中断机制详解

一)、UART中断基本概念

UART中断允许在数据到达时自动触发处理程序,避免轮询方式带来的CPU资源浪费‌。MicroPython通过回调函数机制实现中断处理,当特定事件发生时自动调用预设函数‌。

二)、中断配置方法

from machine import UART

def uart_callback(t):
    while uart.any():
        print(uart.read())

uart = UART(1, baudrate=115200, bits=8, parity=None, stop=1, tx=17, rx=16)
uart.irq(trigger=UART.RX_ANY, handler=uart_callback)

该代码展示了最基本的UART中断配置,当接收到任何数据时触发回调函数‌。

import micropython
from machine import UART

micropython.alloc_emergency_exception_buf(100)
buffer = bytearray(256)

def idle_handler(t):
    if uart.any():
        length = uart.readinto(buffer)
        process_data(buffer[:length])

uart = UART(1, baudrate=115200, bits=8, parity=None, stop=1, tx=17, rx=16)
uart.irq(trigger=UART.RXIDLE, handler=idle_handler)  # 线路空闲时触发

 优势:适合高速通信,减少中断次数‌。如果处理接收到的数据需要占时较长的话,建议不要在中断回调函数中处理。不管什么中断回调函数,除非必要,尽可能简洁。

from machine import UART

def uart1_handler(t):
    data = uart1.read(uart1.any())
    # 处理UART1数据

def uart2_handler(t):
    data = uart2.read(uart2.any())
    # 处理UART2数据

uart1 = UART(1, baudrate=115200, bits=8, parity=None, stop=1, tx=17, rx=16)
uart2 = UART(2, baudrate=115200, bits=8, parity=None, stop=1, tx=9, rx=10)
uart1.irq(handler=uart1_handler)
uart2.irq(handler=uart2_handler)

 同时管理多个串口设备‌的代码。

三)、关键参数说明

  1. ‌触发条件‌:
    • RX_ANY:接收到任意数据时触发‌
    • RXIDLE:接收线路空闲时触发‌
  2. ‌回调函数设计原则‌:
    • 必须包含伪参数(通常为t)‌
    • 应尽量简短快速执行‌
    • 避免内存分配和复杂操作‌

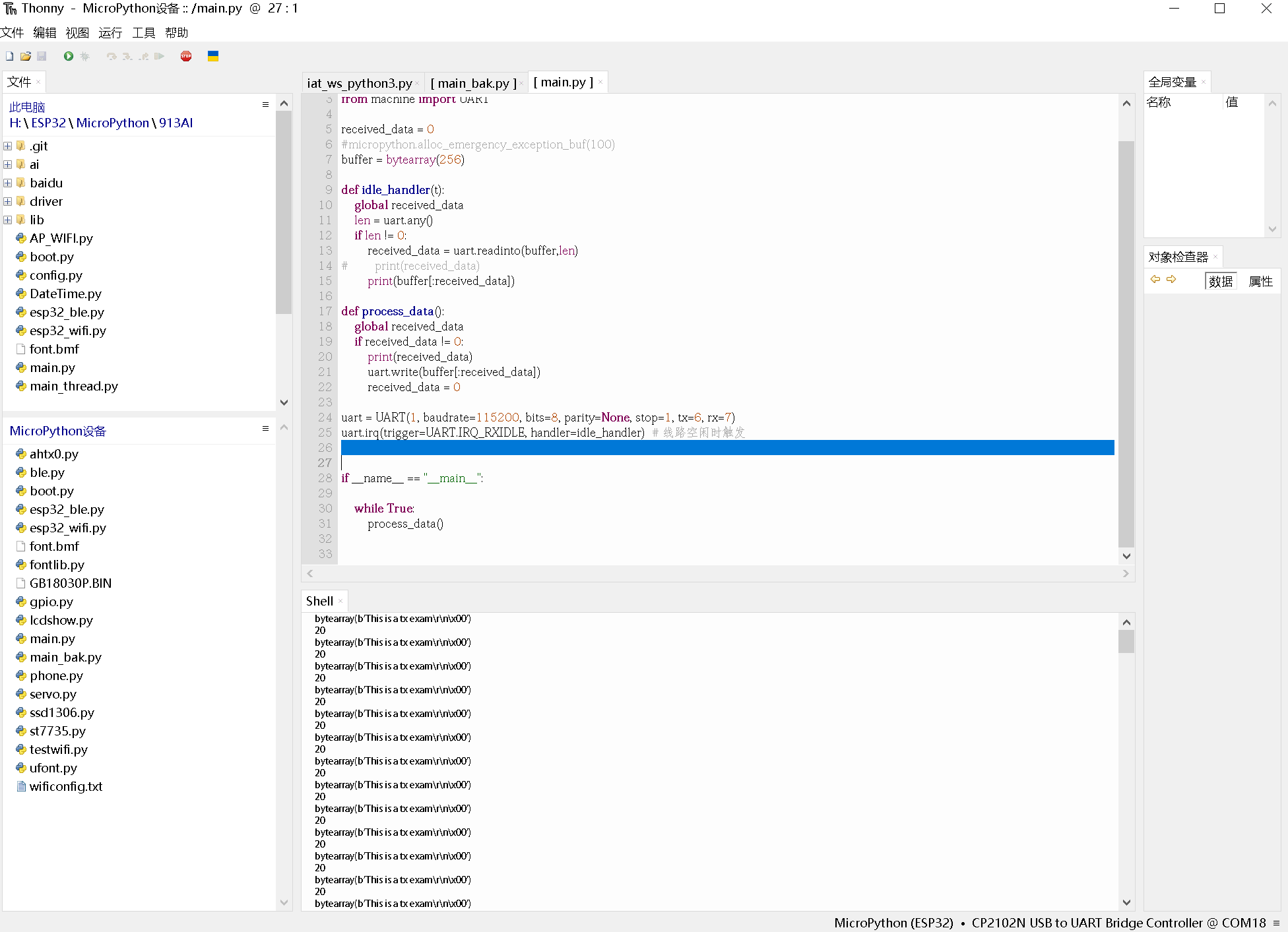

最后给一个实际应用代码及运行打印截图:

import time
import micropython
from machine import UART

received_data = 0
#micropython.alloc_emergency_exception_buf(100)
buffer = bytearray(256)

def idle_handler(t):
    global received_data
    len = uart.any()
    if len != 0:
        received_data = uart.readinto(buffer,len)
#        print(received_data)
        print(buffer[:received_data])

def process_data():
    global received_data
    if received_data != 0:
        print(received_data)
        uart.write(buffer[:received_data])
        received_data = 0

uart = UART(1, baudrate=115200, bits=8, parity=None, stop=1, tx=6, rx=7)
uart.irq(trigger=UART.IRQ_RXIDLE, handler=idle_handler)  # 线路空闲时触发


if __name__ == "__main__":

    while True:
        process_data()


 最近有个项目用于改造老产品,为老产品增加IOT功能,但客户产品的量不大,重新开发不管从哪方面评估都不划算,所以我们打算采用ESP32核心开发板来改造该产品,从而大大提高开发效率。这就是写这篇博文的原因,接下来我们会写一篇有关MQTT的博文。
