web简易架构

WEB架构

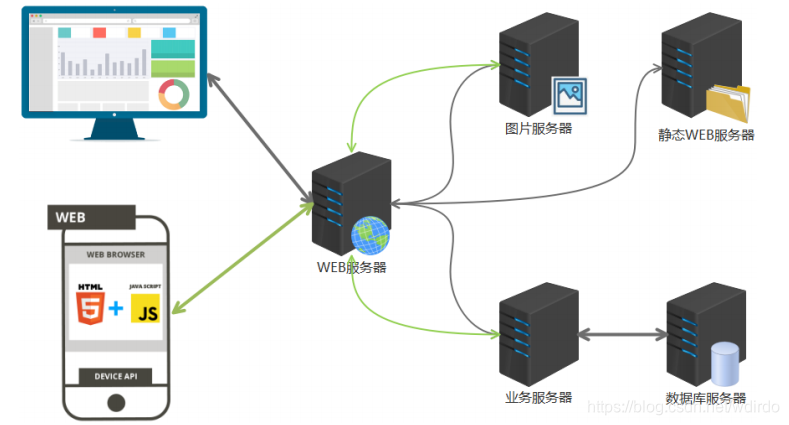

(1)简易拓扑图示：

(2)后端资源分类：

• 静态资源：(永恒不变的资源和可变的资源)
  ①图片：一旦创建好，图片资源文件将不再改变。图片数目多，占用磁盘空间大，一般使用单独的图片服务器。优化：分布式存储/缓存策略(缓存时间可较长)
  ②HTML、CSS、JS：文本文件，前端程序员可以修改这些文件，但修改次数较少，一段时间内保持不变

• 动态资源
  内容有后台程序动态生成，比如查询数据库后，将查询的结果生成为HTML

(3)PC端访问一个网页的过程（WEB原理）

• ①浏览器(client)：访问一个URL(例如：https://www.XXX.com/index.html) --> http请求报文header 首行 --> server加载资源，并构建响应报文
• ②server将html文件响应给client（http响应报文正文部分） html标签和数据 --> 浏览器（解析HTML文件内容 --> 解析为DOM(document object modle --> 渲染)）

==> 目前为止或者一开始仅响应html文件，浏览器第一次只发了一个请求。

---

• ③当浏览器在解析HTML文件内容时，发现<script src=‘index.js’> --> 此时浏览器将发起新的HTTP请求
  发现<img src=‘test.png’> --> 此时浏览器又将发起新的HTTP请求
  main.css --> http请求

==> 以上是在解析html文件内容时，浏览器再向WEB server发起的http请求，其中.js、.css、.png … 请求均为静态资源请求
==> 因此浏览器不是同时向WEB server发起诸多的资源请求的。
==> JS代码中AJAX request请求，异步请求

---

  https://www.XXX.com/index.jsp（动态请求） --> Tomcat --> Java --> mysql
                                               动态生成HTML内容 <--

---

(4)移动端

• JS开发(now)：Nodejs时代、JS开发都使用框架则对于一个小型网站，JS文件少则几万个，但是如果这些JS文件仅仅是因为使用浏览器或者APP访问一下，JS上万的文件传输至客户端? JS的这上万的文件由于相互依赖，导致一次访问需要传输上万的JS资源，（可能使用仅仅只有几千几万行代码）。目前将这上万的JS文件通过代码扫描的方式，找到使用的类和函数，将使用的资源重新打包成一个文件，然后将这一个文件下载至客户端，但是即使这样打包，一个JS文件小则1M/2M，PC端可以抗住这样的流量，但是4G流量就不一定能抗住这样的流量，因此需要提前安装APP，装APP时会将这些静态资源（JS文件）直接装在本地。因此目前在移动端，安装APP时就将静态资源放本地了（图片还是要去WEB server去请求）

• WEB APP访问：
  ①内置了HTML和JS文件，不需要从静态WEB服务器下载JS和HTML，目的是为了减少文件的发送，现代前端开发使用的JS文件太大和太多
  ②有需要才从图片服务器请求图片

后台应用架构

WEB图示中的业务服务器

单体架构 (现在已经不适用现在的业务开发)

JSP、servlet

单体架构不管项目多么打，都打包成一个jar、war部署

服务器有开源的Tomcat、jetty。商业的有Jboss、weblogic、WebSphere、GlassFish

Dobbo

分布式服务框架

将单体程序分解成多个功能模块，模块之间使用Dubbo框架提供的高性能RPC(远程过程调用)通信

阿里开源贡献给ASF，目前已经是Apache的顶级项目

内部协调使用Zookeeper，实现服务注册、服务发现、有服务治理

spring cloud 微服务

将单体应用拆分为粒度更小的单一功能服务

RPC通信
