第二十二章：逻辑架构

22.1：逻辑架构剖析

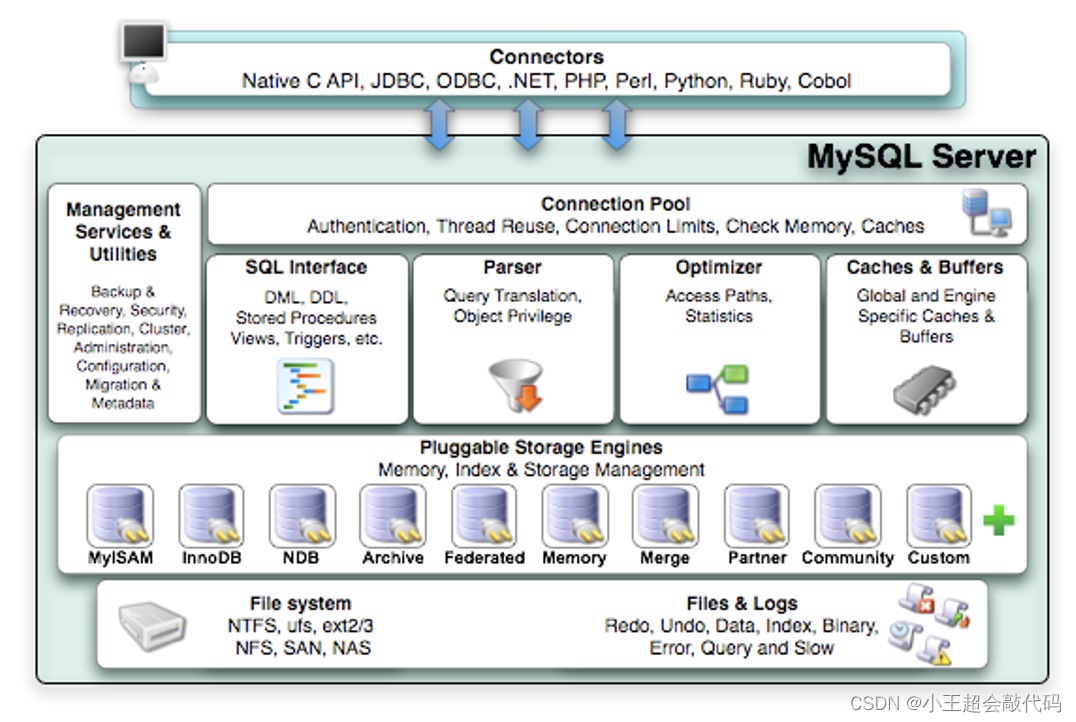

服务器处理客户端请求

MySQL是典型的C/S架构，即Client/Server架构，服务端程序使用的mysqld。不论客户端进程和服务器进程是采用哪种方式进行通信，最后实现的效果都是：客户端进程向服务器进程发送一段文本(SQL语句)，服务器进程处理后再向客户端进程发送一段文本(处理结果)。

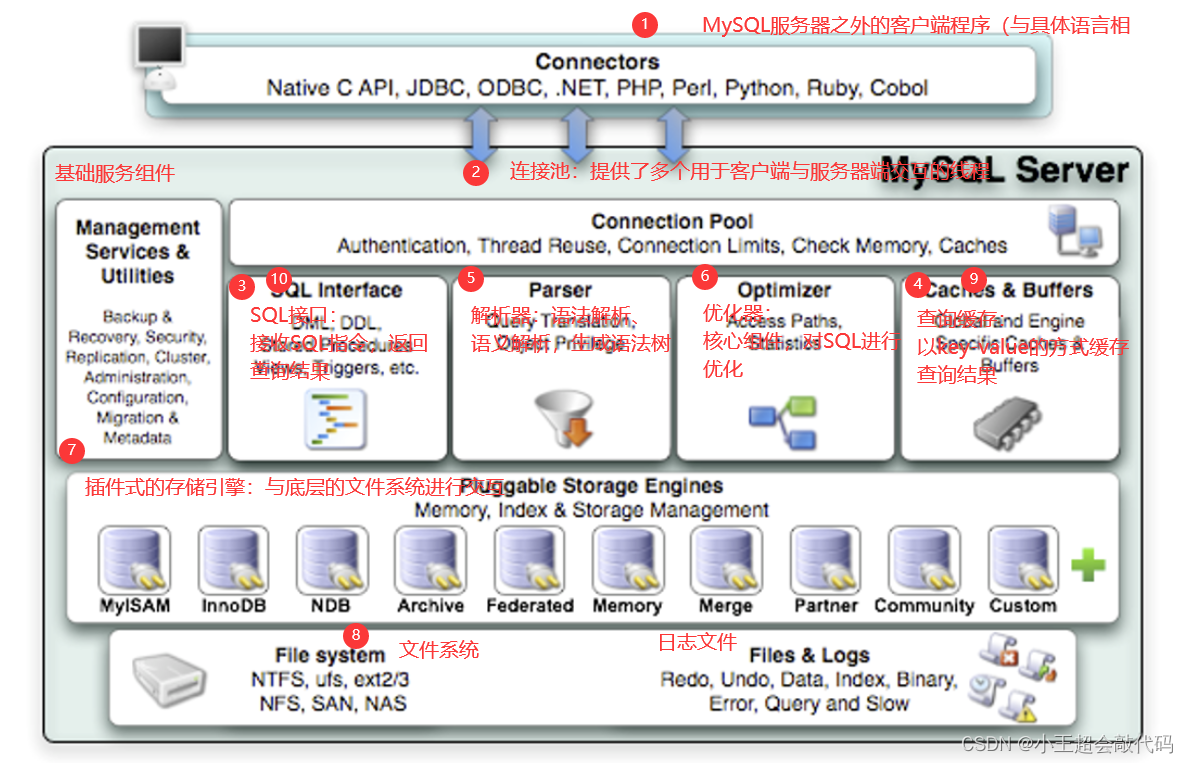

下面具体展开看一下：
Connectors

是不同语言中SQL的交互。MySQL首先是一个网络程序，在TCP之上定义了自己的应用层协议。所以要使用MySQL，我们可以编写代码，跟MySQL Server建立TCP连接，之后按照其定义好的协议进行交互。或者比较方便的办法是调用SDK，但通过SDK来访问MySQL，本质上还是在TCP连接上通过MySQL协议跟MySQL进行交互。
第一层：连接层

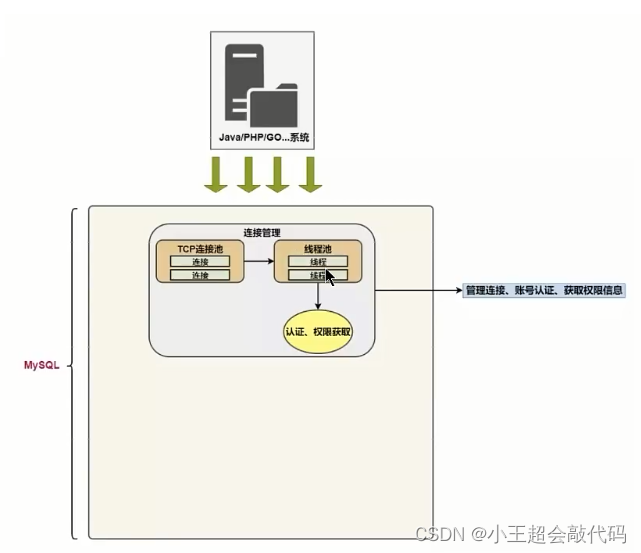

系统(客户端)访问MySQL服务器前，做的第一件是就是建立TCP连接。经过三次握手建立连接成功后，MySQL服务器对TCP传输过来的账号密码做身份认证、权限获取。
- 用户名或密码不对，会受到一个Access denied for user错误，客户端程序结束执行。
- 用户名密码认证通过，会从权限表查出账号拥有的权限与连接关联，之后的权限判断逻辑，都将依赖于此时读到的权限。
多个系统都可以和MySQL服务器建立连接，每个系统建立的连接肯定不止一个。所以，为了解决TCP无限创建与TCP频繁创建销毁带来的资源耗尽、性能下降问题。MySQL服务器里有专门的TCP连接池限制连接数，采用长连接模式复用TCP连接。
第二层：服务层

主要完成大多数的核心服务功能，【sql接口、缓存的查询】在该层，服务器会解析查询并创建相应的内部解析树，并对其完成相应的优化。如果是SELECT语句，服务器还会查询内部缓存。
- SQL Interface：SQL接口
  1. 接收用户的SQL命令，并且返回用户需要查询的结果。比如SELECT ... FROM就是调用SQL Interface。
  2. MySQL支持DML(数据操作语言)、DDL(数据定义语言)、存储过程、视图、触发器、自定义函数等多种SQL语言接口。
- Parser：解析器
  1. 在解析器中对SQL语句进行语法分析、语义分析。将SQL语句分解成数据结构，并将这个结构传递到后续步骤，以后SQL语句的传递和处理就是基于这个结构的。
  2. 在SQL命令传递到解析器的时候会被解析器验证和解析，并为其创建语法树，并根据数据字典丰富查询语法树，会验证该客户端是否具有执行查询的权限。
- Optimizer：查询优化器
  1. SQL语句在语法解析之后、查询之前会使用查询优化器确定SQL语句的执行路径，生成一个执行计划。
  2. 这个执行计划表名应该使用哪些索引进行查询(全表检索还是使用索引检索)，表之间的连接顺序如何，最后会按照执行计划中的步骤调用存储引擎提供的方法来真正的执行查询，并将查询结果返回给用户。
  3. 它使用选取-投影-连接策略进行查询
```
# 这个SELECT查询显示根据WHERE语句进行选取，而不是将表全部查询出来以后再进行gender过滤。
# 这个SELECT查询先根据id和name进行属性投影，而不是将属性全部取出来以后再进行过滤，
# 将这个两个查询条件连接起来生成最终查询结果
SELECT id, name FROM student WHERE gender
```
