activiti学习笔记1

本文详细介绍Activiti工作流引擎的安装配置与实践应用,涵盖Activiti7.0.0.Beta版本的环境搭建、数据库设置、Maven工程创建、流程建模与部署等关键步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

官方网站: https://www.activiti.org/;目前最新版本: Activiti7.0.0.Beta


工作流

工作流(Workflow),就是通过计算机对业务流程自动化执行管理。它主要解决的是“使在多个参与者之间按照某种预定义的规则自动进行传递文档、信息或任务的过程,从而实现某个预期的业务目标,或者促使此目标的实现”



工作流系统

一个软件系统中工作流的功能是对系统的业务流程进行自动化管理,所以工作流是建立在业务流程的基础上,所以一个软件的系统核心根本上还是系统的业务流程,工作流只是协助进行业务流程管理。即使没有工作流业务系统也可以开发运行,只不过有了工作流可以更好的管理业务流程,提高系统的可扩展性。



应用

适用行业如消费品行业,制造业,电信服务业,银证险等金融服务业,物流服务业,物业服务业,物业管理,大中型进出口贸易公司,政府事业机构,研究院所及教育服务业等,特别是大的跨国企业和集团公司



Activiti

Activiti 是一个工作流引擎, 可以将业务系统中复杂的业务流程抽取出来,使用专门的建模语言(BPMN2.0)进行定义,业务系统按照预先定义的流程进行执行,实现了业务系统的业务流程由 activiti 进行管理,减少业务系统由于流程变更进行系统升级改造的工作量,从而提高系统的健壮性,同时也减少了系统开发维护成本。



BPMN

BPMN(Business Process Model And Notation) - 业务流程模型和符号 是由 BPMI(BusinessProcess ManagementInitiative)开发的一套标准的业务流程建模符号,使用 BPMN 提供的符号可以创建业务流程。Activiti 就是使用 BPMN 2.0 进行流程建模、流程执行管理,它包括很多的建模符号。Bpmn 图形其实是通过 xml 表示业务流程。



开发环境

Jdk1.8 或以上版本。Mysql 5 及以上的版本或其他h2, mysql, oracle, postgres, mssql, db2等数据库。



1.安装bpmn插件

Eclispe:Name: Activiti BPMN 2.0 designer;Location: http://activiti.org/designer/update/

idea:plugins : actiBPM ,如果不成功,下载好jar包,进行导入



2.创建数据库

Activiti 支持的数据库

创建 mysql 数据库 activiti(名字任意):CREATE DATABASE activiti



3.创建maven的java工程

pom.xml

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.shannon.activity</groupId>
  <artifactId>activity-01</artifactId>
  <version>1.0-SNAPSHOT</version>

  <properties>
    <slf4j.version>1.7.21</slf4j.version>
    <log4j.version>1.2.12</log4j.version>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-engine</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-spring</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-bpmn-model</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-bpmn-converter</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-json-converter</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-bpmn-layout</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>org.activiti.cloud</groupId>
      <artifactId>activiti-cloud-services-api</artifactId>
      <version>7.0.0.Beta1</version>
    </dependency>

    <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>5.1.25</version>
    </dependency>

    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.12</version>
    </dependency>

    <!-- log start -->
    <dependency>
      <groupId>log4j</groupId>
      <artifactId>log4j</artifactId>
      <version>${log4j.version}</version>
    </dependency>
    <dependency>
      <groupId>org.slf4j</groupId>
      <artifactId>slf4j-api</artifactId>
      <version>${slf4j.version}</version>
    </dependency>
    <dependency>
      <groupId>org.slf4j</groupId>
      <artifactId>slf4j-log4j12</artifactId>
      <version>${slf4j.version}</version>
    </dependency>
    <!-- log end -->

    <dependency>
      <groupId>org.mybatis</groupId>
      <artifactId>mybatis</artifactId>
      <version>3.4.2</version>
    </dependency>

    <dependency>
      <groupId>commons-dbcp</groupId>
      <artifactId>commons-dbcp</artifactId>
      <version>1.4</version>
    </dependency>
    <dependency>
      <groupId>commons-io</groupId>
      <artifactId>commons-io</artifactId>
      <version>2.5</version>
    </dependency>

  </dependencies>


  <repositories>
    <repository>
      <id>alfresco</id>
      <name>Activiti Releases</name>
      <url>https://artifacts.alfresco.com/nexus/content/repositories/activiti-releases/</url>
      <releases>
        <enabled>true</enabled>
      </releases>
    </repository>
  </repositories>
</project>



log4j.properties

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE            debug   info   warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE

# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE

# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r [%15.15t] %-5p %30.30c %x - %m\n

# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=E:\ccicall\axis.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r [%15.15t] %-5p %30.30c %x - %m\n


activiti.cfg.xml


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
						http://www.springframework.org/schema/contex http://www.springframework.org/schema/context/spring-context.xsd
						http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx.xsd">

    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver" />
        <property name="url" value="jdbc:mysql://localhost:3306/activiti?serverTimezone=UTC" />
        <property name="username" value="root" />
        <property name="password" value="root" />
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="1" />
    </bean>

    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="dataSource" ref="dataSource"></property>
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>

    <!--<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti"/>
        <property name="jdbcUsername" value="root"/>
        <property name="jdbcPassword" value="root"/>
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>-->
</beans>

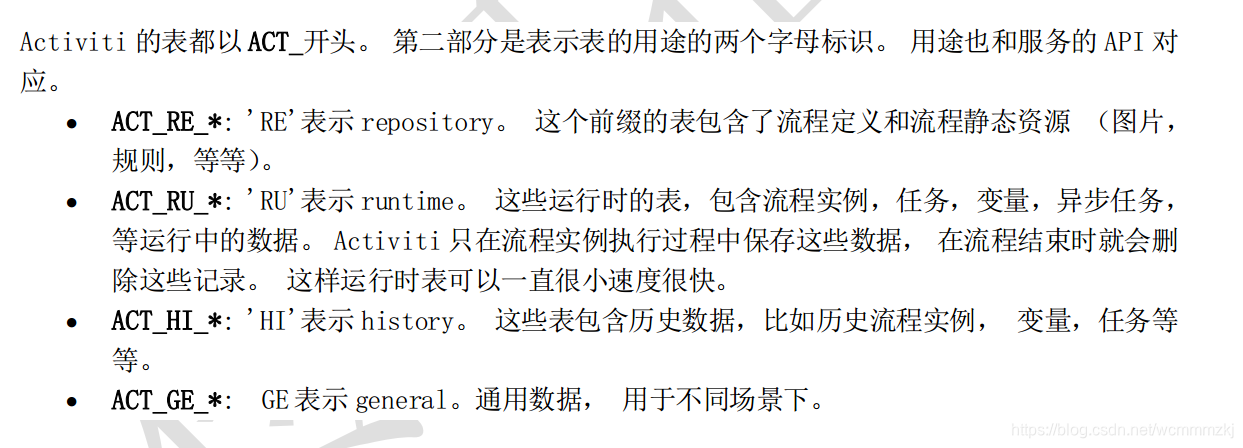

编写程序建表

/**
     * 建表方式1
     */
    @Test
    public void testCreateTable(){
        ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
        ProcessEngine processEngine = configuration.buildProcessEngine();
    }

    /**
     * 建表方式2
     */
    @Test
    public void testCreateTable2(){
        //创建默认ProcessEngine条件:1.配置文件名必须是:activiti.cfg.xml;
        // 2.2.org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration的id名必须是processEngineConfiguration
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

    }

新建bpmn文件(附带png图片)部署,然后启动

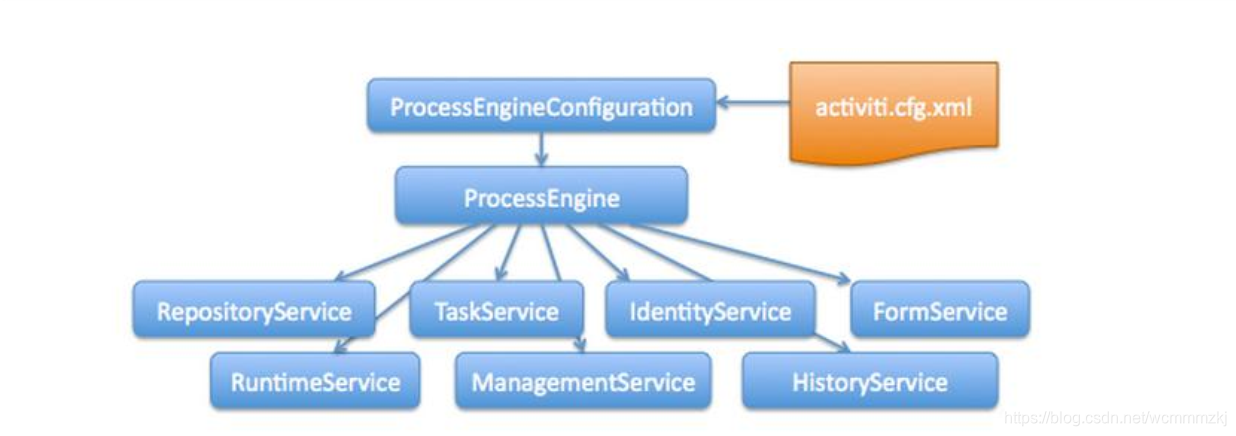

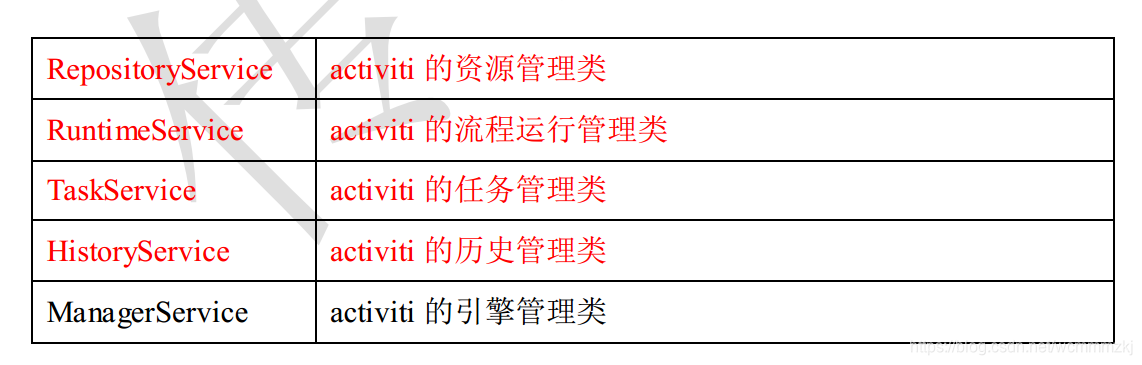

通过 ProcessEngine 创建 Service, Service 是工作流引擎提供用于进行工作流部署、执行、管理的服务接口。
