20250626开发板NanoPi NEO Core的以太网的接线顺序

20250626开发板NanoPi NEO Core的以太网的接线顺序
2025/6/26 18:06

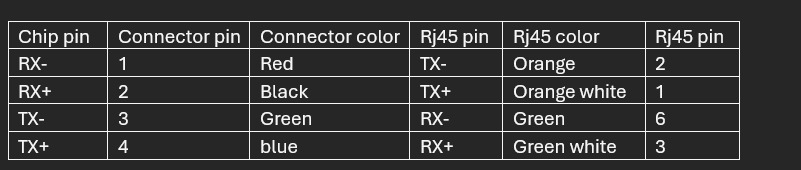

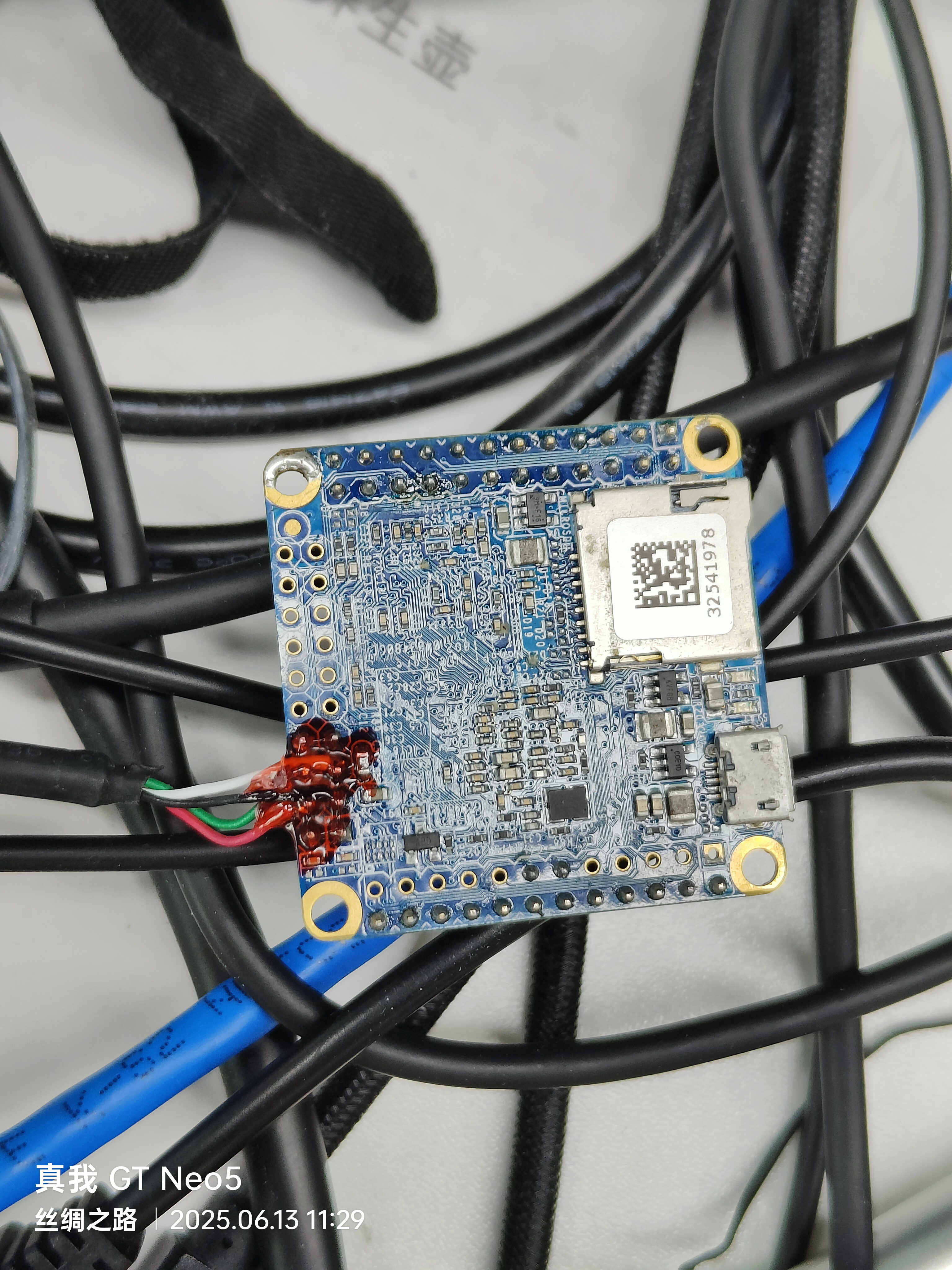

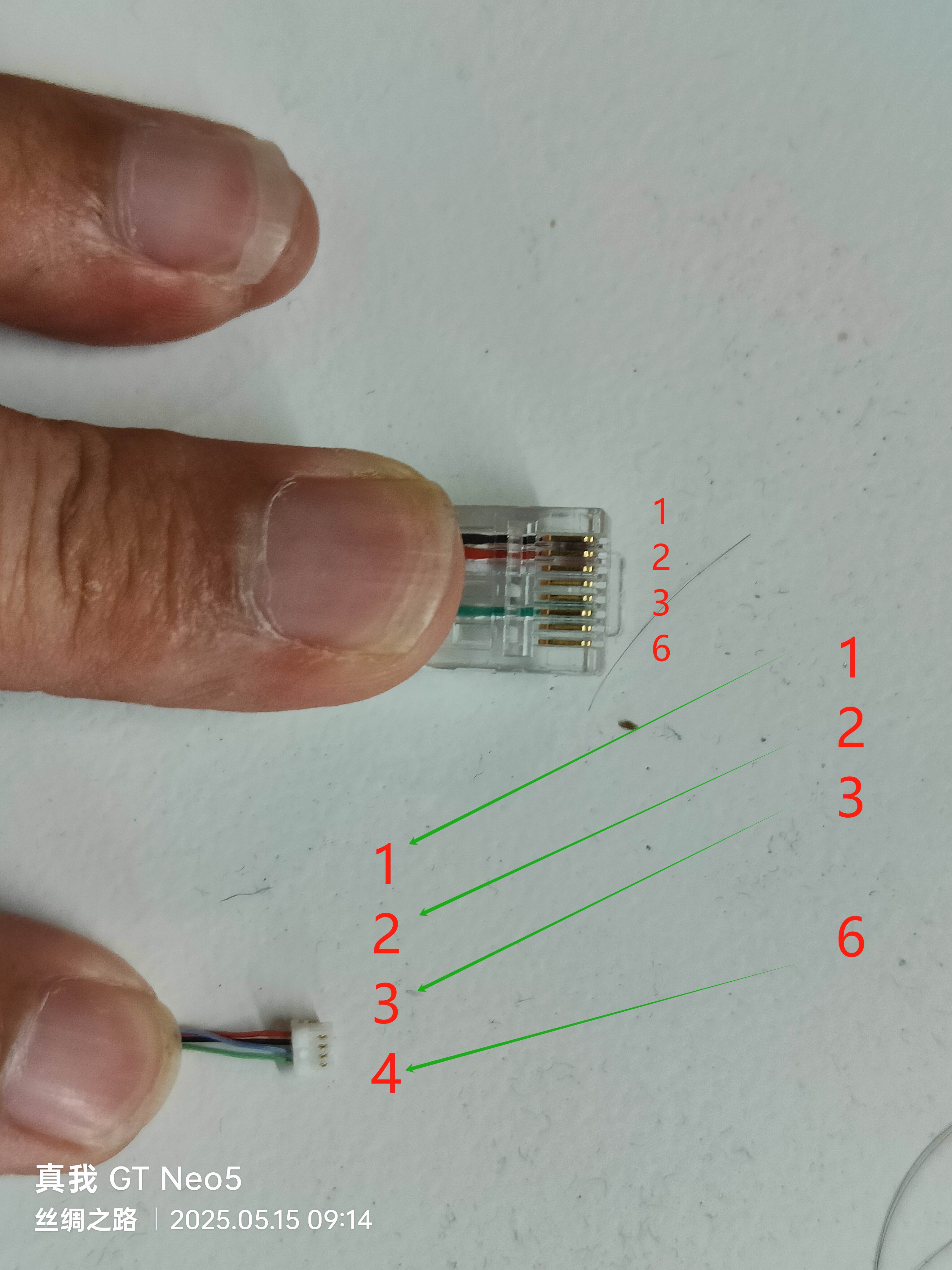

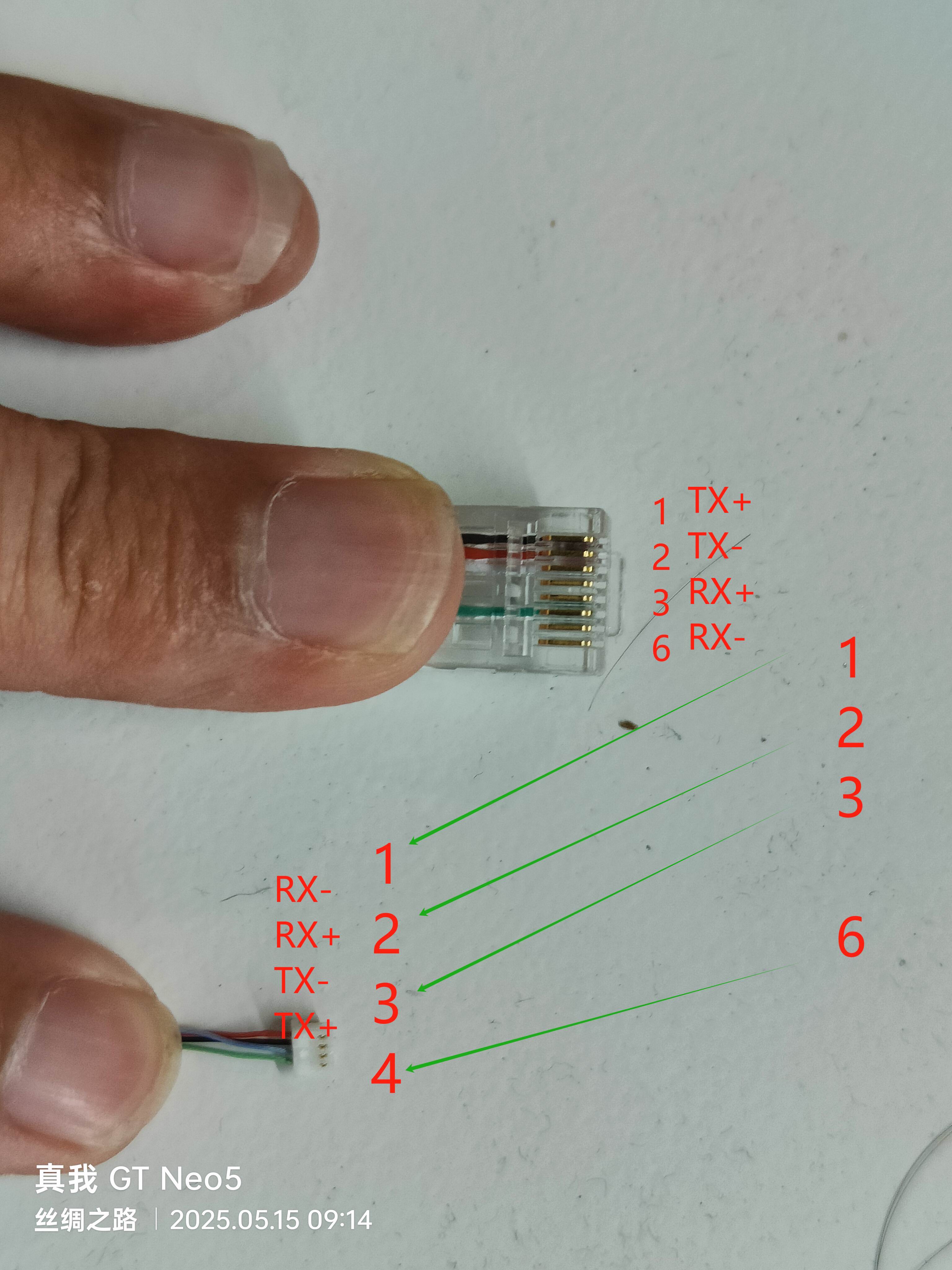

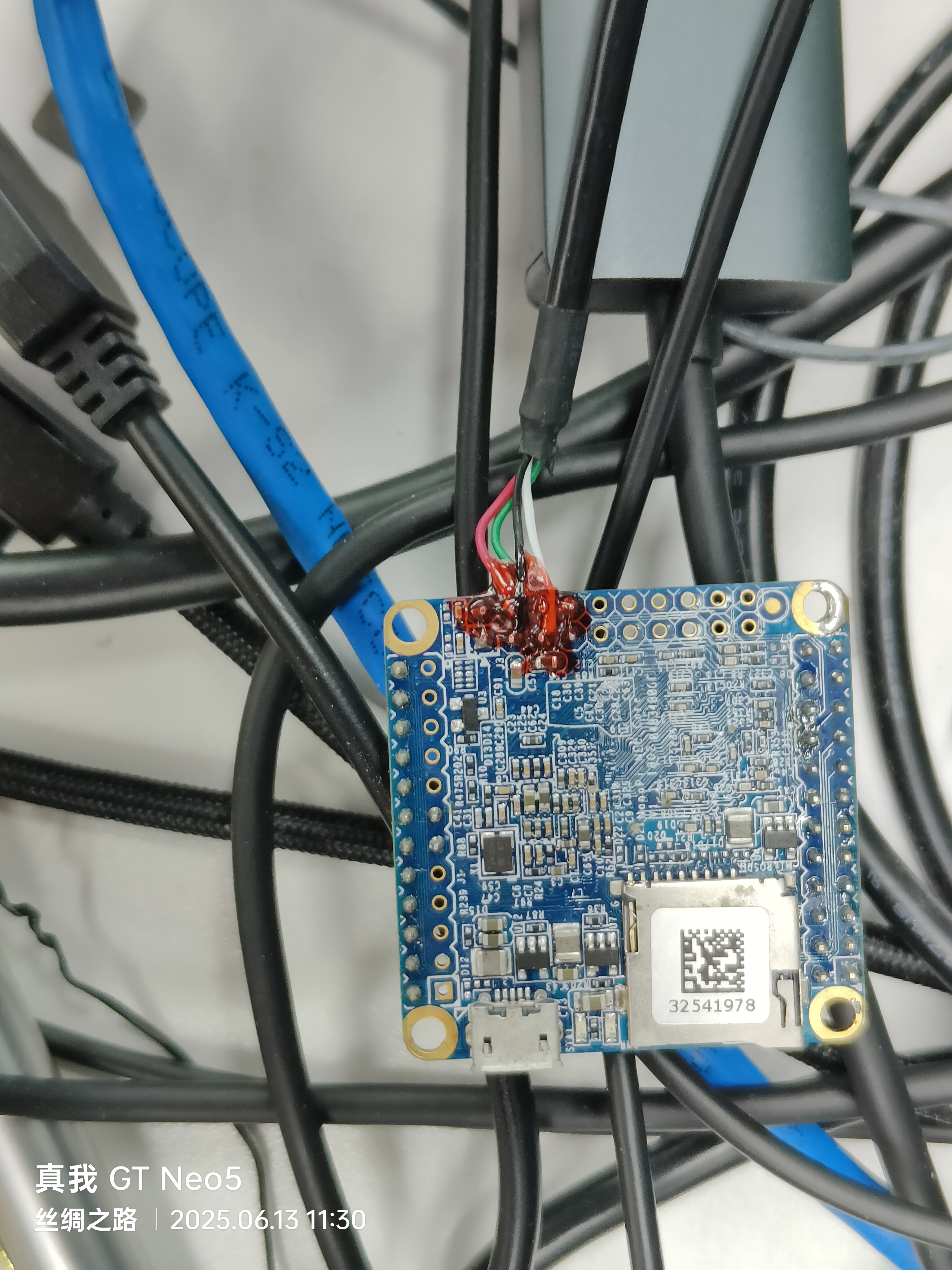

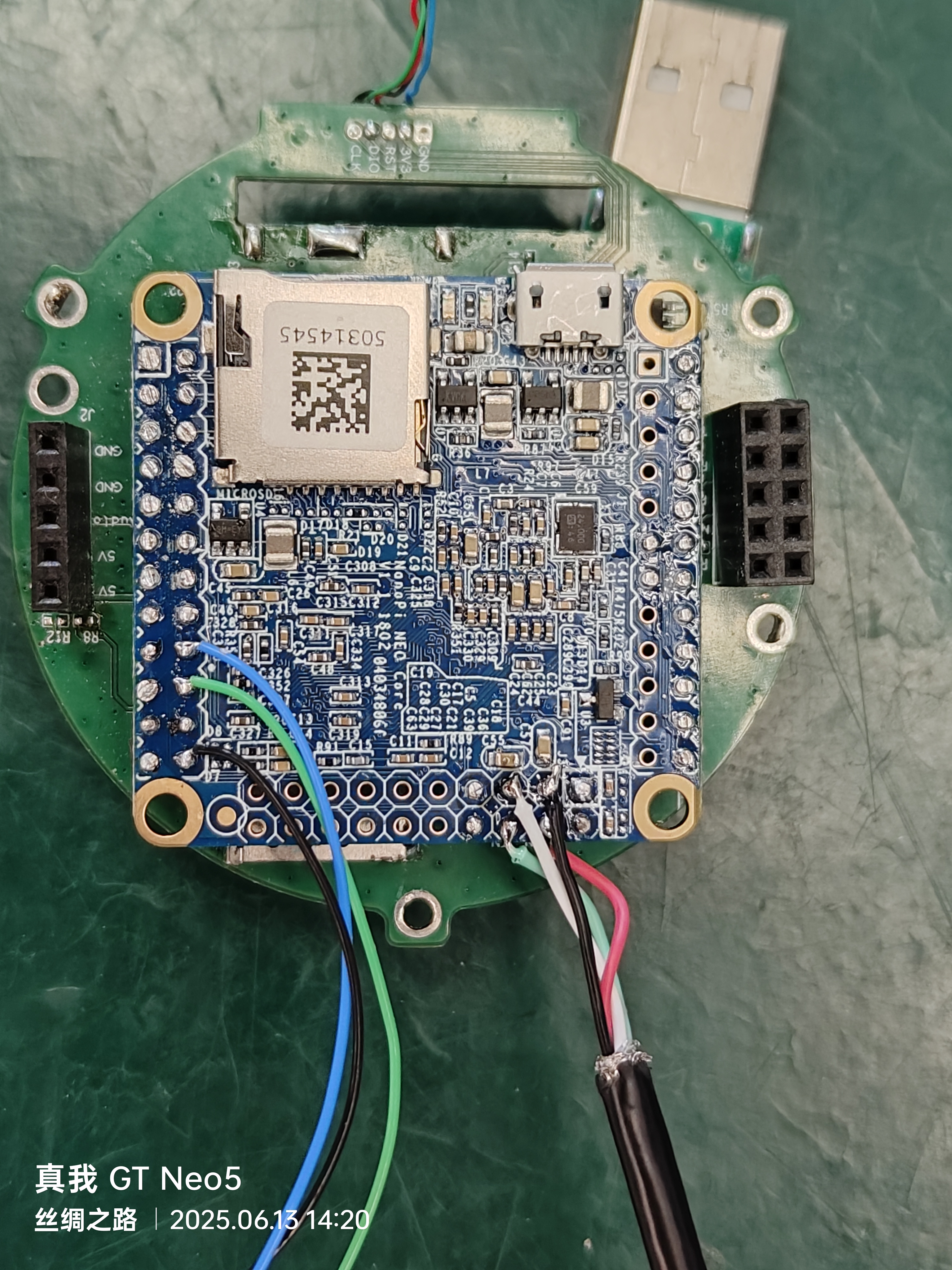

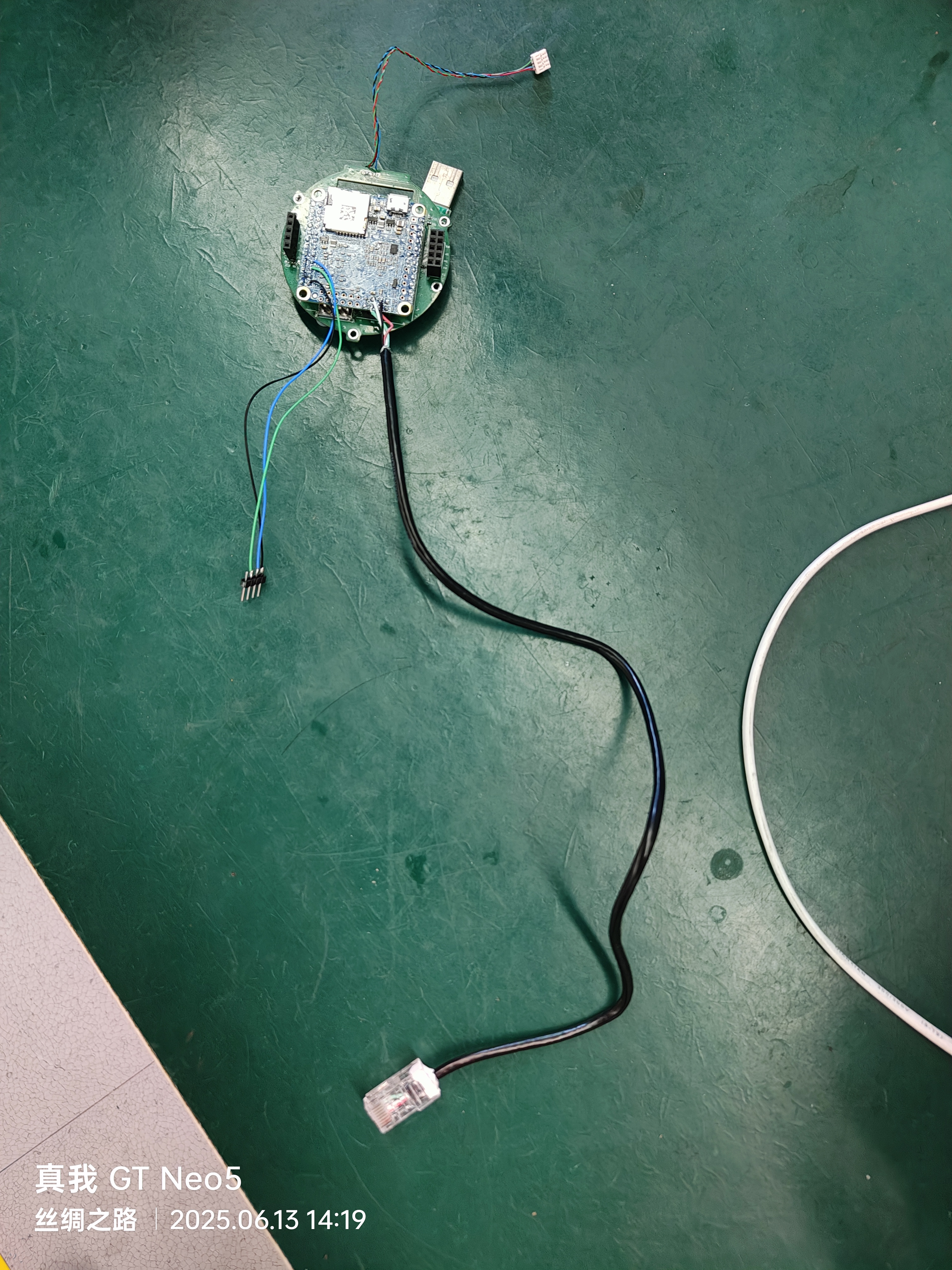

缘起：需要给NanoPi NEO Core接网线，但是友善之臂的WIFI在线教程虽然有指明以太网的位置，但是没有线序。
如果你买了 NanoPi NEO Core 的底板，那拿着万用表一根根测量肯定能够量的出来。

看说明，也就是 NanoPi NEO Core核心板本来是千兆以太网卡的。
但是 NanoPi NEO Core核心板 出于省空间的考虑，精简了一半【4根】网线成为100Mbps以太网卡了。

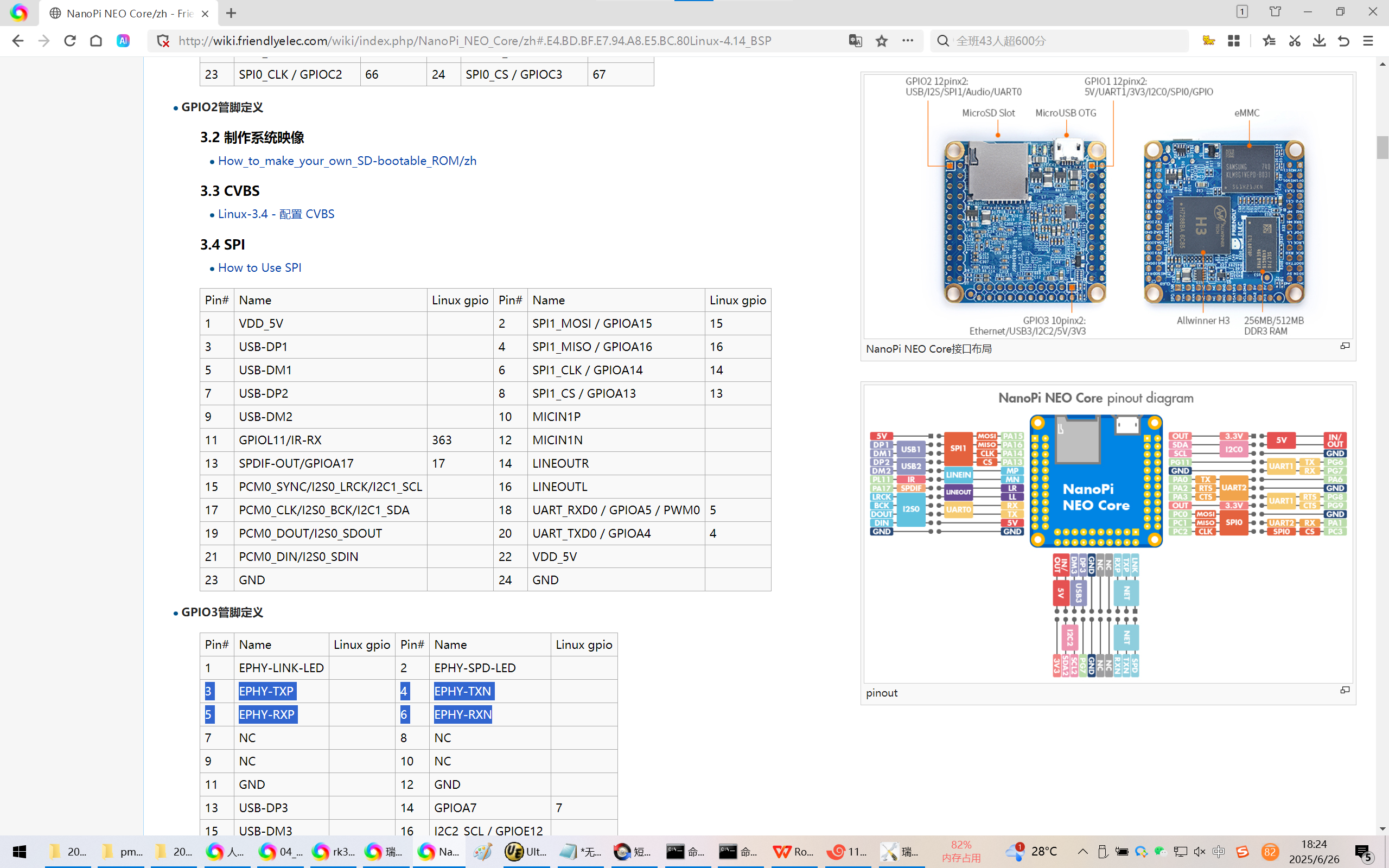

参考资料：
https://wiki.friendlyelec.com/wiki/index.php/Main_Page

http://wiki.friendlyelec.com/wiki/index.php/NanoPi_NEO_Core/zh#.E4.BD.BF.E7.94.A8.E5.BC.80Linux-4.14_BSP
NanoPi NEO Core/zh
