缘起：在荣品的PRO-RK3566开发板的Android13系统，点 海罗光电的屏出现了白色条纹。
条纹在开机完成之后不会消失。但是按休眠/唤醒即可恢复正常。
通过示波器比对上电时序，发现开机的时候没有没有VDDI【开机完成会自动拉高VDDI】，会有概率性开机白屏的异常。

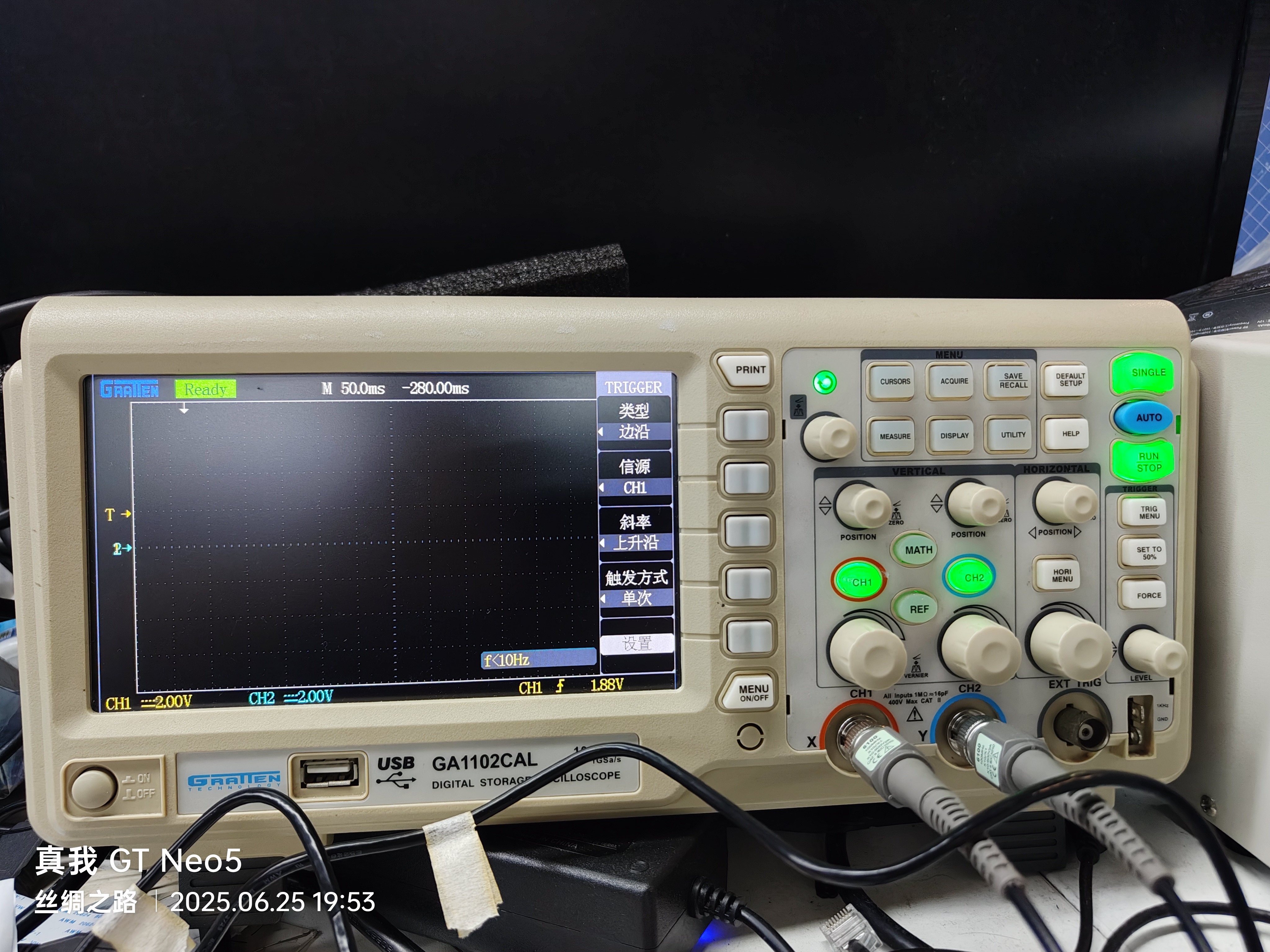

【设置触发的小经验】

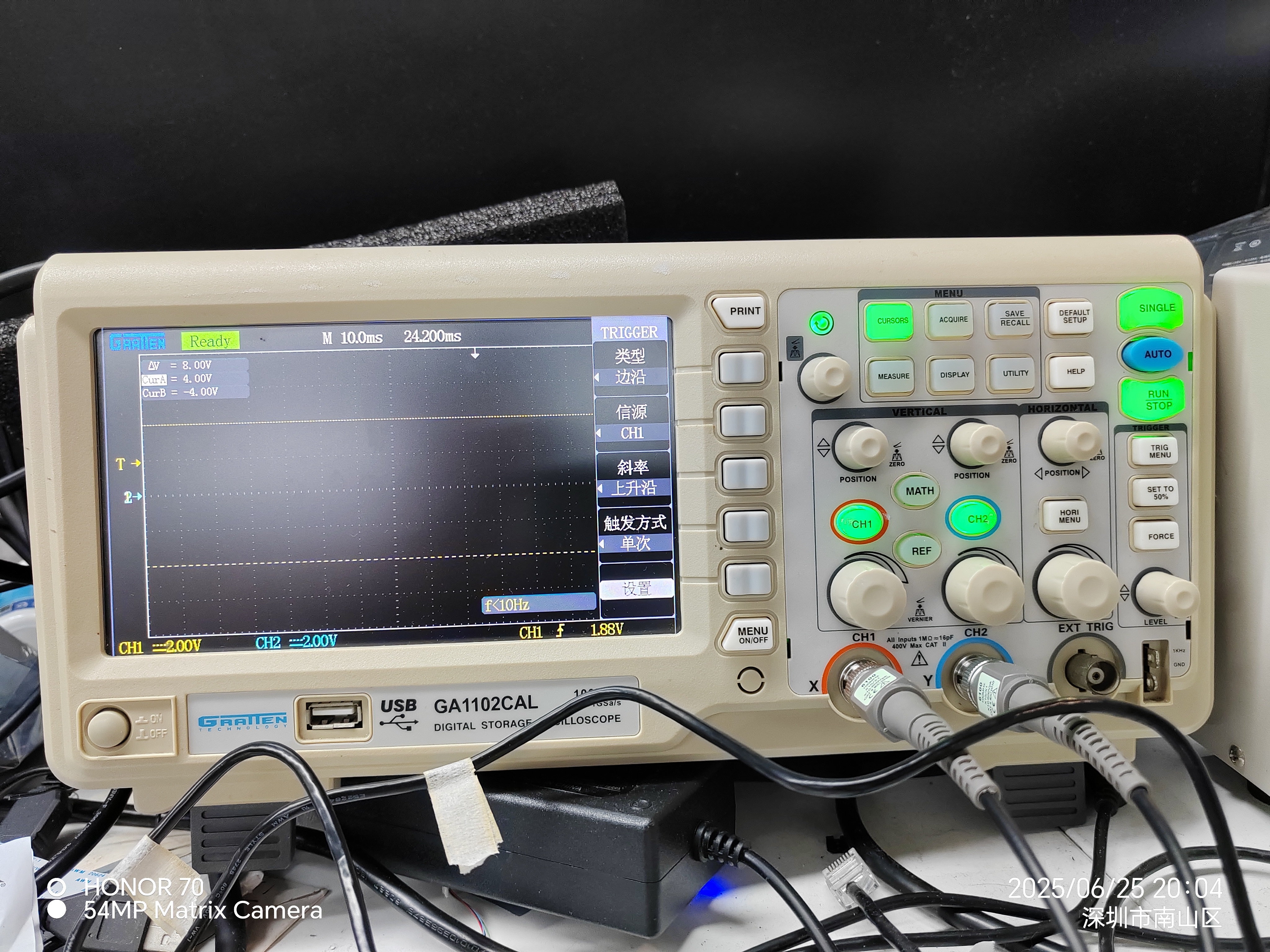

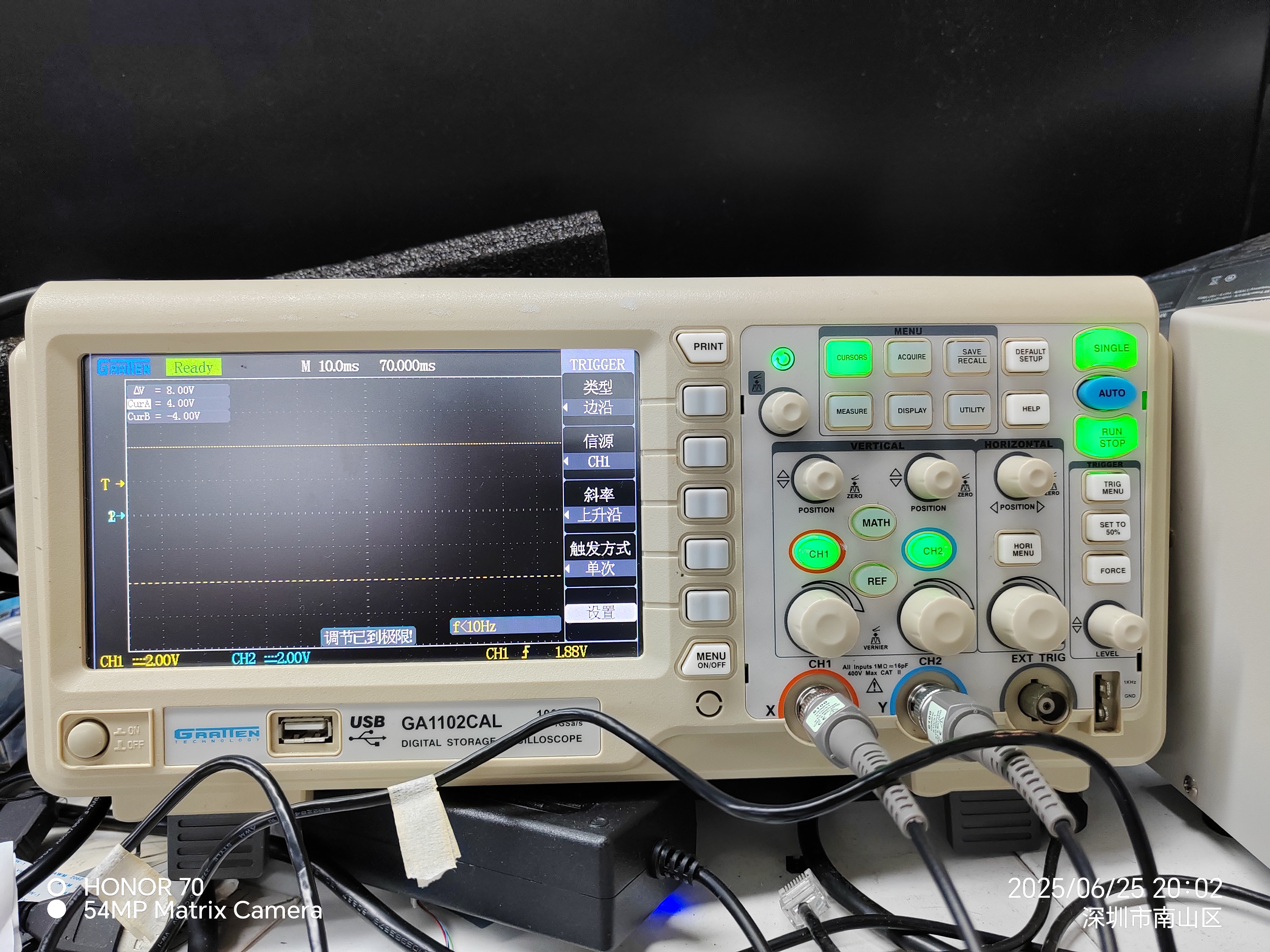

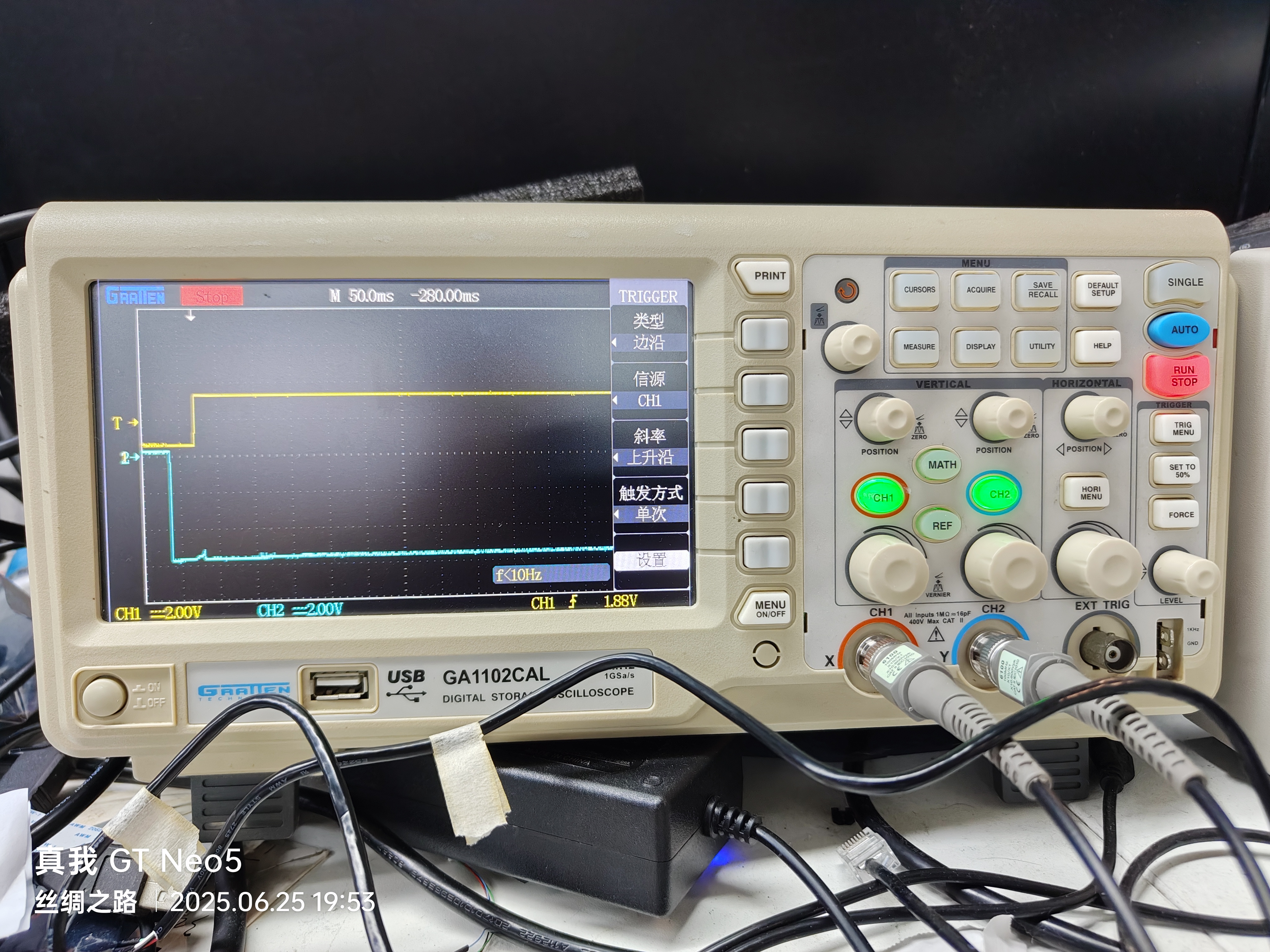

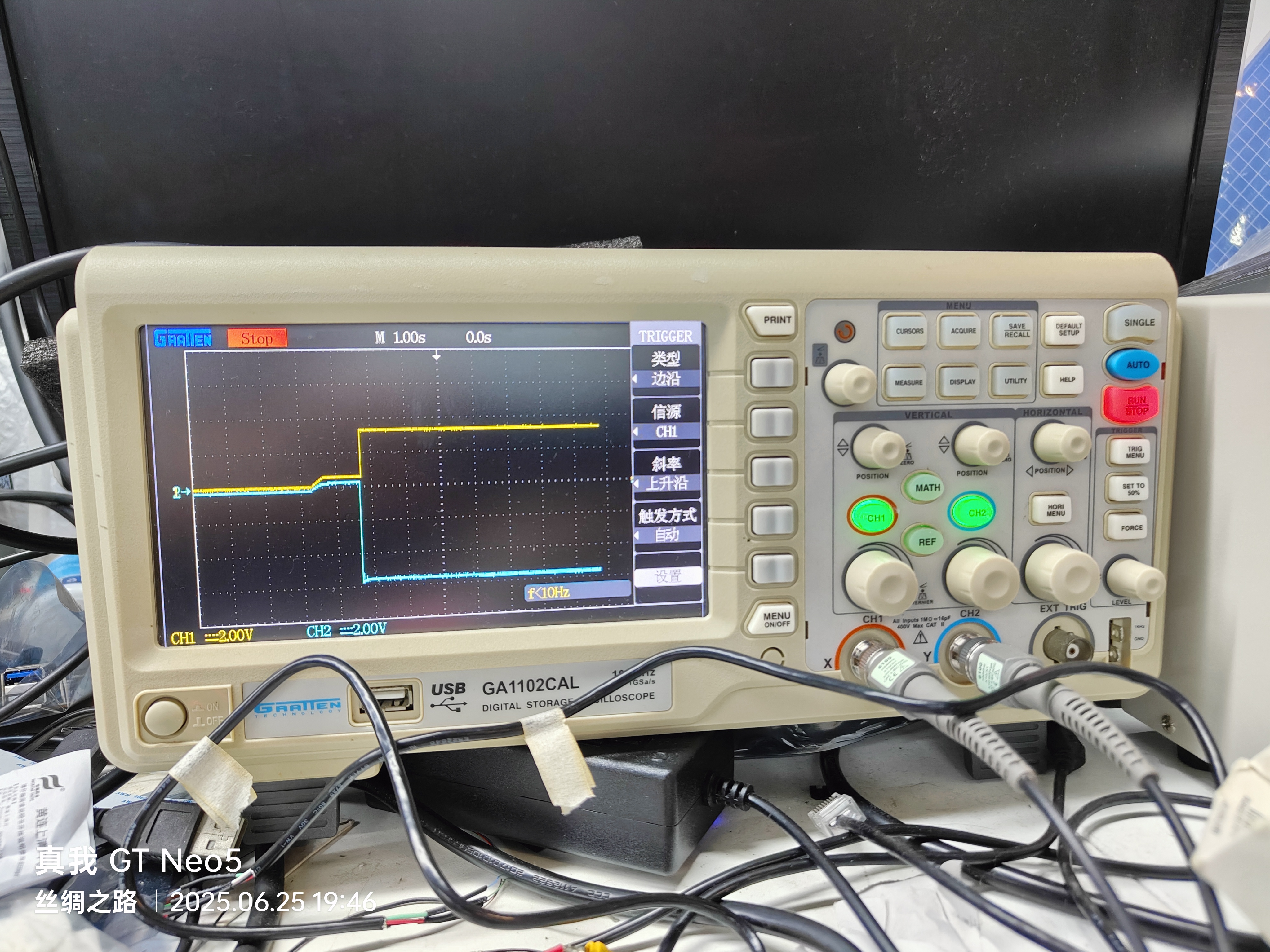

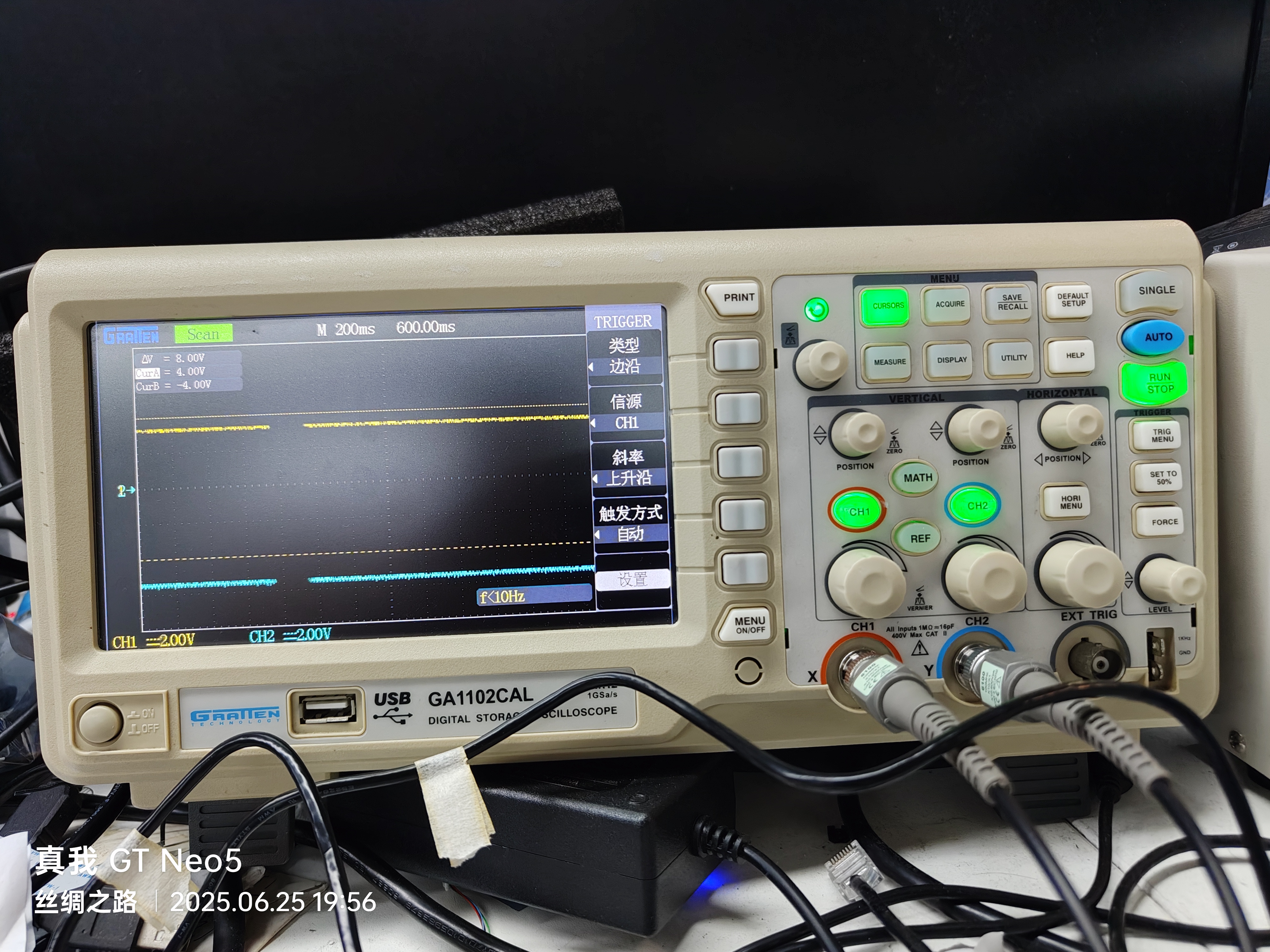

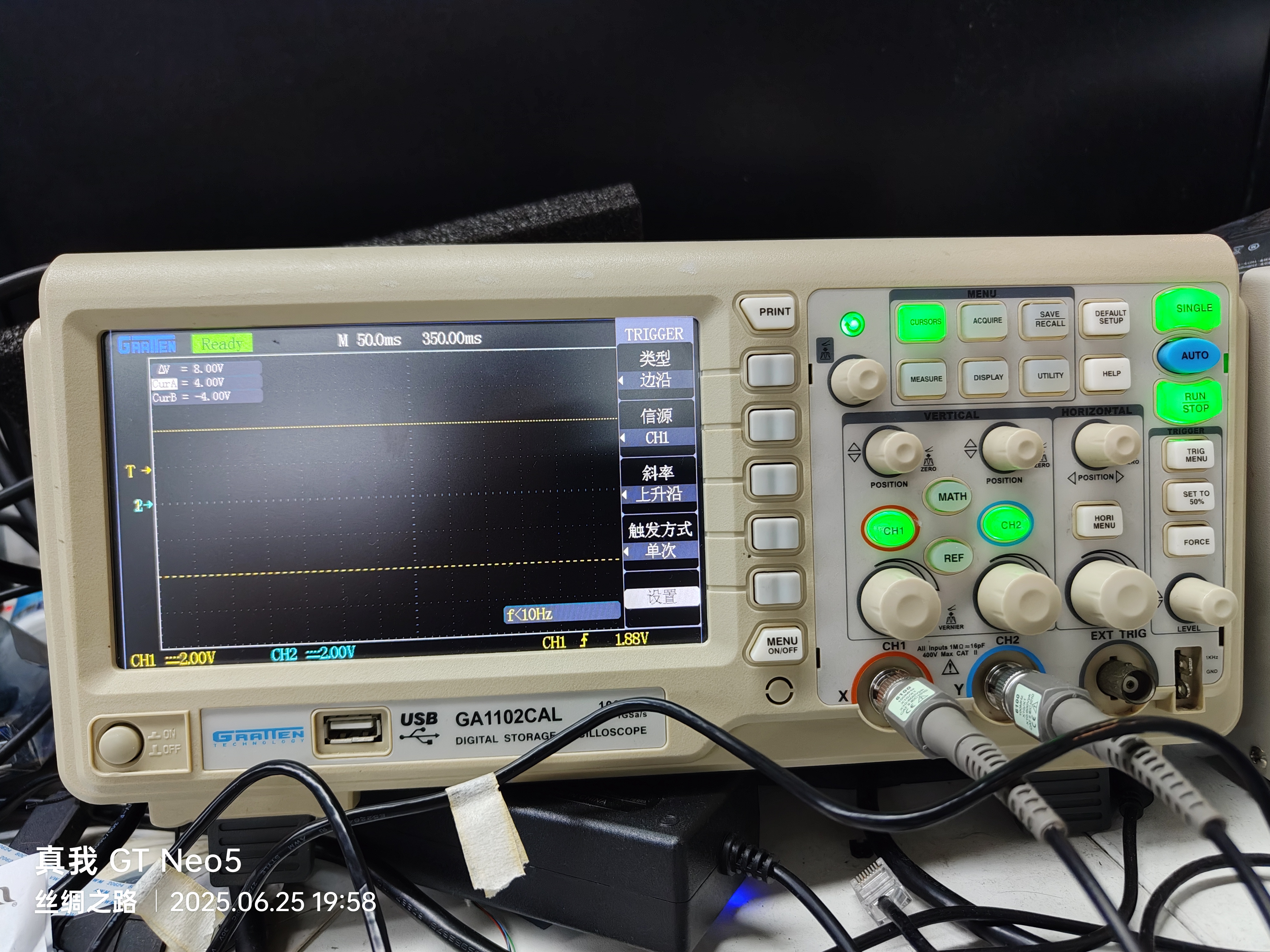

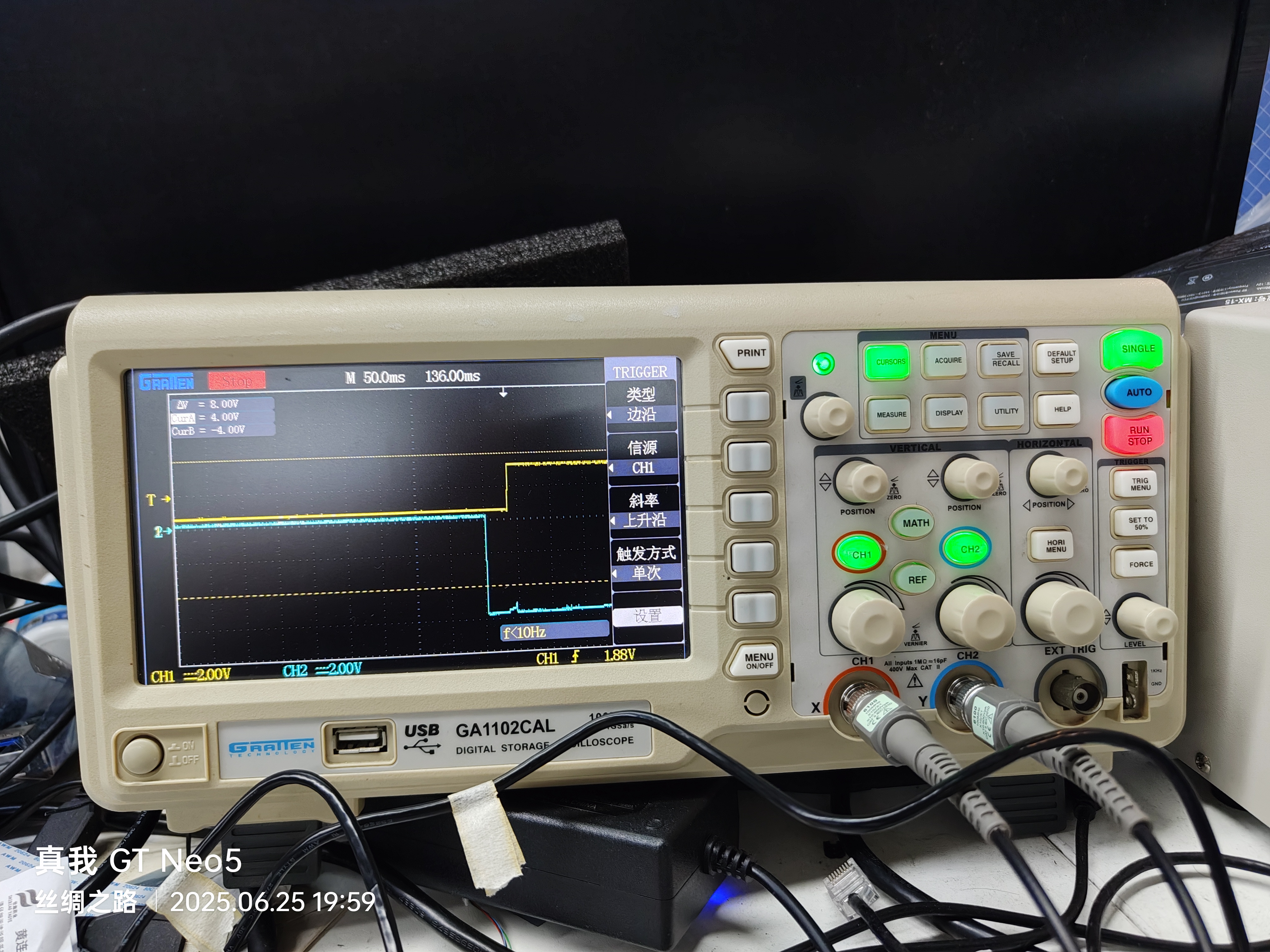

1、按 TRIG MENU，
类型：边沿
信源：CH1
斜率：上升沿
触发方式：单次

面板设置：SNGLE、RUN/STOP。

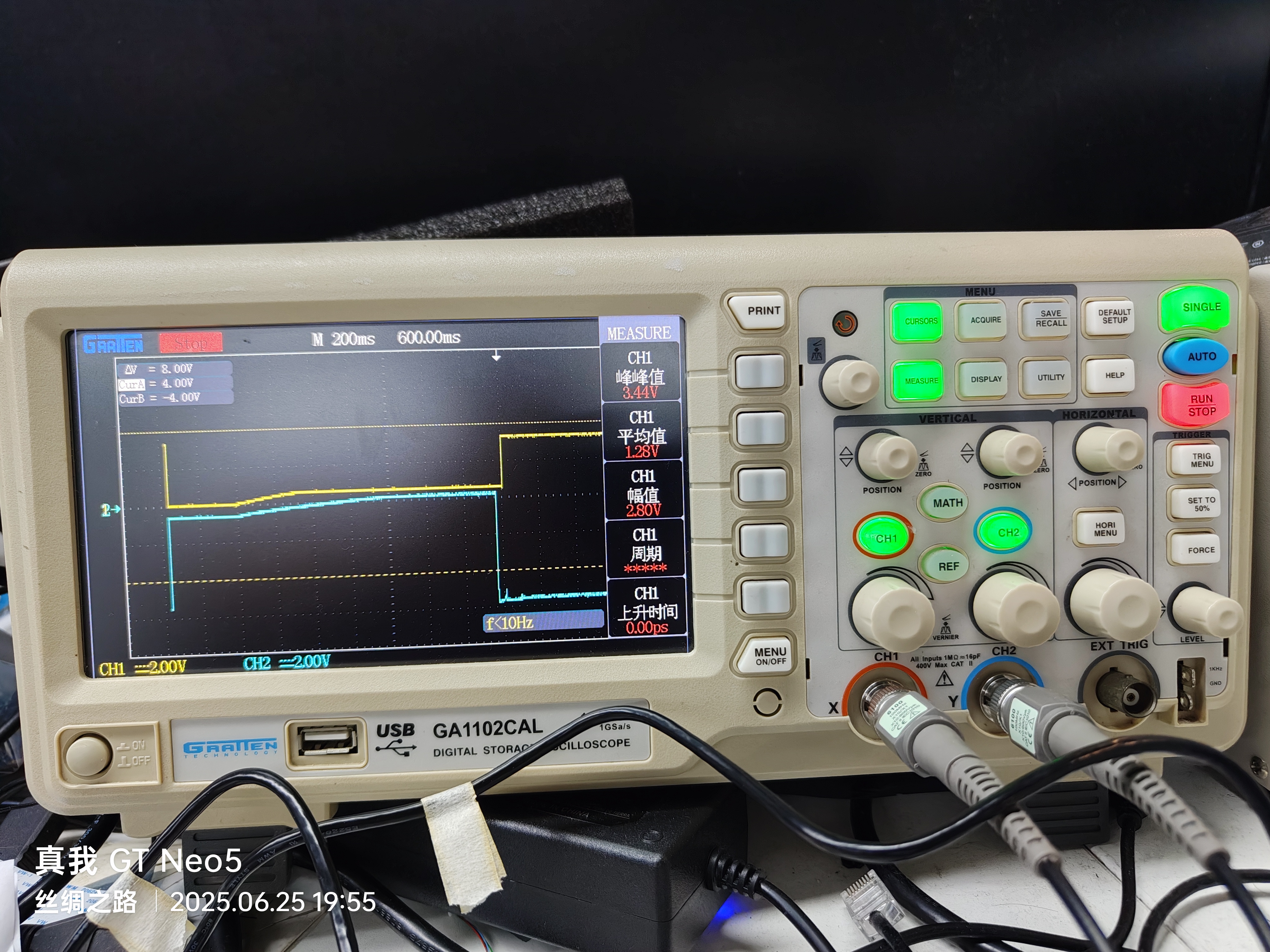

【可选】CURSORS、MEASURE

重点确认VDDI、VDD/VEE、RST的时序配置是否正确。

海罗的TP问题：
1、【今天】上电无触摸：需要排除 座子/排线接触不良的情况。
海罗 罗德强老板说是它们的供应商带座子来货的。
考虑胶布补强。

2、【以前】触摸卡顿的问题：当时发现机体比较热/烫手，需要排除过热的问题。

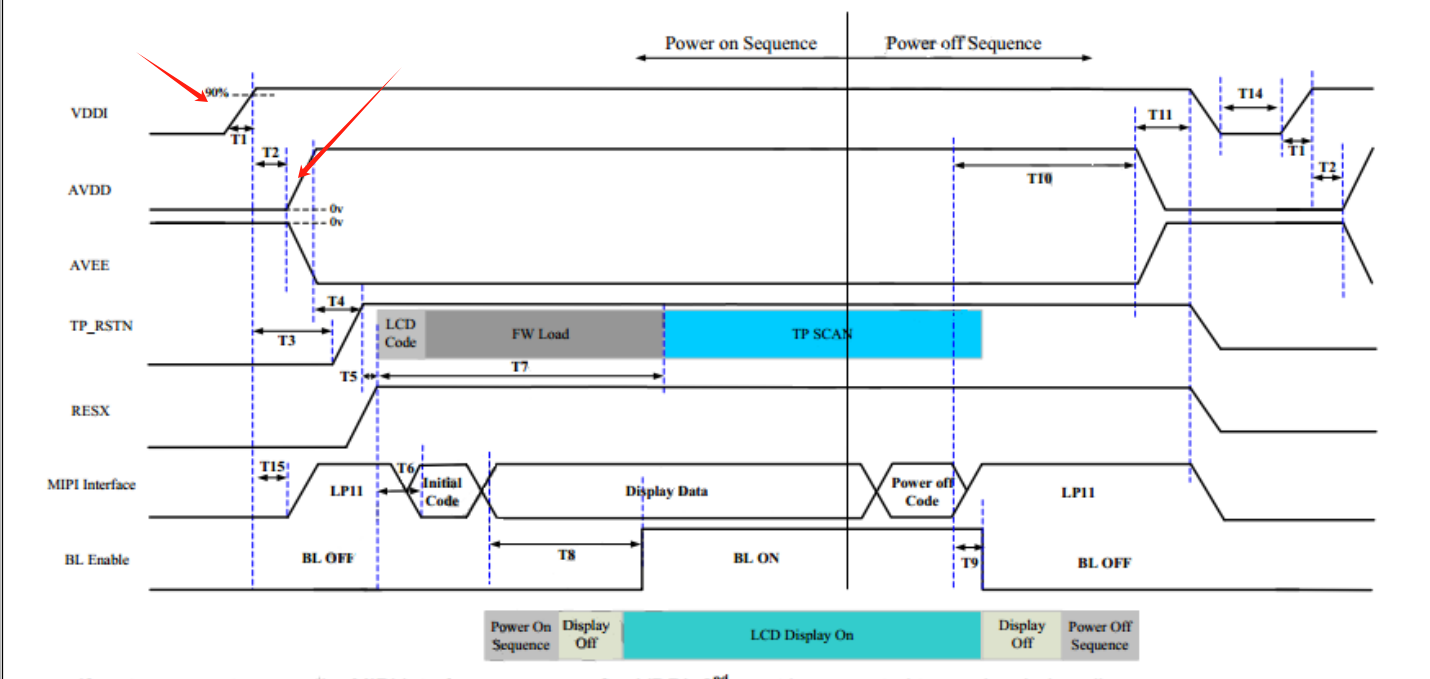

我司 LCD屏 有时序要求。
VDDI → AVDD/AVEE → RESX
VDDI受控于GPIO2C6，在DTS设备树中配置为uboot阶段上拉。  32*2+8*2+6=86
VDD/VEE受控于 GPIO0C0。  16
RESET受控于 GPIO0B7

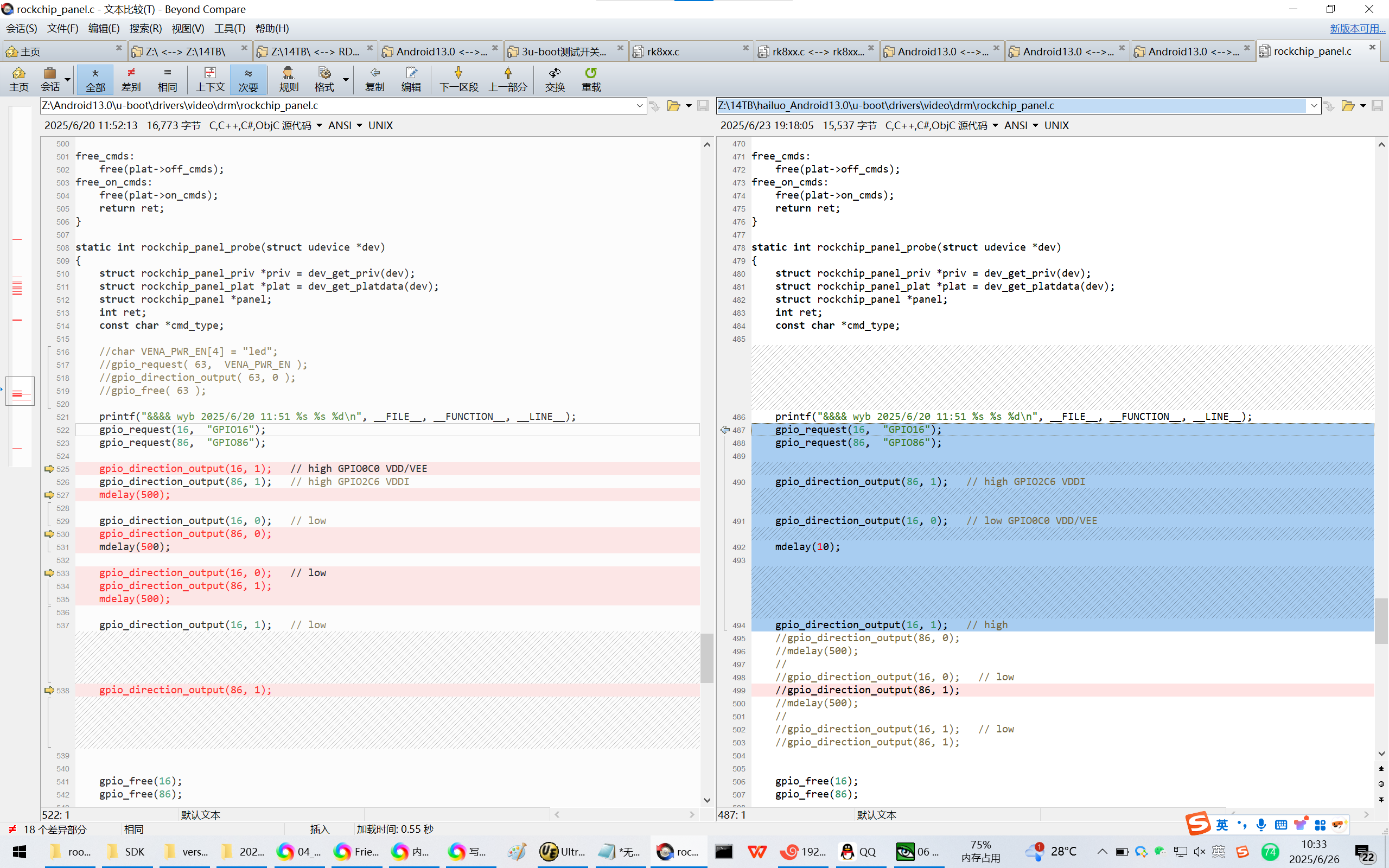

在uboot中：
Z:\Android13.0\u-boot\drivers\video\drm\rockchip_panel.c
panel_simple_prepare函数中的

priv->power_supply
和
priv->enable_gpio

我希望 能够对应于 VDD/VEE。请问 该如何配置DTS？
让它们对应起来呢？

LCD亮/显示正常。TP没有反应。
如电话沟通：
1、首先在debug/dmesg中查看下发的init码【gt芯片】。
FT5X06【FT5206/FT5406】的驱动中没有init码，应该是固化在触控芯片中了。看/检查probe等驱动函数的执行情况。

2、检查I2C通讯。I2C不通，肯定不能过probe。

3、检查中断处理函数/示波器查看中断信号。
我在驱动的interrupt处理函数中有加打印，以前不能用/TP异常以接触不良处理。
断电，重新插拔排线。【这种处理不能排除程序/驱动异常了】

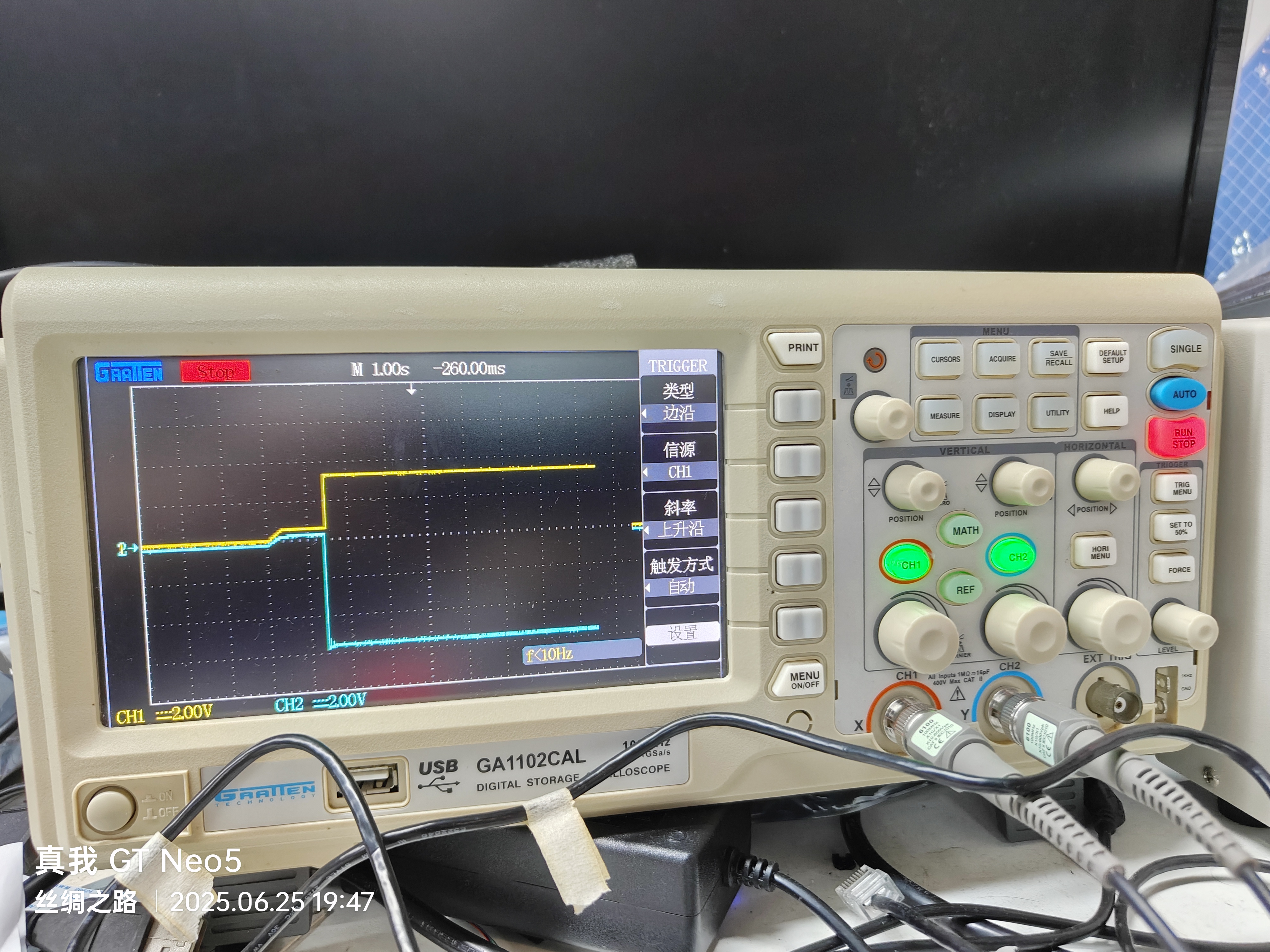

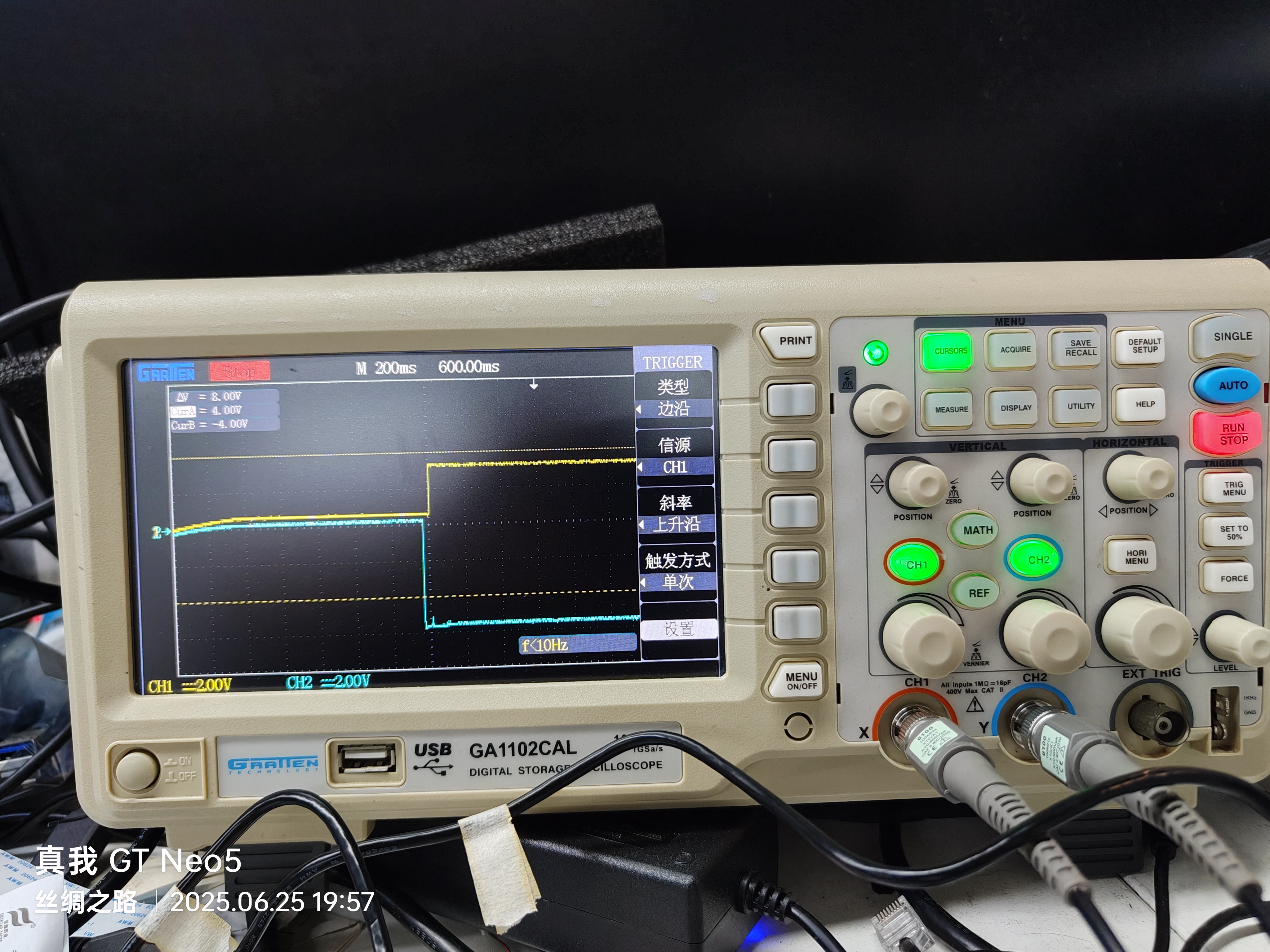

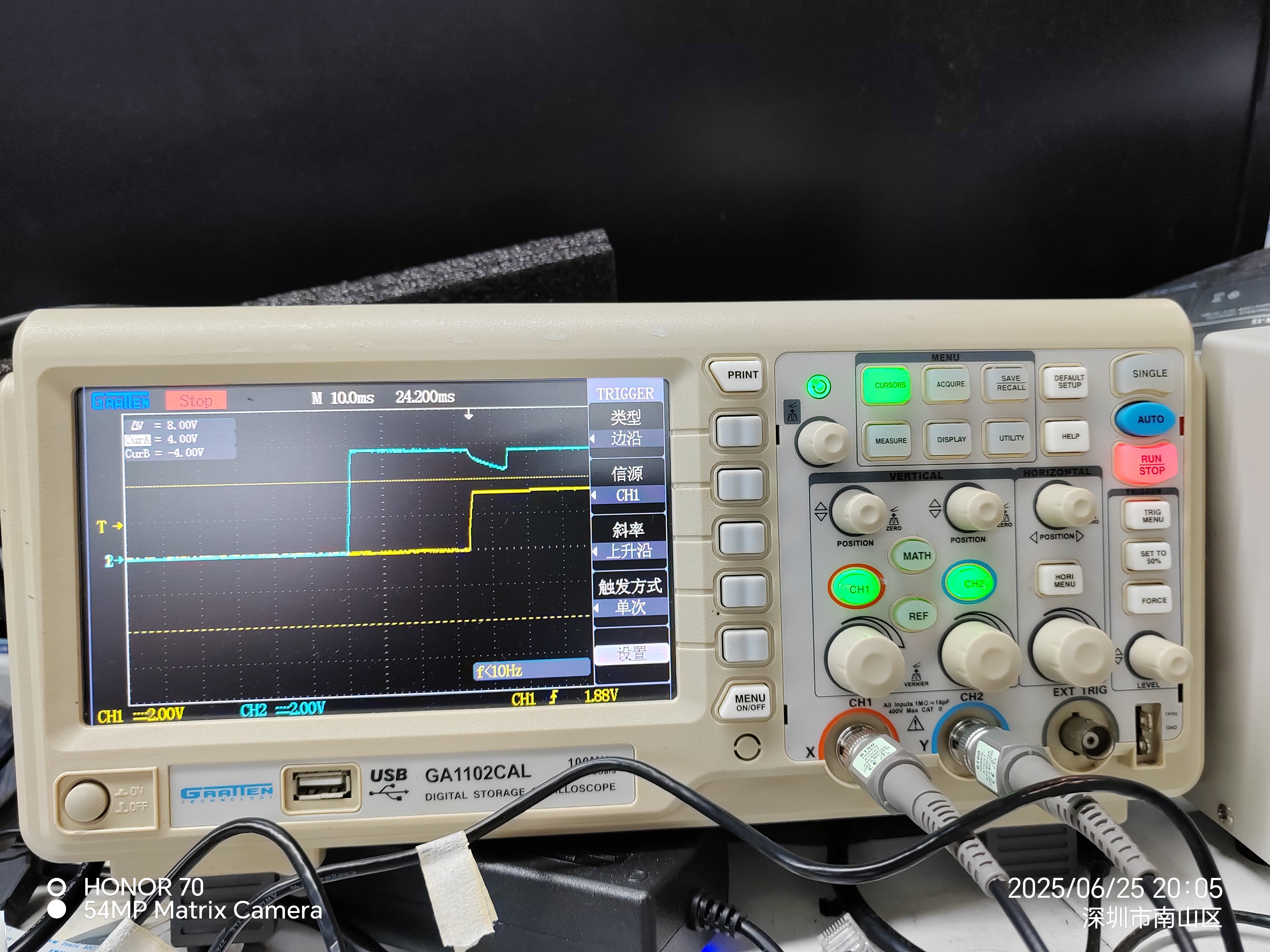

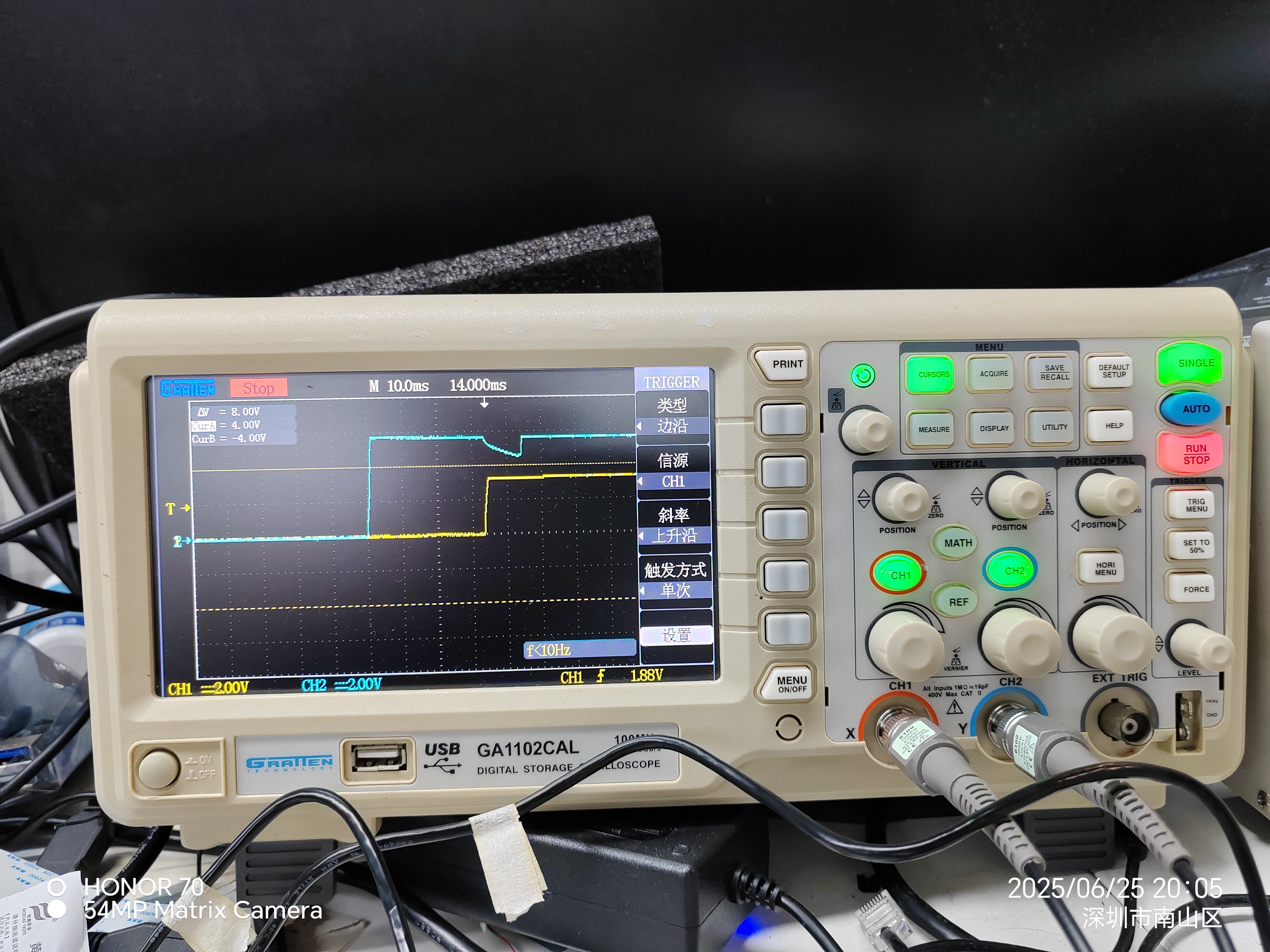

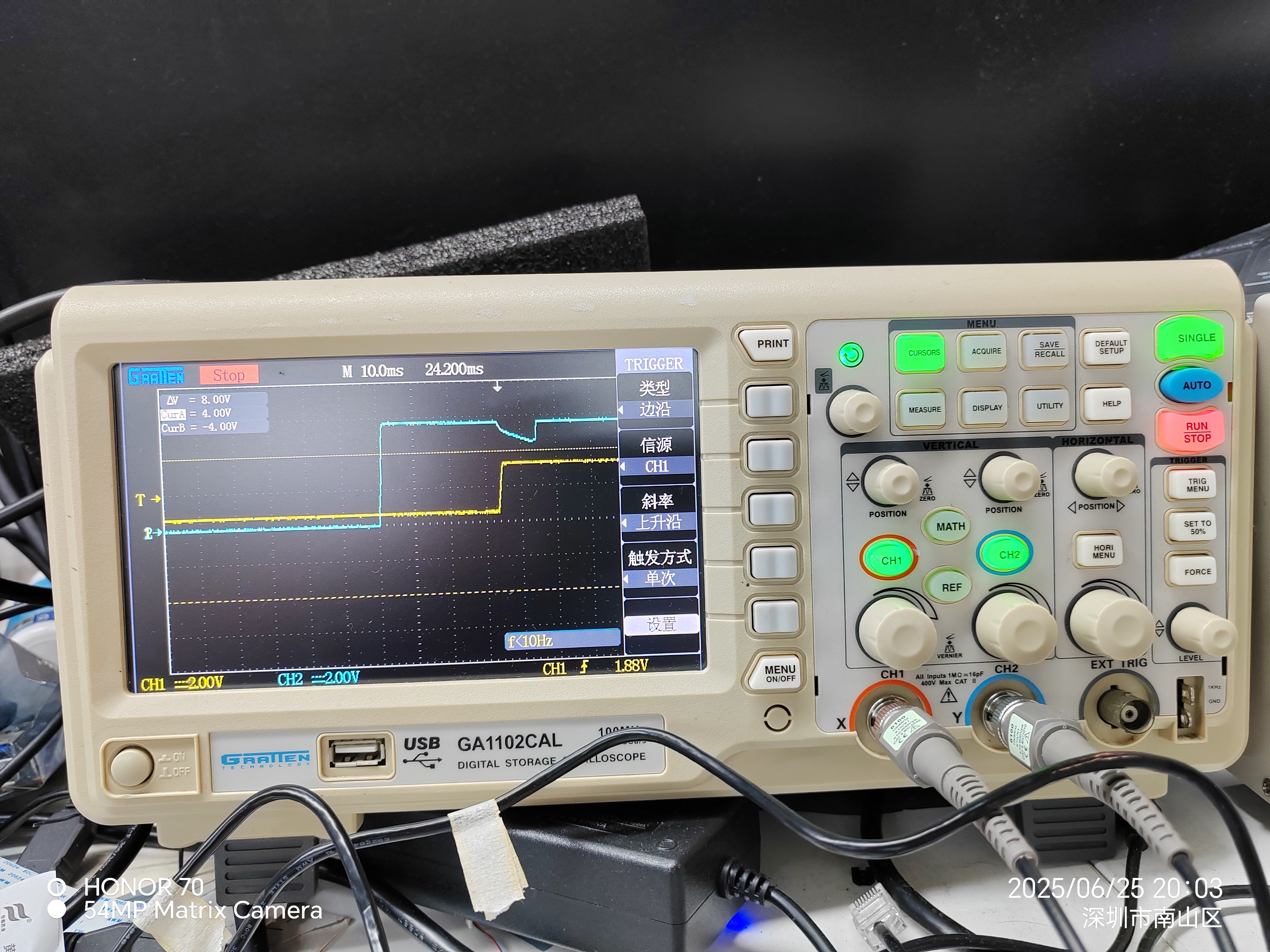

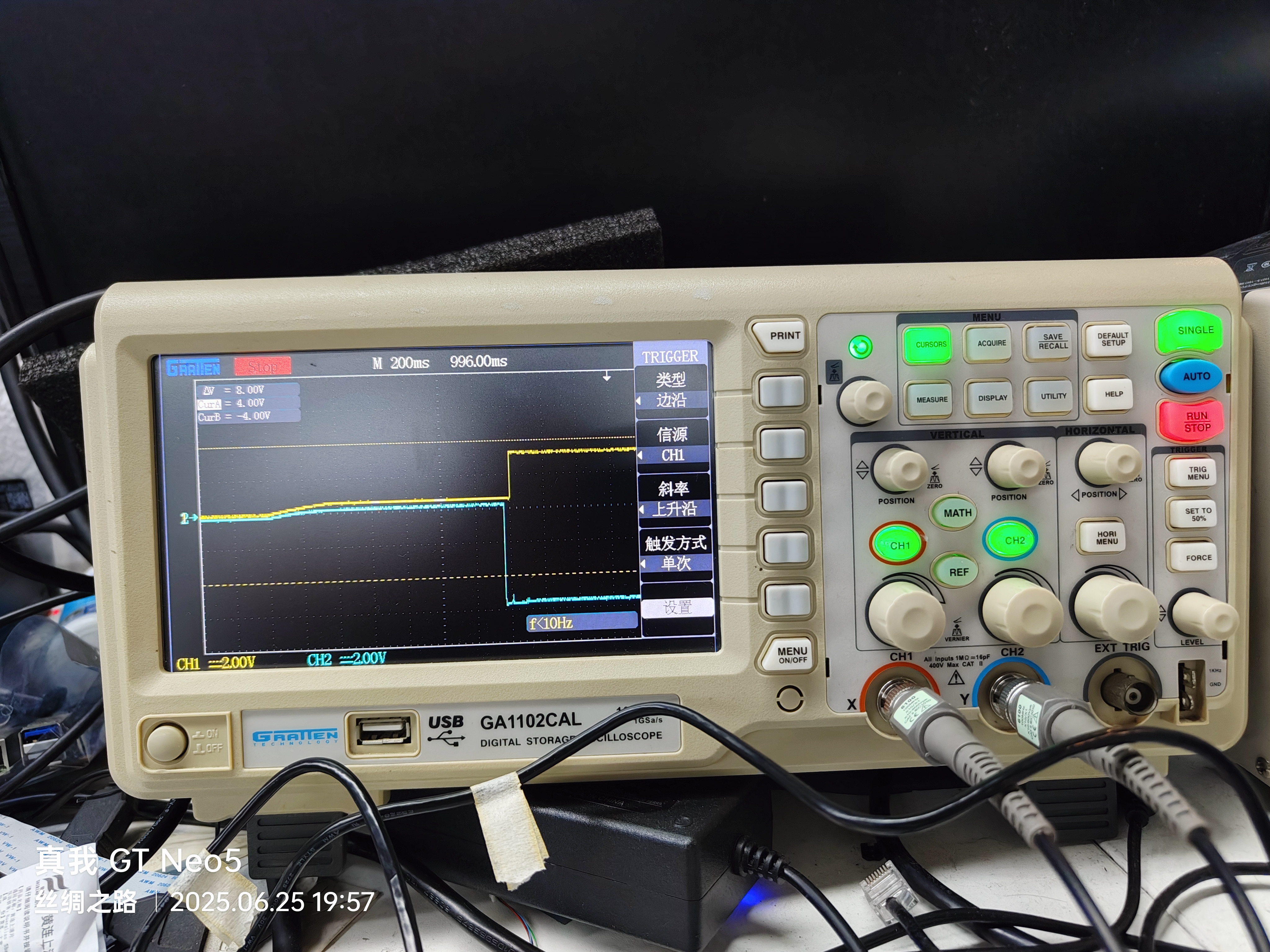

VDD/VEE大概领先VDDI为35ms，程序配置了在初始化VDDI、VDD/VEE时候，

前10ms的时候，VDD/VEE先下拉，可能是示波器的原因，VDD/VEE在这大概10ms时间里没有下拉到0。^_

由于荣品也没有深入研究uboot部分，可以考虑的选择就是 将 VDDI、VDD/VEE 这两路电源的控制GPIO引脚交换。【GPIO0C0/GPIO2C6】

在技术支持不力/不给力的情况下，也许直接改硬件也许更省事。

VDDI受控于GPIO2C6，在DTS设备树中配置为uboot阶段上拉。  32*2+8*2+6=86
VDD/VEE受控于 GPIO0C0。  16
RESET受控于 GPIO0B7

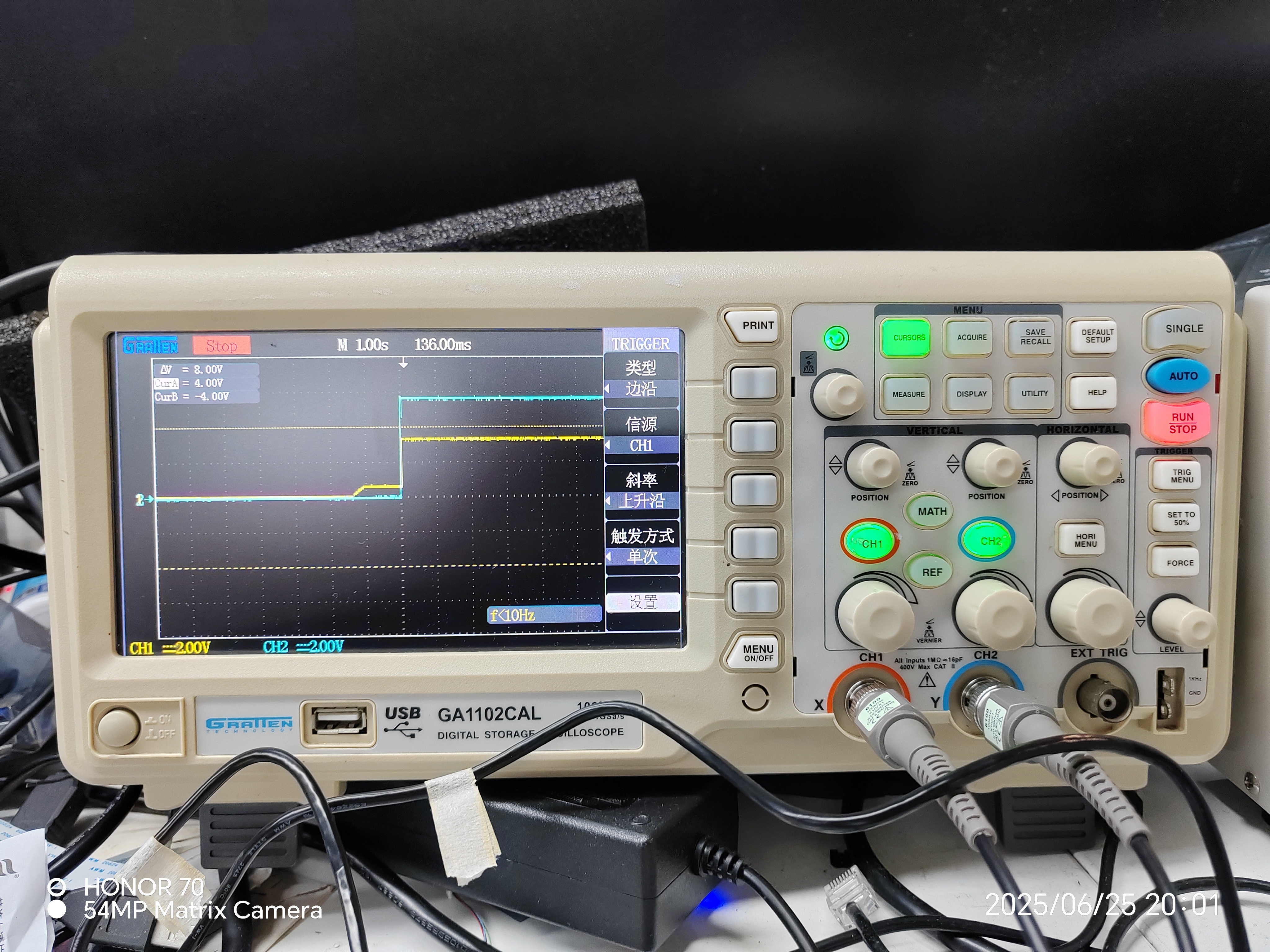

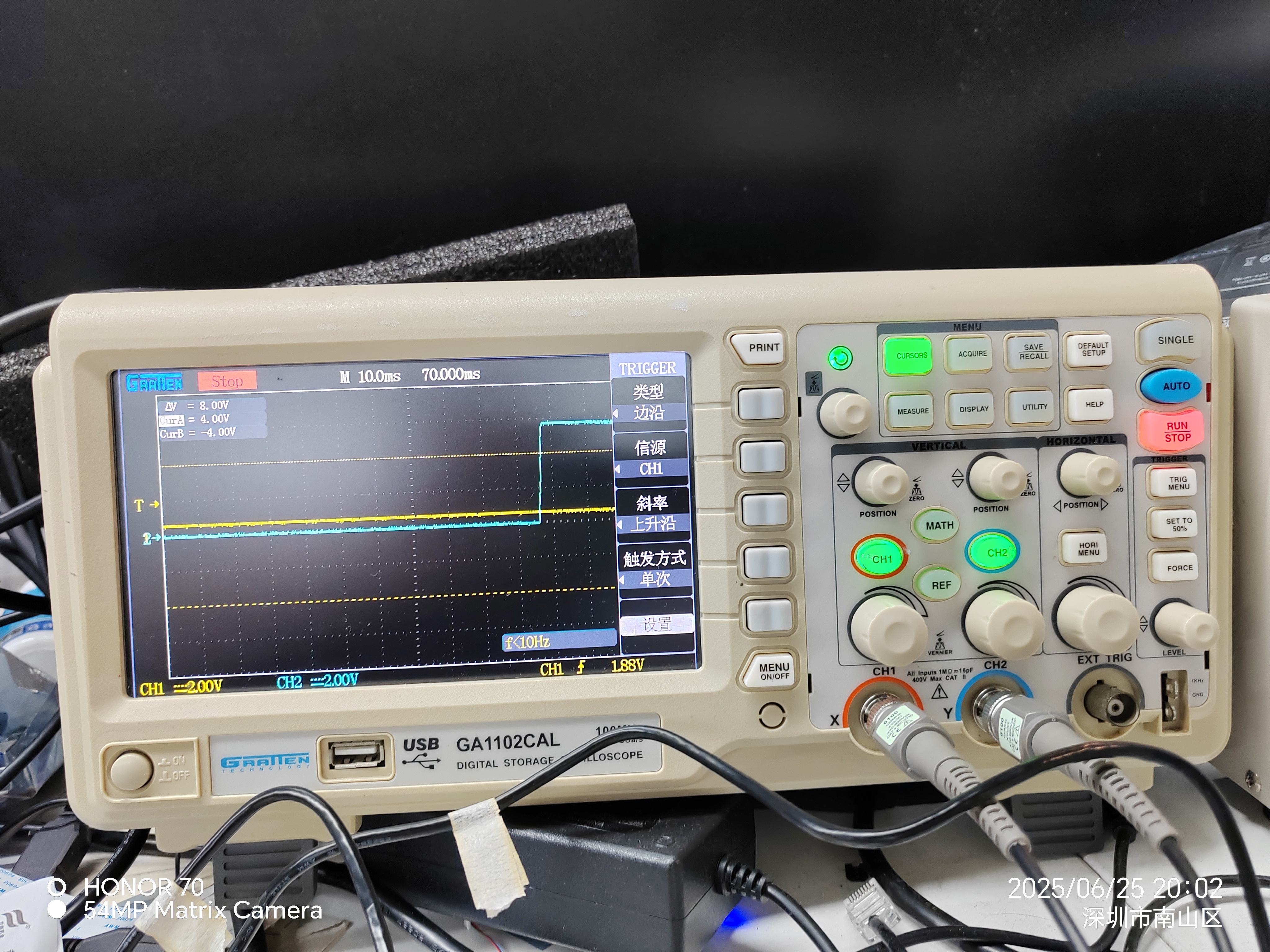

VDD/VEE领先VDDI/RST【由于在uboot中没有多加延时，让VDDI和RST有比较好的区分度^_它俩没法区分了】
