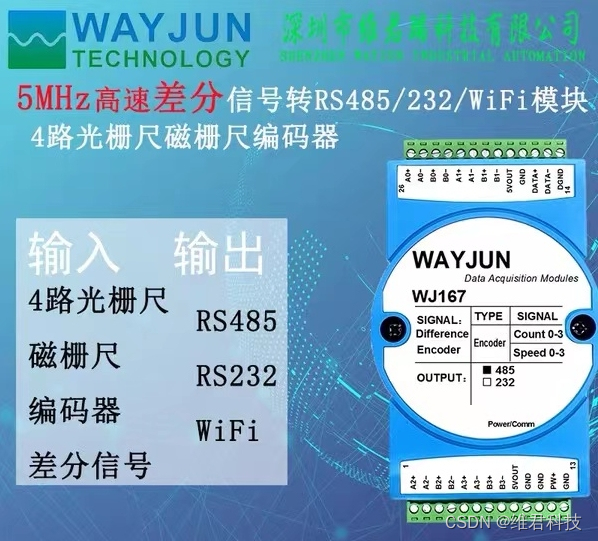

4路光栅尺磁栅尺编码器5MHz高速差分信号转RS485/232/WiFi模块维君瑞科技

最新推荐文章于 2025-12-03 18:00:13 发布
原创 最新推荐文章于 2025-12-03 18:00:13 发布 · 632 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#科技 #网络 #spring #tomcat #struts #spring boot #jetty

WJ167产品是一款专为光栅尺和磁栅尺设计的模块，提供ModbusRTU协议转换，支持高速计数和DI输入，具有信号隔离和RS-485通信功能，广泛应用于自动化控制和工业物联网中，如长度测量、流量计计数等。
产品特点：
● 光栅尺磁栅尺解码转换成标准Modbus RTU协议
● 光栅尺5V差分信号直接输入，4倍频计数
● 模块可以输出5V的电源给光栅尺供电
● 高速光栅尺磁栅尺计数，频率可达5MHz
● 支持4个光栅尺同时计数，可识别正反转
● 也可以设置作为8路独立DI高速计数器
● 编码器计数值支持断电自动保存
● DI输入和RS485/232通信接口之间1000V隔离
● 通过RS-485/232接口可以清零和设置计数值
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
● 外形尺寸：120 mm x 70 mm x 43mm
典型应用：
● 光栅尺磁栅尺长度测量
● 流量计脉冲计数或流量测量
● 生产线产品计数
● 数控机床位置数据测量
● 编码器信号远传到工控机
● 智能工厂与工业物联网
● 替代PLC直接传数据到控制中心
产品概述：
WJ167产品实现传感器和主机之间的信号采集，用来解码光栅尺磁栅尺编码器信号。WJ167系列产品可应用
在 RS-232/485总线工业自动化控制系统，自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，
角度测量，转速测量，流量测量，产品计数等等。
产品包括信号隔离，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 WJ167系列模块，
通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在
同一RS-485总线上，便于计算机编程。
