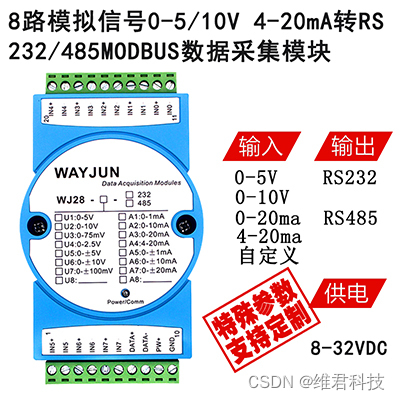

WJ28通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：电流输入 / 电压输入

精度： 0.05%

温度漂移： ±30 ppm/℃ (±50 ppm/℃, 最大)

输入电阻： 100Ω (4-20mA/0-20mA/0-±20mA电流输入)

100Ω (0-10mA/0-±10mA电流输入)

1KΩ (0-1mA/0-±1mA电流输入)

大于200K(5V/10V电压输入)

大于1MΩ(2.5V以下电压输入)

带宽： -3 dB 10 Hz

转换速率： 20 Sps（出厂默认值，用户可发命令修改转换速率。）

可以通过发送命令设置AD转换速率为2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）

注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转换速率，我们在产品出厂时按您要求的转换速率重新校准。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护：过压保护，过流保护

通讯：协议 RS-485 或 RS-232 标准字符协议和 MODBUS RTU通讯协议

波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：小于1W

工作温度： - 45 ~ +80℃

工作湿度： 10 ~ 90% (无凝露)

存储温度： - 45 ~ +80℃

存储湿度： 10 ~ 95% (无凝露)

隔离耐压：输入 / 输出之间： 3KVDC，1分钟，漏电流 1mA

其中RS-232 / RS-485输出和电源共地。

耐冲击电压： 3KVAC， 1.2/50us(峰值)

外形尺寸： 120 mm x 70 mm x 43mm

引脚定义：
