0-5KΩ转0-20mA位移测量，角度测量

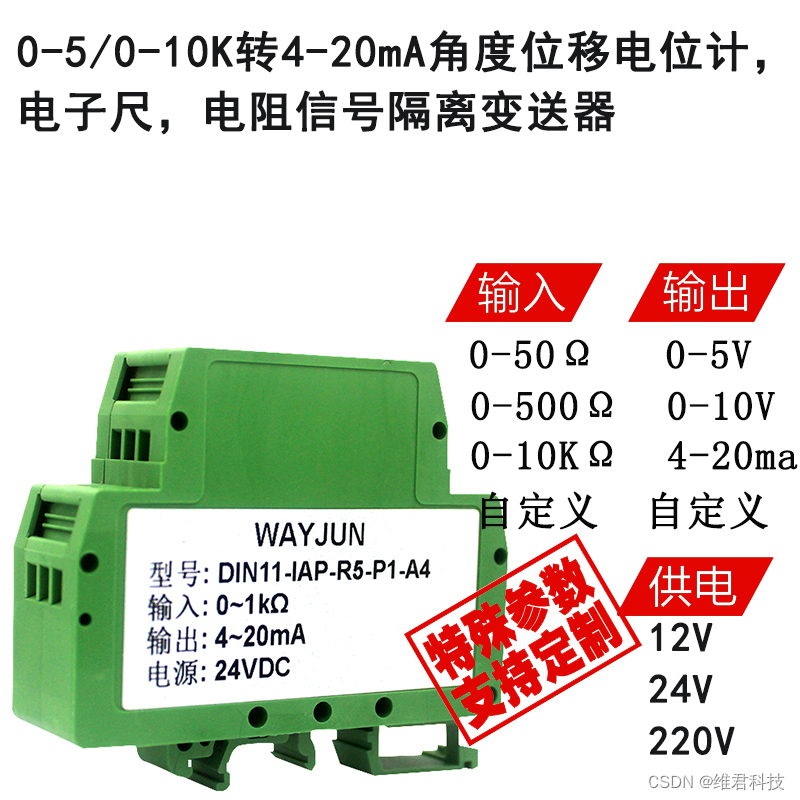

一进两出 0-5K 欧姆电位计电子尺电阻信号隔离变送器

主要特性:

>>输 入：输入电位器或电阻信号：0-50Ω/0-100Ω/0-200Ω/

0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ

>>输出信号：输出标准电压信号：0-5V/0-10V/1-5V/0-±5V/0-±10V

或输出标准电流信号：0-10mA/0-20mA/4-20mA

>>辅助电源：5V、9V、12V、15V 或 24V 直流单电源供电

>>工业级温度范围: - 45 ~ + 85 ℃

>>精度等级：0.1 级

>>隔离耐压：2500VDC(1mA,60S)，输入/输出 1/输出 2/电源 四隔离

>>安装方式：DIN35 导轨安装

>>外形尺寸：79x69.5x25mm

典型应用:

>>位移测量，角度测量

>>电位计，电子尺信号的隔离变送

>>电阻阻值的测量变送

概述:

维君瑞科技研发的电子尺信号变送器产品主要用于 0-5K，0-10K 等位移或角度传感器信号的隔离与变送 (传

感器需用户自己配)，在工业上主要用于信号的隔离与变送。该变送器输入采用恒压驱动，适用于 3 线传感器。

如果是 2 线传感器，也可以按要求定制成恒流驱动方式。输入、输出 1、输出 2 和辅助电源之间是完全隔离（四

隔离），可以承受 2500VDC 的隔离耐压。产品采用 DIN35 国际标准导轨安装方式，体积小、精度高，性能稳定、

性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

该系列电子尺信号隔离放大器使用非常方便，仅需接好线，即可实现位移信号的隔离变送。
