开关量8入4出8路开关量输入，4路开关量输出

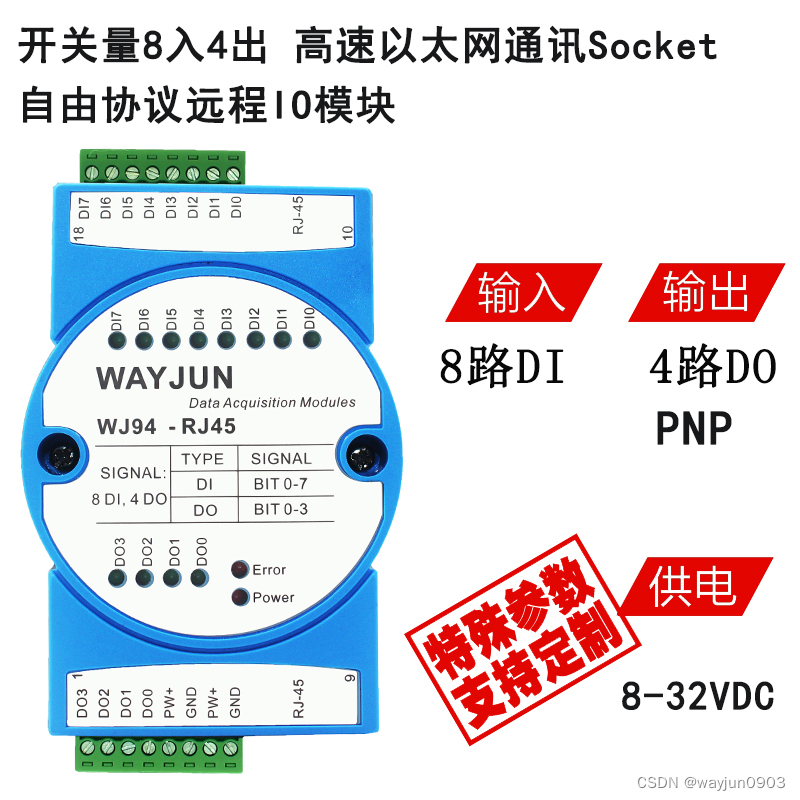

 开关量8入4出，高速以太网通讯Socket自由协议远程IO模块 WJ94

产品特点：

●  8路开关量输入，4路开关量输出

●  DI状态变化自动发送状态数据，可以捕获脉冲

●  DO采用PNP输出，可以直接驱动中间继电器

● 同时支持Modbus TCP 通讯协议

● 内置网页功能，可以通过网页查询与控制

● 双网口支持菊花链连接方便布线

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可在网页上设置模块IP地址和其他参数

● 网页登录可设置密码，更安全

● 低成本、小体积、模块化设计

● 外形尺寸：120 x 70 x 43mm

典型应用：

● 直接控制电动辊筒驱动卡

● 替代PLC控制实现远程控制，降低成本

● 智能物流仓库自动分拣系统

● 以太网工业自动化控制系统

● 智能灯光照明控制系统

● 设备运行监测与控制

● 传感器信号的测量

● 工业相机状态监测与控制

● 物联网开关量信号采集

产品概述：

WJ94产品是一种物联网和工业以太网采集模块，实现了传感器与网络之间形成透明的数据交互。可以将传感器的数据转发到网络，或者将来自网络的数据转发到传感器。

WJ94系列产品包括电源调理，开关量采集、三极管输出和RJ-45网络接口通信。通讯方式采用MODBUS TCP协议。TCP是基于传输层的协议，它是使用广泛，面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码等。可用来对传感器设备的运行监测与控制。

WJ94系列产品是基于单片机的智能监测和控制系统，用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

功能简介：

WJ94 远程I/O模块，可以用来测量八路开关量信号，并有四路开关量输出。

1. 开关量信号输入与输出

8路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；4路开关量信号PNP输出，输出电压等于电源电压，输出电流最大100mA，注意输出不能过载，否则会烧坏输出通道。

1. 通讯协议

通讯接口： 2个RJ-45网络接口。每个网口都有两个指示灯，网线插上之后Link灯(绿灯) 会不停闪烁，Data灯（黄灯）会不定时的闪烁。两个网口之间的数据可以自由交换。

通讯协议：采用Socket自由协议或者MODBUS TCP协议，实现工业以太网数据交换。也可以通过网页直接访问控制模块。

网络缓存：2K Byte（收与发都是）

通信响应时间：小于5mS。

1. 抗干扰

模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块
