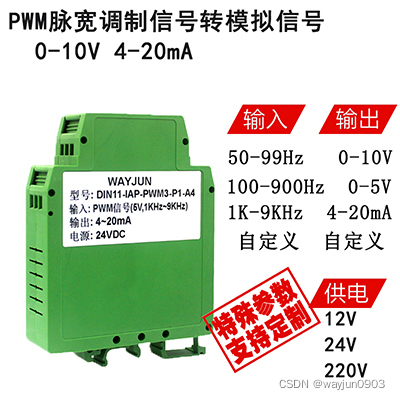

高精度PWM脉宽调制信号转模拟信号隔离变送器

最新推荐文章于 2025-04-29 09:04:23 发布
原创 最新推荐文章于 2025-04-29 09:04:23 发布 · 245 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #蓝桥杯 #p2p

该产品是一款0.1级精度的信号调理模块，具备8-32V宽范围辅助电源，支持1Hz-100KHz PWM输入和多种标准信号输出。它在全量程内具有极高的线性度，适用于信号隔离、转换及长线传输，广泛应用于工业现场、仪器仪表、电力监控等领域。

主要特性:

>>精度等级：0.1级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：8-32V 宽范围供电

>>PWM脉宽调制信号输入: 1Hz~100KHz

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>标准DIN35 导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>数字信号转模拟信号，DA变换&

最低0.47元/天 解锁文章
