STK9中自建数据库批量插入地面设施（Facility）

原创 已于 2022-03-22 16:41:44 修改 · 2.8k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#STK #地面设施（Facility） #数据库文件 #用户定制

于 2022-03-22 16:39:16 首次发布
本文介绍了如何在STK（System Tool Kit）中创建自定义地面设施数据库，以便于在不同场景中重复使用预定义的设施。通过分析STK自带的数据库文件格式，构建了包含北京、上海、深圳、乌鲁木齐四个城市的地面站数据库，并详细展示了创建过程和测试步骤。此外，还探讨了拓展应用，如自定义城市数据库和将自定义数据添加到STK默认数据库中。

说明

STK版本：9.2.2

需求

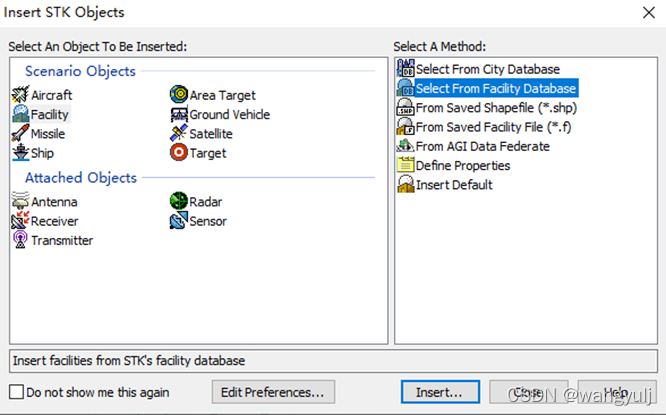

在STK场景中经常需要插入地面设施（Facility）对象，地面设施对象的基本包括：纬度、经度和高度，STK提供了一个数据库可以方便的进行选择，快捷插入预定义的地面设施。

在自己的需求中，经常要插入的地面设施不在STK自带的数据库中，构建不同的场景时，同一个地面设施需要重复输入对象属性数据，非常不方便。经测试，发现STK支持自己构建数据库（文件），通过自己构建的数据库（文件）方便快捷的插入自己预定义的地面设施。

数据准备

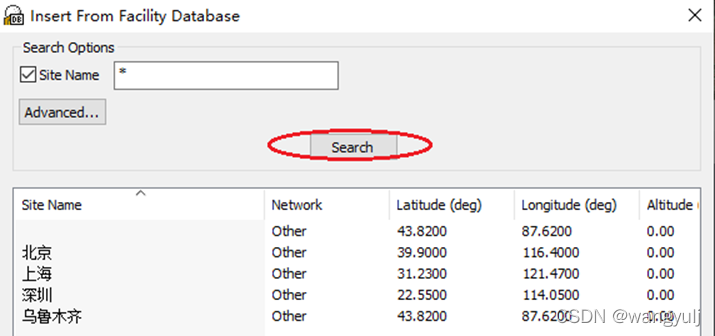

假设有如下4个地面站：北京、上海、深圳、乌鲁木齐，各地面站经纬度如下表。

序号

地面站

纬度

经度

1
