spwm调制深度与正输出正弦波关系

最新推荐文章于 2025-05-09 17:13:20 发布
最新推荐文章于 2025-05-09 17:13:20 发布
阅读量1.1w 收藏 49
点赞数 3
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangyongsheng1993/article/details/80361475
版权
直流电压利用率与SPWM调制度密切相关，尤其在单相和三相逆变中。调制度M直接影响输出交流电压峰值与直流母线电压的比例，从而影响总谐波失真(THD)。在理想情况下，三相逆变的直流电压利用率R为0.866乘以调制度m，更高的R值意味着更低的THD。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

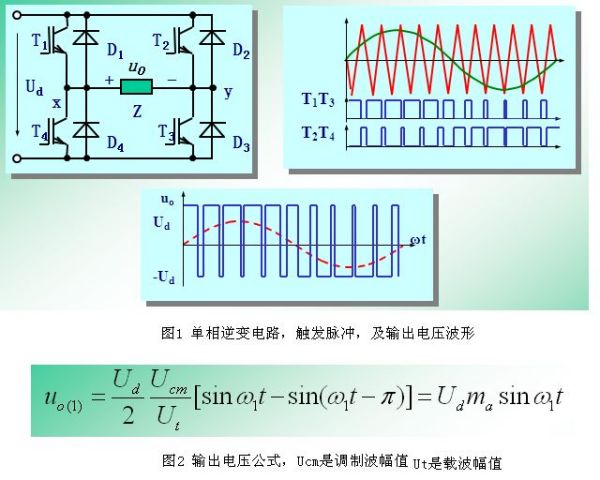

　直流电压利用率是指的输出线电压峰值和前端直流电压的比值。对于单相逆变，理想情况下，调制度M就等于直流母线电压利用率，关于直流母线电压利用率书本上没看到明确的定义，通常是这样理解的，输出交流电压的峰值与直线母线电压值之比，如HT1215为0.97，对于三相逆变，理想情况下，直流母线电压利用率（R）=0.866×m（调制度），R越大，THD越小，THD=
