RecyclerView下构建的柱形睡眠质量分布图

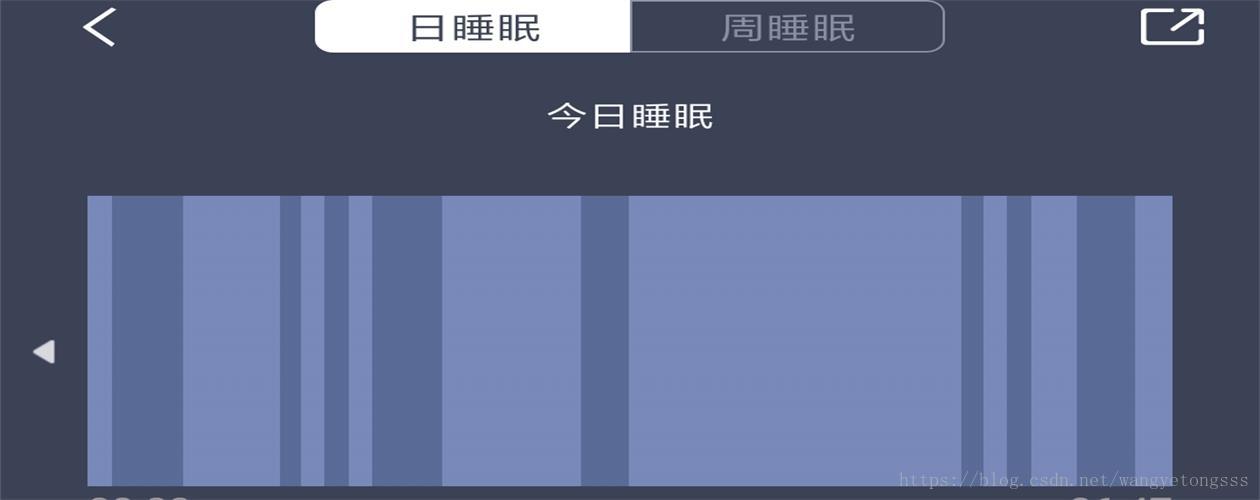

常常见很多应用设定的条形柱状分布图，具体到自己做的时候却不得而知，一开始想过用ProgressBar来实现，后来发现局限性很大，尝试搜索了一下，可能是自己搜索的条件有误，也没有得到一个合适的参考Demo。虽然看上去简单的几个色块，但是如果和数据相结合动态改变的话，也不至于每次都去画色块吧？偶然想到动态的添加数据，何不用RecyclerView或者listView来实现不同大小和分布位置不一的色块柱形图呢，如果你也需要这样的效果，那就搬个凳子坐下来，听我说道说道吧：

首先创建RecyclerView的过程，就不详细细说了，直接贴代码片段吧

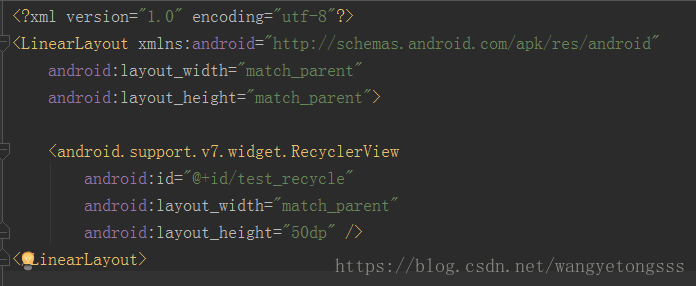

XML布局文件

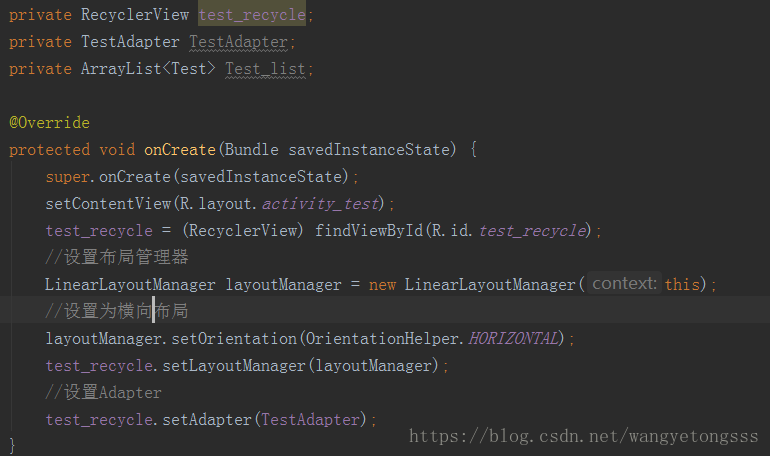

主界面中声明RecyclerView的横向布局设置，需要注意的两个地方，一个是创建的Test实体类，一个是对应的适配器，主要是实现效果就是放在这两类中的。

class Test {
    private int Color_Type;//背景颜色类别
    private int Color_length;//色块长度


    public int getColor_Type() {
        return Color_Type;
    }

    public void setColor_Type(int color_Type) {
        Color_Type = color_Type;
    }

    public int getColor_length() {
        return Color_length;
    }

    public void setColor_length(int color_length) {
        Color_length = color_length;
    }
}
适配器类:

class TestAdapter extends RecyclerView.Adapter<TestAdapter.TestHolder> {
    private Context mContext;
    private List<Test> Test_list;
    private int Total_Number = 0;

    /**
     * 适配器
     *
     * @param mContext   上下文对象
     * @param Test_list 每个色块对应属性值
     * @param Total_Number 总色块数
     */
    public TestAdapter(Context mContext, ArrayList<Test> Test_list, int Total_Number) {
        this.mContext = mContext;
        this.Test_list = Test_list;
        this.Total_Number = Total_Number;
    }



    @Override
    public TestHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        View view = LayoutInflater.from(mContext).inflate(R.layout.test_item, parent, false);
        TestHolder holder = new TestHolder(view);
        return holder;
    }


    @Override
    public void onBindViewHolder(TestHolder holder, int position) {
        if (Test_list.get(position).getColor_Type() == 0) {
            //第一种色块
            holder.Test_item_view.setBackgroundColor(mContext.getColor(R.color.Test_red));
        } else if (Test_list.get(position).getColor_Type() == 1) {
            //第二种色块
            holder.Test_item_view.setBackgroundColor(mContext.getColor(R.color.Test_yellow));
        } else if (Test_list.get(position).getColor_Type() == 2) {
            //第三种色块
            holder.Test_item_view.setBackgroundColor(mContext.getColor(R.color.Test_color));
        }
        //设置每个格子高度
        setLinearLayout(holder.Test_item_ll, ScreenUtils.getScreenWidth(mContext) * Test_list.get(position).getColor_length() / Total_Number);
    }

    /**
     * * 设置每个色块宽度
     *
     * @param mLinearLayout 对应需要设置LinearLayout
     * @param Test_width   对应的宽度
     */
    private void setLinearLayout(LinearLayout mLinearLayout, int Test_width) {
        ViewGroup.LayoutParams lp;
        lp = mLinearLayout.getLayoutParams();
        lp.width = Test_width;
        lp.height = 200;
        mLinearLayout.setLayoutParams(lp);
    }

    @Override
    public int getItemCount() {
        return Test_list.size();
    }

    public class TestHolder extends RecyclerView.ViewHolder {
        private View Test_item_view;
        private LinearLayout Test_item_ll;

        @RequiresApi(api = Build.VERSION_CODES.M)
        public TestHolder(View itemView) {
            super(itemView);
            Test_item_view = itemView.findViewById(R.id.test_item_view);
            Test_item_ll = itemView.findViewById(R.id.test_item_ll);
        }
    }
}

这里主要说明几个关键点:

1、关于setLinearLayout设置宽度，通过设置item（也就是每个色块）对应父布局LinearLayout布局的宽度，来实现每个色块的宽度大小、所占比例。

这里还可以提供一种方法

mLinearLayout.setLayoutParams(new LinearLayout.LayoutParams(400, 200));

不过此类方法容易报错：

01-03 01:48:12.914: E/AndroidRuntime(3353): FATAL EXCEPTION: main
    01-03 01:48:12.914: E/AndroidRuntime(3353): java.lang.ClassCastException: android.widget.LinearLayout$LayoutParams cannot be cast to android.widget.FrameLayout$LayoutParams
建议使用Demo中的方案

2、ScreenUtils的说明，此类是比较常见的工具类，用来计算屏幕宽度的，我的构想是知道横向柱形图总共的色块数量，通过比例将横向屏幕的宽度分割成等比例的份数，在填充上对应的颜色值，所以这里需要根据手机屏幕宽度值来计算对应的色块

具体这个工具类可以参考该链接:https://blog.youkuaiyun.com/firelightdragon/article/details/53068977

3、ScreenUtils.getScreenWidth(mContext) * Test_list.get(position).getColor_length() / Total_Number

计算说明：ScreenUtils.getScreenWidth(mContext)——获取屏幕宽度

                  est_list.get(position).getColor_length()——每个色块对应的宽度占比

                  Total_Number——色块总数

这里讲一下使用方法：

TestAdapter = new TestAdapter(this, test_list, 10);

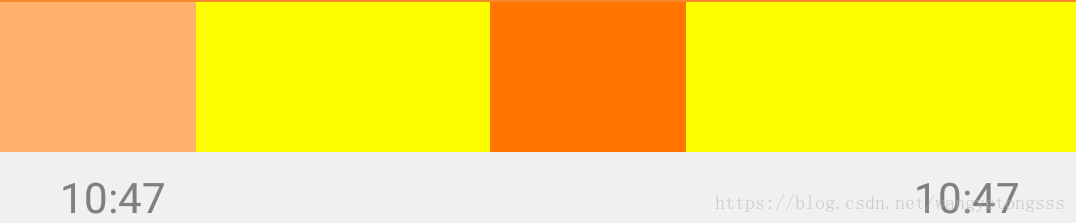

将色块的总数、对应的每个色块的占比传入即可，可以随便改变色块的数量、占比值、颜色，而且不会超过屏幕的总宽度，根据数据随机改变，更加随意调配。
