MATLAB学习笔记 matlab中plot函数简单应用

常见的调用方式

1、plot(x,y),其中x和y为长度相同的向量，分别表示x坐标与y坐标。

2、plot(x,y,x1,y1,···,xn,yn）括号中的参量既可以是向量也可以是矩阵。

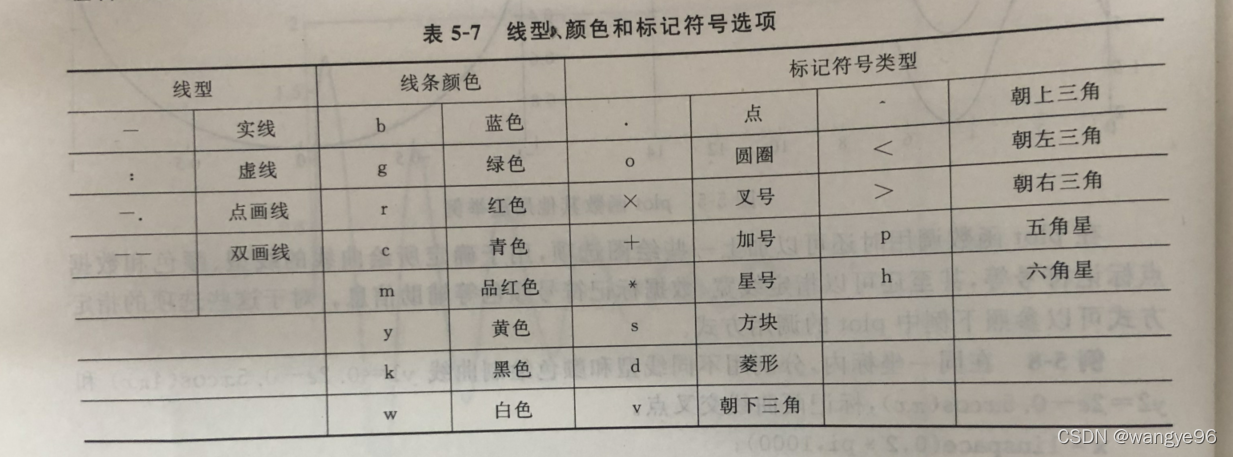

3.可以编辑线型、线条颜色和数据符号

4.plotyy() ；纵坐标系是双坐标轴

semilogy() ： y轴为对数坐标

semilogx() : x轴为对数坐标

loglog() : 横轴和纵轴均为对数坐标

绘图的辅助操作

1. title（‘图形名字’）

xlabel('x轴说明')

ylabel('y轴说明')

legend('图例1',‘图例2’，···)

2.坐标控制类

axis([xmin xmax ymin ymax zmin zmax]) ; 重新设置坐标

axis equal 命令指定横纵坐标采用等长刻度。

axis off 取消坐标轴 ； axis on 显示坐标轴

grid off 关闭图形上的坐标网格线， grid on 显示坐标网格线

box off  关闭坐标框线   box on 显示坐标框线

3.控制图形绘制的窗口

如果希望连续的多条plot语句所绘制的曲线放在同一个窗口、同一个坐标轴上，需要用hold on 命令进行控制。

如果不采用该命令，则新的plot函数执行会进行窗口刷新，图形窗口上原有图形将不复存在，可以利用 hold off 取消图形保持。

如果希望图形绘制在另一个窗口上，可以利用figure命令重建画布。

窗口（画布）分割：

subplot函数用于实现窗口分割和当前活动区域的指定。如 subplot(2,2,3)将当前画布分割成2*2个子画布，在第三个子画布上绘画。
