简介：

微服务现如今已成为炙手可热的新技术，似乎不谈点微服务技术，都显得不是那么主流了。

微服务当中，Spring 家族尤为凸显的便是 Spring Boot，乃至 Spring Cloud。

本场 Chat 旨在一小时教你学会如何快速构建微服务架构。

在本场 Chat 中，会讲到如下内容：

- 微服务之网关

- 微服务之注册中心

- 微服务之服务注册与发现

- 微服务之配置中心

- 微服务之权限shiro

适合人群：对高效创建项目模块有兴趣的技术人员

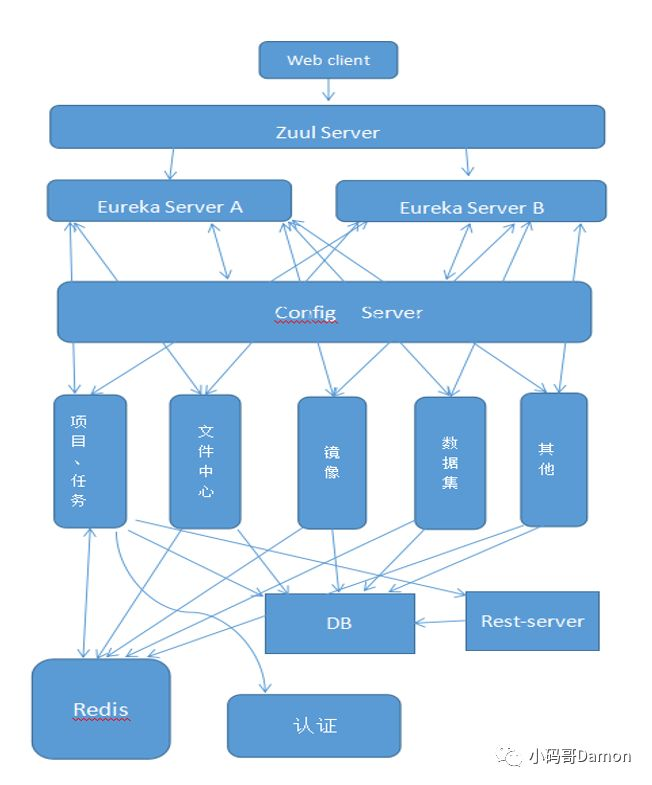

微服务设计框架图：

Web Client ：代表前端页面，展示给用户

Zuul Server：网关，验证安全以及分布式路由

Eureka Server：注册中心，服务的注册与发现

Config Server：配置中心，负责为服务端和客户端提供了分布式系统的外部化配置支持

业务层：目前针对主要划分了四大微服务模块，项目以及任务、文件中心、镜像、数据集。其中项目微服务中包括了服务的安全认证，即登录

DB：业务层的数据库，mysql

Rest-server：现有的底层服务

Redis：缓存用户认证信息，共享session

认证中心：第三方认证，低耦合性

接下来介绍Zuul

Zuul概念以及工作原理

一 ：Zuul是什么

Zuul 是netflix开源的一个API Gateway 服务器, 本质上是一个web servlet应用。

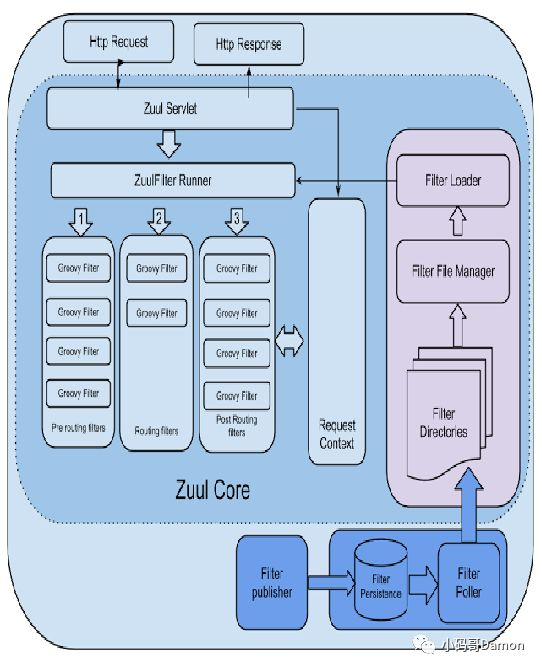

二 ：Zuul的工作原理

1、过滤器机制

zuul的核心是一系列的filters, 其作用可以类比Servlet框架的Filter，或者AOP。zuul把Request route到用户处理逻辑的过程中，这些filter参与一些过滤处理，比如Authentication，Load Shedding等。几种标准的过滤器类型：

(1) PRE：这种过滤器在请求被路由之前调用。我们可利用这种过滤器实现身份验证、在集群中选择请求的微服务、记录调试信息等。

(2) ROUTING ：这种过滤器用于构建发送给微服务的请求，并使用Apache HttpClient或Netfilx Ribbon请求微服务。

(3) POST：这种过滤器在路由到微服务以后执行。这种过滤器可用来为响应添加标准的HTTP Header、收集统计信息和指标、将响应从微服务发送给客户端等。

(4) ERROR：在其他阶段发生错误时执行该过滤器。

2、过滤器的生命周期

filterOrder：通过int值来定义过滤器的执行顺序，越小优先级越高。

shouldFilter：返回一个boolean类型来判断该过滤器是否要执行，所以通过此函数可实现过滤器的开关。在上例中，我们直接返回true，所以该过滤器总是生效。

run：过滤器的具体逻辑。需要注意，这里我们通过ctx.setSendZuulResponse(false)令zuul过滤该请求，不对其进行路由，然后通过ctx.setResponseStatusCode(401)设置了其返回的错误码。

三：Zuul的负载均衡

注解 @EnableZuulProxy实现代理转发。

zuul拦截对应的api前缀请求做转发 转发到对应的 serverId上，在eureka服务上同一个serverId可以对应多个服务， 也就是说用同一个项目不同的端口注册两个服务，但是serverId是一样 zuul做转发的时候会结合eureka-server起到负载均衡的效果。

例：

#文件中心路由映射的服务
1.
zuul.routes.api-b.sensitiveHeaders="*"
zuul.routes.api-b.path=/fileCenter/api/**
zuul.routes.api-b.serviceId=file-center


2.
zuul.routes.api-a-url.path=/api-a-url/**
zuul.routes.api-a-url.url=http://localhost:3335/

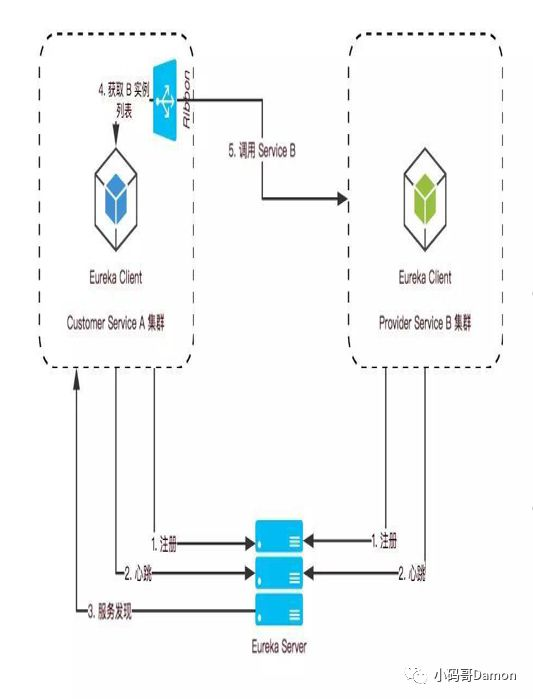

四：注册中心与微服务的关系

1.各微服务先往注册中心注册服务

2.各微服务保持与注册中心心跳

3.注册中心发现各微服务

4.注册中心根据配置规则定期获取心跳，超时即认为节点无效

5.根据规则来定期清理无效节点

Eureka的一些常用配置：

eureka.client.registry-fetch-interval-seconds

表示eureka client间隔多久去拉取服务注册信息，默认为30秒，对于api-gateway，如果要迅速获取服务注册状态，可以缩小该值，比如5秒。

eureka.instance.lease-expiration-duration-in-seconds

leaseExpirationDurationInSeconds，表示eureka server至上一次收到client的心跳之后，等待下一次心跳的超时时间，在这个时间内若没收到下一次心跳，则将移除该instance。

默认为90秒

如果该值太大，则很可能将流量转发过去的时候，该instance已经不存活了。

如果该值设置太小了，则instance则很可能因为临时的网络抖动而被摘除掉。

该值至少应该大于leaseRenewalIntervalInSeconds

eureka.instance.lease-renewal-interval-in-seconds

leaseRenewalIntervalInSeconds，表示eureka client发送心跳给server端的频率。如果在leaseExpirationDurationInSeconds后，server端没有收到client的心跳，则将摘除该instance。除此之外，如果该instance实现了HealthCheckCallback，并决定让自己unavailable的话，则该instance也不会接收到流量。

默认30秒。

eureka.server.enable-self-preservation

是否开启自我保护模式，默认为true。

默认情况下，如果Eureka Server在一定时间内没有接收到某个微服务实例的心跳，Eureka Server将会注销该实例（默认90秒）。但是当网络分区故障发生时，微服务与Eureka Server之间无法正常通信，以上行为可能变得非常危险了——因为微服务本身其实是健康的，此时本不应该注销这个微服务。

Eureka通过“自我保护模式”来解决这个问题——当Eureka Server节点在短时间内丢失过多客户端时（可能发生了网络分区故障），那么这个节点就会进入自我保护模式。一旦进入该模式，Eureka Server就会保护服务注册表中的信息，不再删除服务注册表中的数据（也就是不会注销任何微服务）。当网络故障恢复后，该Eureka Server节点会自动退出自我保护模式。

eureka.server.eviction-interval-timer-in-ms

eureka server清理无效节点的时间间隔，默认60000毫秒，即60秒。

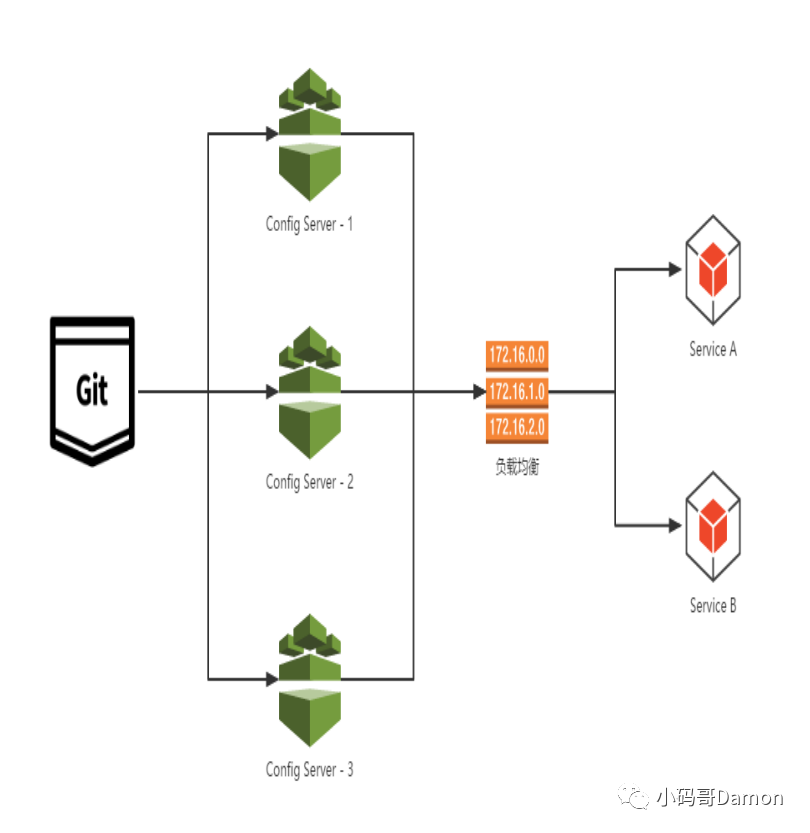

五：配置中心

Spring Cloud Config为服务端和客户端提供了分布式系统的外部化配置支持。配置服务器为各应用的所有环境提供了一个中心化的外部配置。它实现了对服务端和客户端对Spring Environment和PropertySource抽象的映射，所以它除了适用于Spring构建的应用程序，也可以在任何其他语言运行的应用程序中使用。作为一个应用可以通过部署管道来进行测试或者投入生产，我们可以分别为这些环境创建配置，并且在需要迁移环境的时候获取对应环境的配置来运行。

它分为服务端与客户端两个部分。其中服务端也称为分布式配置中心，它是一个独立的微服务应用，用来连接配置仓库并为客户端提供获取配置信息、加密/解密信息等访问接口；而客户端则是微服务架构中的各个微服务应用或基础设施，它们通过指定的配置中心来管理应用资源与业务相关的配置内容，并在启动的时候从配置中心获取和加载配置信息。Spring Cloud Config实现了对服务端和客户端中环境变量和属性配置的抽象映射，所以它除了适用于Spring构建的应用程序之外，也可以在任何其他语言运行的应用程序中使用。由于Spring Cloud Config实现的配置中心默认采用Git来存储配置信息，所以使用Spring Cloud Config构建的配置服务器，天然就支持对微服务应用配置信息的版本管理，并且可以通过Git客户端工具来方便的管理和访问配置内容。当然它也提供了对其他存储方式的支持，比如：SVN仓库、本地化文件系统。

六：认证流程与信息共享

简单版：认证用户合法性后，获取用户的信息，并返回一个token，然后这边会将认证后的信息存储在redis，同时生成session，从而实现共享session，在Zuul中，我们有过滤器filter来继承ZuulFilter实现方法run() ，过滤器根据生命周期来执行该方法，具体是验证所有请求的头部是否携带用户的token，如果没有，则视为非法请求，要求重新登录。

在通过Zuul的过滤后，用户的请求Zuul会根据路由来分配到指定的服务（采取轮询服务机制分配），请求到了服务后，会被拦截获取token，从而从Redis中获取用户信息，如果非登录认证服务需要存入session，共享给其他Controller，整个的认证流程就是这样的。

七：Shiro工作原理

subject：主体，可以是用户也可以是程序，主体要访问系统，系统需要对主体进行认证、授权。

securityManager：安全管理器，主体进行认证和授权都是通过securityManager进行。

authenticator：认证器，主体进行认证最终通过authenticator进行的。

authorizer：授权器，主体进行授权最终通过authorizer进行的。

sessionManager：web应用中一般是用web容器对session进行管理，shiro也提供一套session管理的方式。

SessionDao：通过SessionDao管理session数据，针对个性化的session数据存储需要使用sessionDao。

cache Manager：缓存管理器，主要对session和授权数据进行缓存，比如将授权数据通过cacheManager进行缓存管理，和ehcache整合对缓存数据进行管理。

realm：域，领域，相当于数据源，通过realm存取认证、授权相关数据。

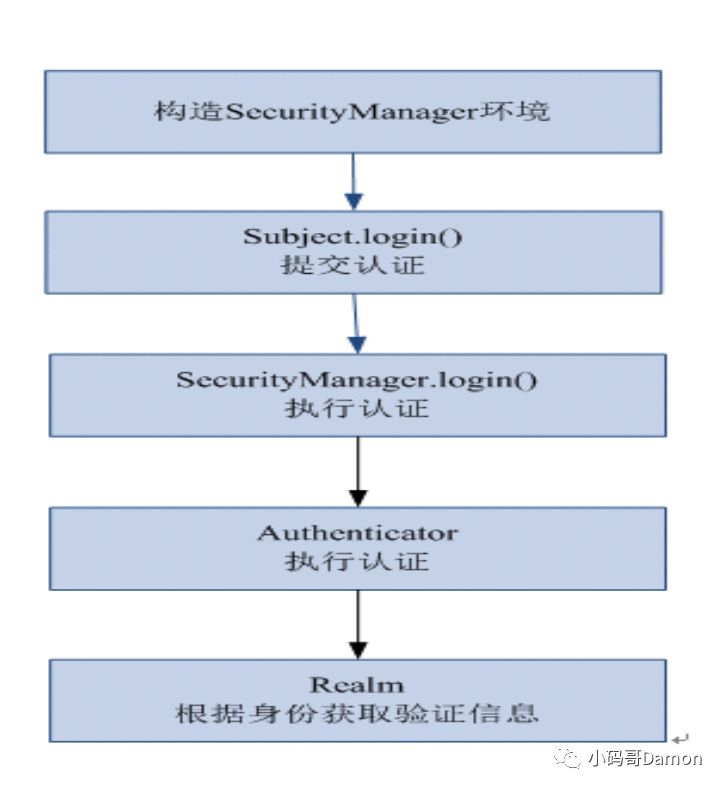

shiro认证执行流程：

1、通过ini配置文件创建securityManager。

2、调用subject.login方法主体提交认证，提交的token。

3、securityManager进行认证，securityManager最终由ModularRealmAuthenticator进行认证。

4、ModularRealmAuthenticator调用IniRealm(给realm传入token) 去ini配置文件中查询用户信息。

5、IniRealm根据输入的token（UsernamePasswordToken）从 shiro.ini查询用户信息，根据账号查询用户信息（账号和密码）如果查询到用户信息，就给ModularRealmAuthenticator返回用户信息（账号和密码）如果查询不到，就给ModularRealmAuthenticator返回null。

6、ModularRealmAuthenticator接收IniRealm返回Authentication认证信息，如果返回的认证信息是null，ModularRealmAuthenticator抛出异常org.apache.shiro.authc.UnknownAccountException，如果返回的认证信息不是null（说明inirealm找到了用户），对IniRealm返回用户密码 （在ini文件中存在）和 token中的密码 进行对比，如果不一致抛出异常org.apache.shiro.authc.IncorrectCredentialsException。

授权流程：

1、对subject进行授权，调用方法isPermitted（"permission串"）。

2、SecurityManager执行授权，通ModularRealmAuthorizer执行授权。

3、ModularRealmAuthorizer执行realm（自定义的Realm）从数据库查询权限数据调用realm的授权方法：doGetAuthorizationInfo。

4、realm从数据库查询权限数据，返回ModularRealmAuthorizer。

5、ModularRealmAuthorizer调用PermissionResolver进行权限串比对。

6、如果比对后，isPermitted中"permission串"在realm查询到权限数据中，说明用户访问permission有权限，否则 没有权限，抛出异常。
