本文详细介绍如何使用Docker搭建RabbitMQ集群，包括拉取镜像、创建容器、配置集群及优化负载等步骤，并介绍了节点类型及其转换方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

创建容器

1、拉取镜像

docker pull rabbitmq:3.6.10-management

2、创建容器

docker run -di --network=docker-network --ip=172.19.0.50 --hostname=rabbitmq-node01 --name=rabbitmq_01 -p 15673:15672 -p 5673:5672 --privileged=true -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' rabbitmq:3.6.10-management /bin/bash

docker run -di --network=docker-network --ip=172.19.0.51 --hostname=rabbitmq-node02 --name=rabbitmq_02 -p 15674:15672 -p 5674:5672 --privileged=true -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' rabbitmq:3.6.10-management /bin/bash

docker run -di --network=docker-network --ip=172.19.0.52 --hostname=rabbitmq-node03 --name=rabbitmq_03 -p 15675:15672 -p 5675:5672--privileged=true -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' rabbitmq:3.6.10-management /bin/bash

参数说明：Erlang Cookie值必须相同，也就是RABBITMQ_ERLANG_COOKIE参数的值必须相同。因为RabbitMQ是用Erlang实现的，Erlang Cookie相当于不同节点之间相互通讯的秘钥，Erlang节点通过交换Erlang Cookie获得认证。

3、进入rabbitmq的容器中

docker exec -it rabbitmq_01 /bin/bash

4、配置hosts文件，让各个节点都能互相识别对方的存在。在系统中编辑 /etc/hosts文件，添加ip地址和节点名称的映射信息(apt-get update , apt-get install vim)

172.19.0.50 rabbitmq-node01
172.19.0.51 rabbitmq-node02
172.19.0.52 rabbitmq-node03

5、启动rabbitmq，并且查看状态

root@014faa4cba72:/# rabbitmq-server -detached # 启动
rabbitmq服务，该命令可以启动erlang虚拟机和rabbitmq服务
root@014faa4cba72:/# rabbitmqctl status # 查看节点
信息
Status of node rabbit@014faa4cba72
[{pid,270},
{running_applications,
[{rabbitmq_management,"RabbitMQ Management Console","3.6.10"},
{rabbitmq_management_agent,"RabbitMQ Management Agent","3.6.10"},
{rabbitmq_web_dispatch,"RabbitMQ Web Dispatcher","3.6.10"},
.............
root@014faa4cba72:/# rabbitmqctl cluster_status # 查看集群
节点状态
Cluster status of node rabbit@014faa4cba72
[{nodes,[{disc,[rabbit@014faa4cba72]}]},
{running_nodes,[rabbit@014faa4cba72]}, # 正在运行
的只有一个节点
{cluster_name,<<"rabbit@014faa4cba72">>},
{partitions,[]},
{alarms,[{rabbit@014faa4cba72,[]}]}]

注意：此时我们可以通过浏览器访问rabbitmq的后端管理系统，但是rabbitmq默认提供的guest用户不支持远程访问。因此我们需要创建用户，并且对其进行授权

root@014faa4cba72:/# rabbitmqctl add_user admin admin # 添加用户，用户名
为admin，密码为admin
root@014faa4cba72:/# rabbitmqctl list_users # 查看rabbitmq的
用户列表
Listing users
admin [] # admin用户已经添
加成功，但是没有角色
guest [administrator]
root@014faa4cba72:/# rabbitmqctl set_user_tags admin administrator #
给admin用户设置管理员权限
# rabbitmqctl delete_user admin # 删除admin用户
# rabbitmqctl stop_app # 停止rabbitmq服务
# rabbitmqctl stop # 会将rabbitmq的服务和erlang虚拟机一同关闭

再次使用admin用户就可以登录web管理系统了。在其他的rabbitmq中也创建用户，以便后期可以访问后端管理系统。

配置集群

1、同步cookie

集群中的Rabbitmq节点需要通过交换密钥令牌以获得相互认证，如果节点的密钥令牌不一致，那么在配置节点时就会报错。
获取某一个节点上的/var/lib/rabbitmq/.erlang.cookie文件，然后将其复制到其他的节点上。我们以node01节点为基准，进行此操作

docker cp rabbitmq_01:/var/lib/rabbitmq/.erlang.cookie .
docker cp .erlang.cookie rabbitmq_02:/var/lib/rabbitmq
docker cp .erlang.cookie rabbitmq_03:/var/lib/rabbitmq

2、建立集群关系

目前3个节点都是独立的运行，之间并没有任何的关联关系。接下来我们就来建立3者之间的关联关系，我们以rabbitmq-node01为基准，将其他的两个节点加入进来。
把rabbitmq-node02加入到节点1中

# 进入到rabbitmq-node02中
rabbitmqctl stop_app # 关闭rabbitmq服务
rabbitmqctl reset # 进行重置
rabbitmqctl join_cluster rabbit@rabbitmq-node01 # rabbitmq-node01为
节点1的主机名称
rabbitmqctl start_app # 启动rabbitmq节点

把rabbitmq-node03加入到节点1中

# 进入到rabbitmq-node03中
rabbitmqctl stop_app # 关闭rabbitmq服务
rabbitmqctl reset # 清空节点的状态，并将其恢复都空白状态，当设置的节点时集群
中的一部分，该命令也会和集群中的磁盘节点进行通讯，告诉他们该节点正在离开集群。不然集群
会认为该节点处理故障，并期望其最终能够恢复过来
rabbitmqctl join_cluster rabbit@rabbitmq-node01 # rabbitmq-node01为
节点1的主机名称
rabbitmqctl start_app # 启动rabbitmq节点

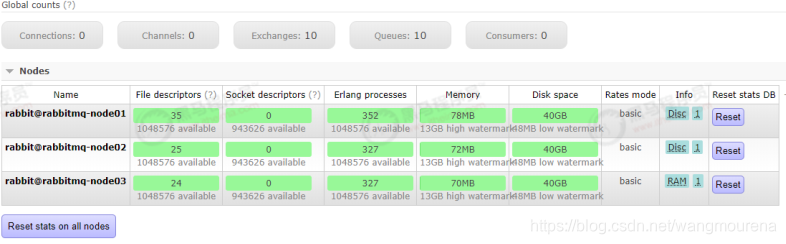

进入后台管理系统查看集群概述：
在这里插入图片描述

至此也就证明我们的rabbitmq集群就已经搭建好了。

节点类型

节点类型介绍

在使用rabbitmqctl cluster_status命令来查看集群状态时会有[{nodes,[{disc,[‘rabbit@rabbitmqnode01’,‘rabbit@rabbitmq-node02’,‘rabbit@rabbitmq-node03’]}这一项信息，其中的disc标注了Rabbitmq节点类型。Rabbitmq中的每一个节点，不管是单一节点系统或者是集群中的一部分要么是内存节点，要么是磁盘节点。内存节点将所有的队列，交换机，绑定关系、用户、权限和vhost的元数据定义都存储在内存中，而磁盘节点则将这些信息存储到磁盘中。单节点的集群中必然只有磁盘类型的节点，否则当重启Rabbitmq之后，所有关于系统配置信息都会丢失。不过在集群中，可以选择配置部分节点为内存节点，这样可以获得更高的性能。

节点类型变更

如果我们没有指定节点类型，那么默认就是磁盘节点。我们在添加节点的时候，可以使用如下的命令来指定节点的类型为内存节点：

rabbitmqctl join_cluster rabbit@rabbitmq-node01 --ram

我们也可以使用如下的命令将某一个磁盘节点设置为内存节点

rabbitmqctl change_cluster_node_type {disc , ram}

如下所示

root@rabbitmq-node02:/# rabbitmqctl stop_app
# 关闭rabbitmq服务
Stopping rabbit application on node 'rabbit@rabbitmq-node02'
root@rabbitmq-node02:/# rabbitmqctl change_cluster_node_type ram
# 将root@rabbitmq-node02节点类型切换为内存节点
Turning 'rabbit@rabbitmq-node02' into a ram node
root@rabbitmq-node02:/# rabbitmqctl start_app
# 启动rabbitmq服务
Starting node 'rabbit@rabbitmq-node02'
root@rabbitmq-node02:/# rabbitmqctl cluster_status
# 查看集群状态
Cluster status of node 'rabbit@rabbitmq-node02'
[{nodes,[{disc,['rabbit@rabbitmq-node03','rabbit@rabbitmq-node01']},
{ram,['rabbit@rabbitmq-node02']}]},
{running_nodes,['rabbit@rabbitmq-node01','rabbit@rabbitmq-node03',
'rabbit@rabbitmq-node02']},
{cluster_name,<<"rabbit@rabbitmq-node01">>},
{partitions,[]},
{alarms,[{'rabbit@rabbitmq-node01',[]},
{'rabbit@rabbitmq-node03',[]},
{'rabbit@rabbitmq-node02',[]}]}]
root@rabbitmq-node02:/#

节点选择

Rabbitmq只要求在集群中至少有一个磁盘节点，其他所有的节点可以是内存节点。当节点加入或者离开集
群时，它们必须将变更通知到至少一个磁盘节点。如果只有一个磁盘节点，而且不凑巧它刚好崩溃了，那么集群可以继续接收和发送消息。但是不能执行创建队列，交换机，绑定关系、用户已经更改权限、添加和删除集群节点操作了。也就是说、如果集群中唯一的磁盘节点崩溃了，集群仍然可以保持运行，但是知道将该节点恢复到集群前，你无法更改任何东西，所以在创建集群的时候应该保证至少有两个或者多个磁盘节点。当内存节点重启后，它会连接到预先配置的磁盘节点，下载当前集群元数据的副本。当在集群中添加内存节点的时候，确保告知所有的磁盘节点（内存节点唯一存储到磁盘中的元数据信息是磁盘节点的地址）。只要内存节点可以找到集群中至少一个磁盘节点，那么它就能在重启后重新加入集群中

集群优化

优化架构

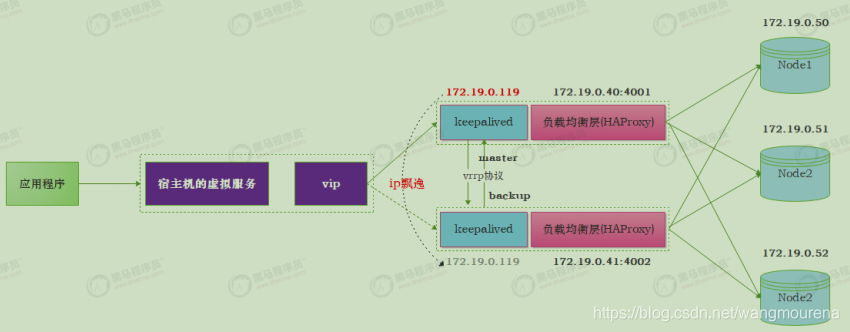

在发送给RabbitMQ集群可能导致分配不均，浪费性能，引入负载均衡。
本次我们所选择的负载均衡层的软件是HAProxy。为了保证负载均衡层的高可用，我们需要使用使用到
keepalived软件，使用vrrp协议产生虚拟ip实现动态的ip飘逸

在这里插入图片描述

优化实现

HAProxy环境搭建

1、拉取镜像

docker pull haproxy:1.7

2、创建一个HAProxy的配置文件haproxy.cfg

global
 #工作目录
 chroot /usr/local/etc/haproxy
 #日志文件，使用rsyslog服务中local5日志设备（/var/log/local5），等级info
 log 127.0.0.1 local5 info
 #守护进程运行
 daemon
defaults
   log 127.0.0.1 local0 err #[err warning info debug]
   mode http                #默认的模式mode { tcp|http|health }，tcp是4
层，http是7层，health只会返回OK
   retries 2                #两次连接失败就认为是服务器不可用
   option redispatch        #当serverId对应的服务器挂掉后，强制定向到其他健康
的服务器
   option abortonclose      #当服务器负载很高的时候，自动结束掉当前队列处理比
较久的链接
   option dontlognull       #日志中不记录负载均衡的心跳检测记录
   maxconn 4096             #默认的最大连接数
   timeout connect 50000ms  #连接超时
   timeout client 300000ms  #客户端超时
   timeout server 300000ms  #服务器超时
    #timeout check 2000     #=心跳检测超时
######## 监控界面配置 #################
listen admin_stats
 #监控界面的访问的IP和端口
 bind  0.0.0.0:8888
 #访问协议
   mode       http
 #URI相对地址
   stats uri   /dbs
 #统计报告格式
   stats realm     Global\ statistics
 #登陆帐户信息
   stats auth admin:admin
# rabbitmq管理界面配置
listen proxy_rabbitmq_web
    #访问的IP和端口
   bind  0.0.0.0:5000
    #网络协议
   mode tcp
    #负载均衡算法（轮询算法）
    #轮询算法：roundrobin
    #权重算法：static-rr
    #最少连接算法：leastconn
    #请求源IP算法：source
   balance roundrobin
    # 这里是容器中的IP地址，由于配置的是轮询roundrobin，weight 权重其实没有生效
   server rabbitmq_01 172.19.0.50:15672 check weight 1 maxconn 2000
   server rabbitmq_02 172.19.0.51:15672 check weight 1 maxconn 2000
   server rabbitmq_03 172.19.0.52:15672 check weight 1 maxconn 2000
    # 使用keepalive检测死链
   option tcpka
# rabbitmq服务代理，负载均衡配置
listen proxy_rabbitmq
    #访问的IP和端口
   bind  0.0.0.0:5010
    #网络协议
   mode tcp
    #负载均衡算法（轮询算法）
    #轮询算法：roundrobin
    #权重算法：static-rr
    #最少连接算法：leastconn
    #请求源IP算法：source
   balance roundrobin
    # 这里是容器中的IP地址，由于配置的是轮询roundrobin，weight 权重其实没有生效
   server rabbitmq_01 172.19.0.50:5672 check weight 1 maxconn 2000
   server rabbitmq_02 172.19.0.51:5672 check weight 1 maxconn 2000
   server rabbitmq_03 172.19.0.52:5672 check weight 1 maxconn 2000
    # 使用keepalive检测死链
   option tcpka

3、创建haproxy容器

docker run -di --network=docker-network --ip=172.19.0.40 -p 4001:8888 -p 5001:5000 -p 5010:5010 -v /usr/local/haproxy/haproxy-01/config:/usr/local/etc/haproxy --name=haproxy_01 --privileged=true haproxy:1.7 /bin/bash
docker run -di --network=docker-network --ip=172.19.0.41 -p 4002:8888 -p 5002:5000 -p 5011:5010 -v /usr/local/haproxy/haproxy-02/config:/usr/local/etc/haproxy --name=haproxy_02 --privileged=true haproxy:1.7 /bin/bash

4、进入到容器中，启动HAProxy

docker exec -it haproxy_01 /bin/bash                    # 进入容器
haproxy -f /usr/local/etc/haproxy/haproxy.cfg           # 启动容器

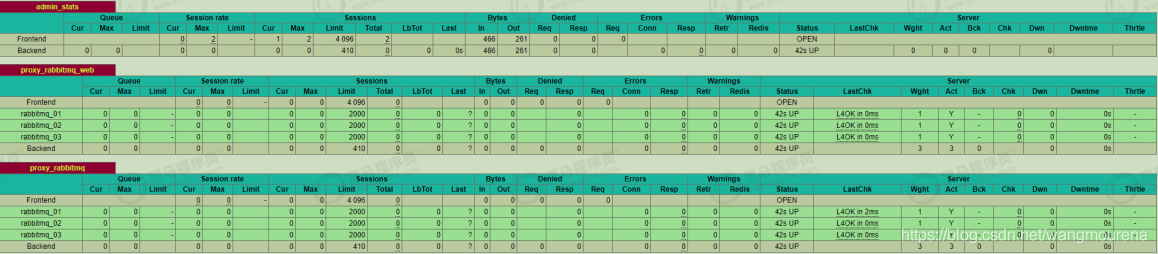

5、通过浏览器就可以访问haproxy的后端管理界面了： http://192.168.23.131:4002/dbs,然后输入配置的用户名和密码就可以看到如下界面

在这里插入图片描述

HAProxy容器中安装keepalived

1、进入haproxy_01服务

docker exec -it haproxy_01 /bin/bash

2、安装keepalived软件

apt-get update # 更新软件列表,apt-get源不太稳定，建议多执行几次
apt-get install keepalived # 安装keepalived软件

3、安装其他软件，供后期使用

apt-get install net-tools # 安装ifconfig命令

4、创建一个keepalived.conf文件
vim /etc/keepalived/keepalived.conf，内容如下所示：

! Configuration File for keepalived
vrrp_instance VI_1 {

   state MASTER                       # 标示状态为MASTER 备份机为BACKUP
   interface eth0                     # 定义虚拟网卡
   virtual_router_id  100              # 定义组vriid， 同一组中virtual_router_id必须相同
   priority  100                       # MASTER权重要高于BACKUP 比如BACKUP为99
   advert_int  1                       # MASTER 与 BACKUP 负载均衡器之间同步检查的时间间隔，单位是秒
   authentication {                    # 定义组用户密码
       auth_type PASS
       auth_pass  123456
     }

     virtual_ipaddress {                #定义docker内ip地址，必须要在和haproxy同一个网段
        172.19.0.119
     }

}

5、启动keepalived服务

 service keepalived start

6、查看eth0上是否已经绑定了虚拟ip

 ip add show eth0

haproxy_02容器中的keepalived软件的配置文件keepalived.conf与01不同点priority 99

宿主机中keepalived

1、安装keepalived

yum install -y keepalived

2、更改keepalived的配置文件的内容

> /etc/keepalived/keepalived.conf # 清空原有配置文件的内容
vim /etc/keepalived/keepalived.conf # 编辑配置文件，配置文件中的内容如下所示
! Configuration File for keepalived
vrrp_instance VI_1 {
   state MASTER
   interface ens33                    # 这里是宿主机的网卡，可以通过ip a查看当前自己电脑上用的网卡名是哪个
   virtual_router_id 50
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 1111
   }
   virtual_ipaddress {                # 可以不用指定虚拟ip

   }
}
# 虚拟服务器地址 IP 对外提供服务的端口
virtual_server 192.168.23.131 4000 {
   delay_loop 3 # 健康检查时长 单位秒
   lb_algo rr # 负载均衡算法rr|wrr|lc|wlc|lblc|sh|dh：LVS调度算法
   lb_kind NAT # 负载均衡转发规则
   persistence_timeout 50 # http服务会话时长 单位秒
   protocol TCP                        # 健康检查用的是TCP还是UDP

 # 对应后端真实的docker服务的ip地址和端口号
   real_server 172.19.0.119 8888 {                         # 对应HAProxy的虚拟ip地址和后端管理系统端口
       weight 1
   }

}
# rabbitmq的web管理端的虚拟服务器
virtual_server 192.168.23.131 15672 {
   delay_loop 3                                        # 健康检查时长 单位秒
   lb_algo rr                                          # 负载均衡算法rr|wrr|lc|wlc|lblc|sh|dh：LVS调度算法
   lb_kind NAT                                         # 负载均衡转发规则
   persistence_timeout 50                              # http服务会话时长 单位秒
   protocol TCP                                        # 健康检查用的是TCP还是UDP
   # 对应后端真实的docker服务的ip地址和端口号
   real_server 172.19.0.119 5000 {                    # 对应HAProxy的虚拟ip地址和后端管理系统端口
       weight 1
   }
}
# rabbitmq的虚拟服务器
virtual_server 192.168.23.131 5672 {
   delay_loop 3
   lb_algo rr
   lb_kind NAT
   persistence_timeout 50
   protocol TCP
    # 对应后端真实的docker服务的ip地址和端口号
   real_server 172.19.0.119 5010 {                    # 对应HAProxy的虚拟ip地址和后端rabbitmq的监听端口
       weight 1
   }
}

3、启动keepalived服务，关闭防火墙

systemctl start keepalived
systemctl status firewalld.service
