如何用示波器扒串口数据

有时候没有逻辑分析仪，恰恰示波器也没买串口解析的功能，那么如何扒串口数据呢？
首先介绍一下串口数据帧的组成：起始位1bit（低电平），数据位8bit，奇偶校验位（一般不加），停止位1bit（高电平）。
所以我选择的数据帧格式为：
1bit起始位+8bit数据位+1bit停止位（大多数都是这样）

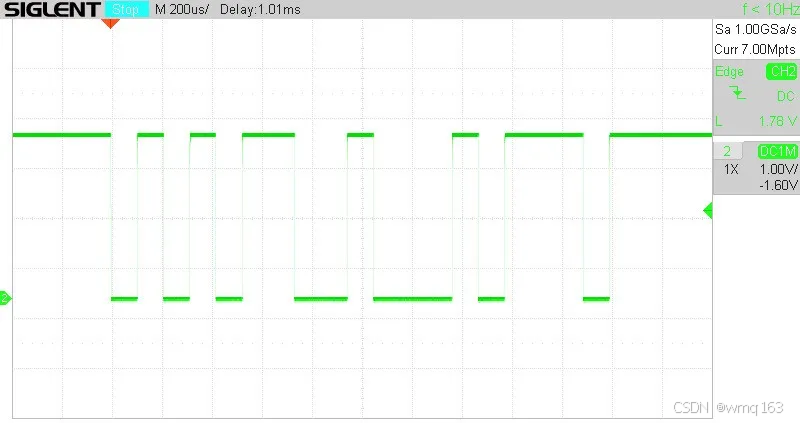

首先看一个示波器抓取的串口波形，如下图：

首先看第一位低电平，是起始位，通过读格子，大概可以看出是100us一个bit位，那么反推回去1s/100us≈9600波特率（实际上我设置的也就是9600波特率），9600波特率下的1bit时间为1/9600≈104us。

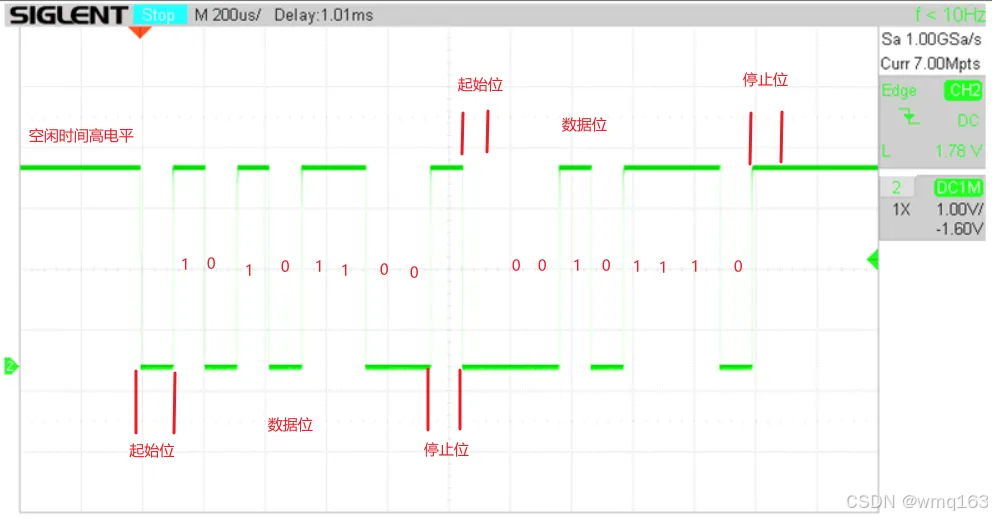

所以按照串口数据帧的格式，可以将数据大概扒出来，如下图：

然后串口数据格式一般是LSB，即低位在前高位在后，所以去掉起始位和停止位后，这两帧数据分别为：
0011 0101 和 0111 0100
然后再根据8421BCD码的编码方式，反推回去就是：
2+1 4+1 和 4+2+1 4
即数据是35 74

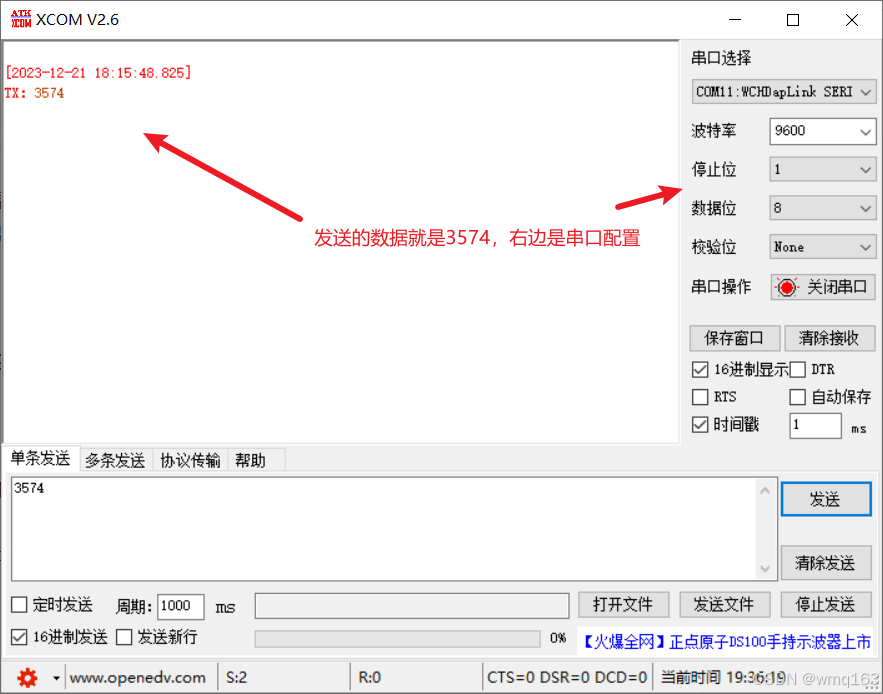

那么这也正和我用串口发送给示波器的一样：

那么奇校验和偶校验是什么意思呢？
1、奇校验
数据帧格式为：1bit起始位+8bit数据位+1bit奇偶校验位+1bit停止位
数据位和奇偶校验位内的1的总数为奇数
比如数据位为 0011 0101 （35）总共有4个1，那么奇偶校验位就应该为1，这样才可以保证总共1的个数为奇数。
比如数据位为 0111 0101（75）总共有5个1，那么奇偶校验位就应该为0，这样才可以保证总共1的个数为奇数。
2、偶校验
数据帧格式为：1bit起始位+8bit数据位+1bit奇偶校验位+1bit停止位
数据位和奇偶校验位内的总共1的总数为偶数

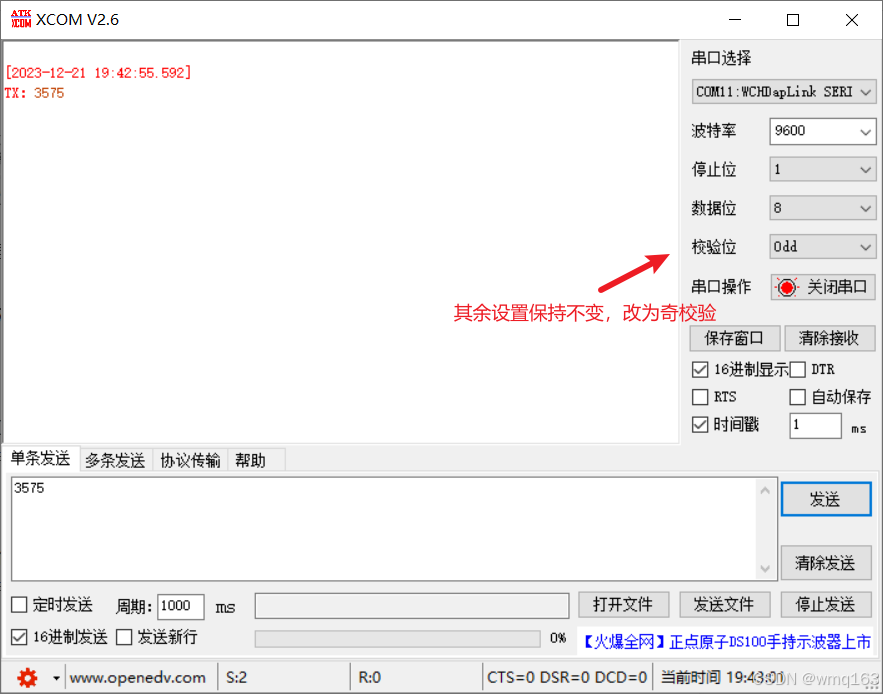

那么，这次不发送3574了，我使用串口发送3575，然后调到奇校验：

然后抓取示波器波形，可以看到和之前举的例子一样，第一帧8bit的数据位里有4个1，为了保证有奇数个1，所以校验位为1，这样8bit数据位+1bit校验位的1的总数就为5，是奇数了；第二帧数据里8bit数据里有5个1，所以校验位为0，也是保证最后有奇数个1：（偶校验类似，不在举例）
