单片机RTC及时钟芯片的时间到底从哪一年起始?

本文通过实测STM32F103、STM32F407、R5F100、DS1302和DS1307等多种设备的RTC功能,发现它们的初始时间通常设定为00年,且00~99年之间能被4整除的年份被视为闰年。这并非源于1970年1月1日的Unix时间戳,而是由于硬件限制和设计选择的差异。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、前言

实时时钟RTC在嵌入式系统中是常用的功能,有的单片机有RTC功能,也有专用的RTC芯片,如DS1302、DS1307等。但RTC的“年寄存器”长度有限,一般不会包含所有年份,都是从0开始,到某个数字结束。这个开始的年份“0”到底是哪一年呢?很多人说是1970年1月1日开始,真是这样吗?
没有调查就没有发言权,本文笔者将测试多种单片机,使用内部RTC功能,以及专用的RTC芯片,考证单片机RTC及常用时钟芯片的时间到底从哪一年起始。
要讨论RTC等等时间从哪一年开始,需要用到历法知识,我们需要在特殊的时间点检验RTC的时间是如何变化的,比如闰年的闰月2月28日23:59:59秒之后,时间变成了哪一天。

二、实验测试

1.STM32F103系列内部RTC功能

STM32F103单片机内部RTC实时时钟驱动程序中,我们讨论了STM32F103C8T6单片机内部RTC功能,该功能只有一个计数器,每1秒加1,没有年月日及时间寄存器,读取计数器的值后,需要使用软件计算出时间,才能实现日历、时钟功能,软件算法需要考虑历法中的闰年等特殊情况,因此,可得出结论:STM32F103系列内部RTC没有具体的起始时间,起始时间由软件算法确定;在前述的博文中,选择用UTC时间戳(以1970年1月1日00:00:00为开始时间),可以使程序通用性更强。

2.STM32F407系列内部RTC功能

该型号芯片是STM32具有完整RTC功能的代表,先看F407数据手册中关于RTC的描述:
在这里插入图片描述

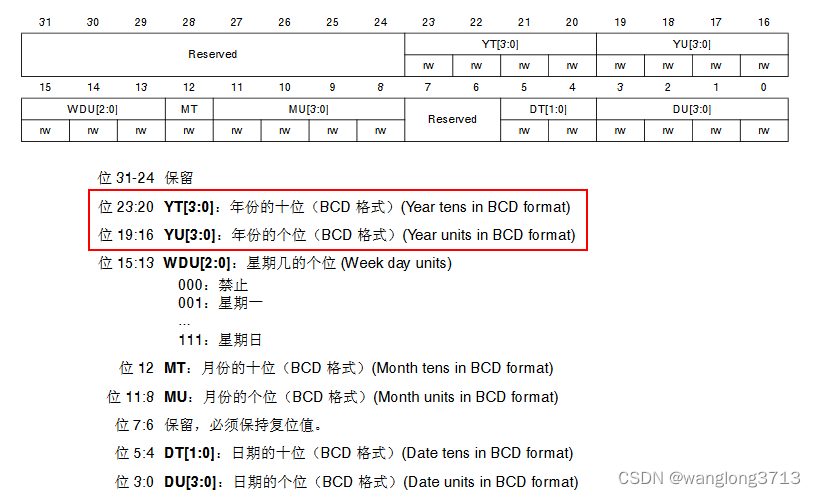

这与F103不同,RTC具有完整的时间、日历寄存器,再看各寄存器的大小:
在这里插入图片描述
在这里插入图片描述
我们只需要关心年份寄存器的大小即可,由红框中的描述可知,年份只能表示2位十进制数,即0~99。日期寄存器上电复位值为0x0000 2101,对应00年1月1日星期1,还有时间寄存器(详见手册)复位值为0x0000 0000,对应时间为00:00:00。
接下来,我们使用STM32F407VGT6,首次上电后,不进行RTC的初始化配置,直接读取寄存器,通过串口输出,看看时间如何:
在这里插入图片描述

可看出时间确实是从00年1月1日00时00分00秒,星期一开始的,与手册一致。把时间设置为00-02-28 23:59:50,星期几忽略,看10秒后时间如何变化:
在这里插入图片描述
时间变成了2月29日,看来是把00年当作闰年处理;再把时间设置为01-02-28 23:59:50,星期几忽略,看10秒后时间如何变化:
在这里插入图片描述
时间变为3月1日,是平年。
测试发现,00~99之间可被4整除的年份都被当作闰年,其他年份为平年,不再贴图。

3.瑞萨R5F100内部RTC功能

R5F100FE是瑞萨RL78/G13系列较常用的芯片,对RTC功能的描述如下:

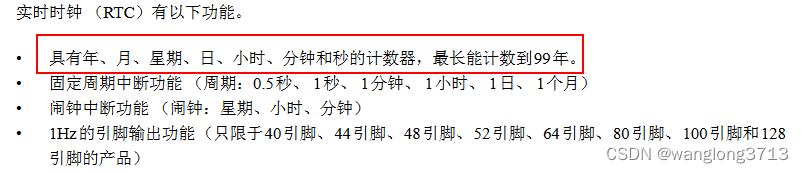

在这里插入图片描述

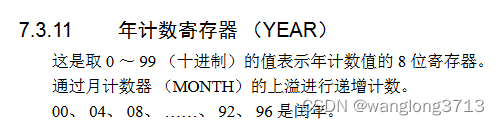

手册中直接说最长计数达到99年,再看年计数寄存器的描述:
在这里插入图片描述
这就比较明朗了,年是从00开始,最多到99,而且认为年份可整除4是闰年,与STM32F407相同。根据手册的描述,复位时,寄存器初始化为00年1月1日00:00:00,星期日(手册中说明,星期寄存器初始化为0,对应星期日):
在这里插入图片描述
同样,把时间设置为00-02-28 23:59:50,星期几忽略,看10秒后时间如何变化:
在这里插入图片描述
时间变为2月29日,即00年当做闰年处理;再把时间设置为01-02-28 午夜,时间如何变化:
在这里插入图片描述
时间变为3月1日,是平年。
测试发现,00~99之间可被4整除的年份都被当作闰年,其他年份为平年,不再贴图。

4.时钟芯片DS1302

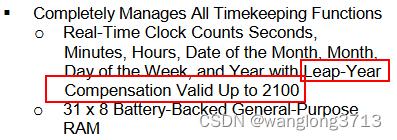

DS1302手册中描述如下,带闰年补偿功能,可到2100年:
在这里插入图片描述

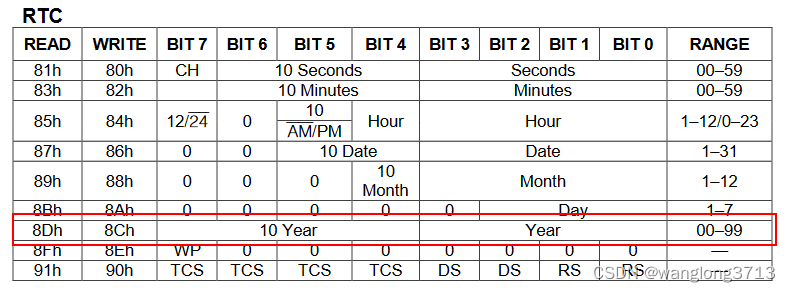

再看相关寄存器,年寄存器只能表示BCD码格式的2位数,00~99年,如下图:
在这里插入图片描述
笔者的这份手册中,没有说明各寄存器的初始值是多少,我们通过读取寄存器的值来查看,和前述方法一样,不做任何设置,直接读取寄存器,通过串口输出:
在这里插入图片描述

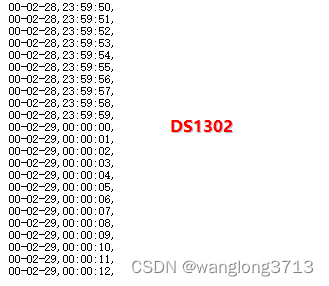

可知DS1302在首次上电复位时,寄存器被初始化为00年1月1日00:00:00,星期一,与STM32F407相同。接下来,把时间设置为00-02-28 23:59:50,星期几忽略,看时间如何变化:
在这里插入图片描述
时间变成了2月29日,与STM32F407、R5F100FE一样,是把00年当作闰年处理;再把时间设置为01-02-28 23:59:50,星期几忽略,看时间如何变化:
在这里插入图片描述
时间变为3月1日,是平年。
测试发现,和STM32F407、R5F100FE一样,00~99之间可被4整除的年份都被当作闰年,其他年份为平年,不再贴图。

5.时钟芯片DS1307

D31307是IIC接口的设备,除此之外,与DS1302有非常多的相似之处,都有闰年补偿功能,可计时到2100年,以下是DS1307的主要寄存器:

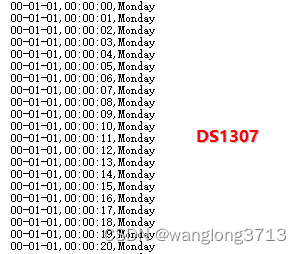

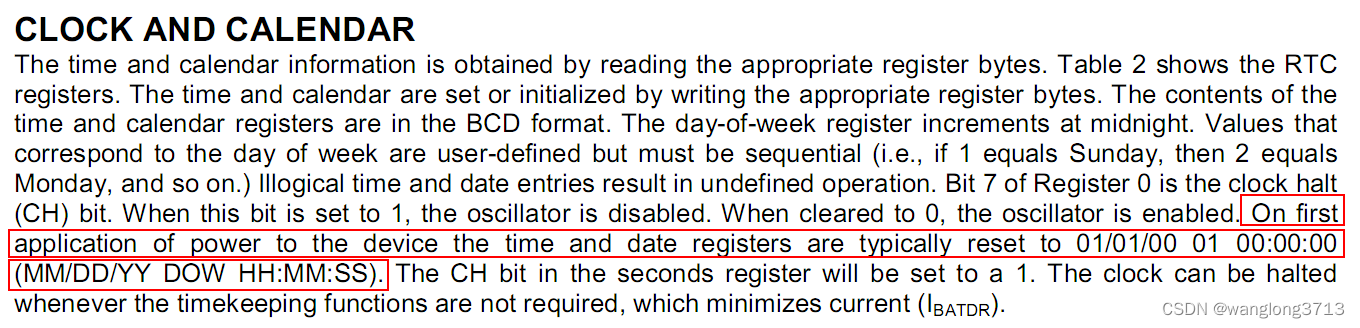

在这里插入图片描述可看出,寄存器除了地址不同外,其他基本功能类似;在手册中有明确的说明,首次上电,寄存器被初始化为00年1月1日00:00:00,星期一,如下:
在这里插入图片描述在这里插入图片描述

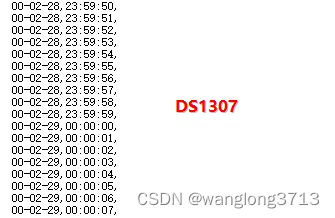

同样,把时间设置为00-02-28 23:59:50,星期几忽略,时间会切换为2月29日:
在这里插入图片描述
经测试,DS1307与DS1302、STM32F407以及R5F100FE一样,将00~99之间可被4整除的年份都被当作闰年,其他年份为平年,不再贴图。

三、总结

1.文中用到的设备,初始年份大多为00年,即四位年份yyyy格式的后两位,且当作闰年处理,如果是指1970年的话,1970年不是闰年;无论是单片机还是RTC专用芯片,没有一个手册中提到1970年1月1日这个时间,因此,说RTC功能的起始时间是1970-01-01 00:00:00的,不准确,也没有依据;认为单片机的RTC及时钟芯片时间从1970年1月1日00:00:00开始,是因为这个时间点是Unix时间戳的起始时间,在很多计算机系统和编程语言中被广泛使用;但RTC和时钟芯片的实际初始时间可能会因不同的硬件设备、制造商或系统设计而有所差异,因寄存器大小的限制,一般只计时0~99年的范围,而起始时间,实际上可由使用者自己规定;
2.对于类似STM32F103C8T6这样,RTC功能只有一个计数器,没有年月日时分秒这种时间寄存器的,需要由软件算法配合来计时,起始时间可以任意;
3.对于计时范围00~99年的设备,每4年为一个闰年,在前后100年范围内可用,但要注意的是,并不是每个整百年都是闰年,例如,2000年是闰年,但是1900年、2100年就不是闰年,因此这种情况不能单纯的将年份加1900或者2000处理,而是要经过特殊处理,可以看出,这些器件都是为本世纪设计的;如果时间来到下一世纪2100年,这些芯片没有升级换代,有程序员把00年直接当做2100年而且没经过特殊处理,是会出问题的;当然,有摩尔定律在,70多年后,这种情况是不会发生的,因为那时候这些芯片应该不存在了;
4.以上结论仅基于所述的种类有限的设备,经过测验得出,可能以偏概全了;如果有人做过更深入的研究,或者是做芯片相关功能设计的,欢迎批评指正。
