UML建模，类图中的关系标识

模块关系：依赖、继承与整体-部分结构
最新推荐文章于 2025-11-17 15:10:24 发布
原创 最新推荐文章于 2025-11-17 15:10:24 发布 · 126 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#uml

本文探讨了A与B之间的关系，包括A1依赖于B1，A2作为B2的子类，以及A3、A4作为整体B3和B4的部分，以及A5如何实现B5。

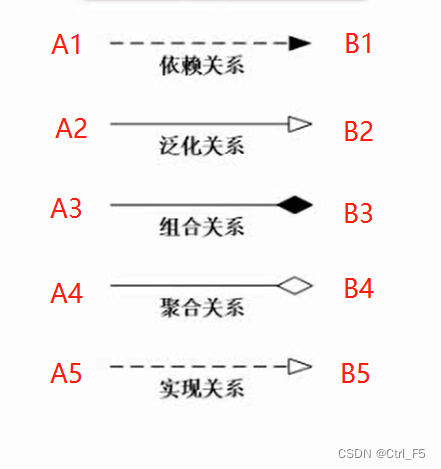

A1依赖B1

A2是B2的子类

A3是部分，B3是整体

A4是部分，B4是整体

A5是B5的实现
