欧姆龙PLC AD采集数据

本文详细介绍了如何将欧姆龙PLC的AD采集数据转化为模拟电压,进而计算出实际距离。通过数学公式推导,得出U=(2/3000)*S+1和U=-0.5*D+2.5,其中S是PLC的输出数字量,D为实际测距。最后,建立了D与S之间的关系:D=(-1/600)S+5。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

F448~0BBB:对应62536~3003

189C=6300

先转化为电压,再转化为数字。

k=6000/4000=1.5步/0.001V

200/300=2/3

U=K*S+b;

5000=Kx6000+b,==>b=1000

U=(2/3)*S+1000,





0.2/300=2/3000

U=K*S+b;

5=Kx6000+b,==>b=1

U=(2/3000)*S+1,

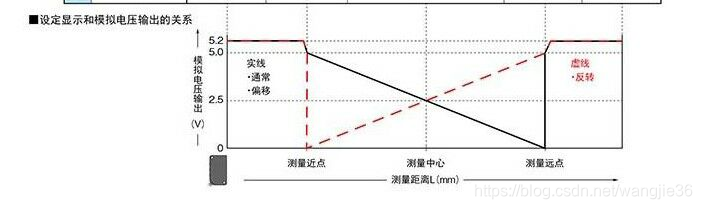

转化为模拟电压:

这个没事,只要不要涉及到负数



有0V

-2.512对应1.35V

0.000对应2.34V

5.000对应5.00V

超出量程对应5.18V

现在以测距中心为(0,0)坐标

实际测距公式:

(0,2.5) (-5
