一、UML是什么？

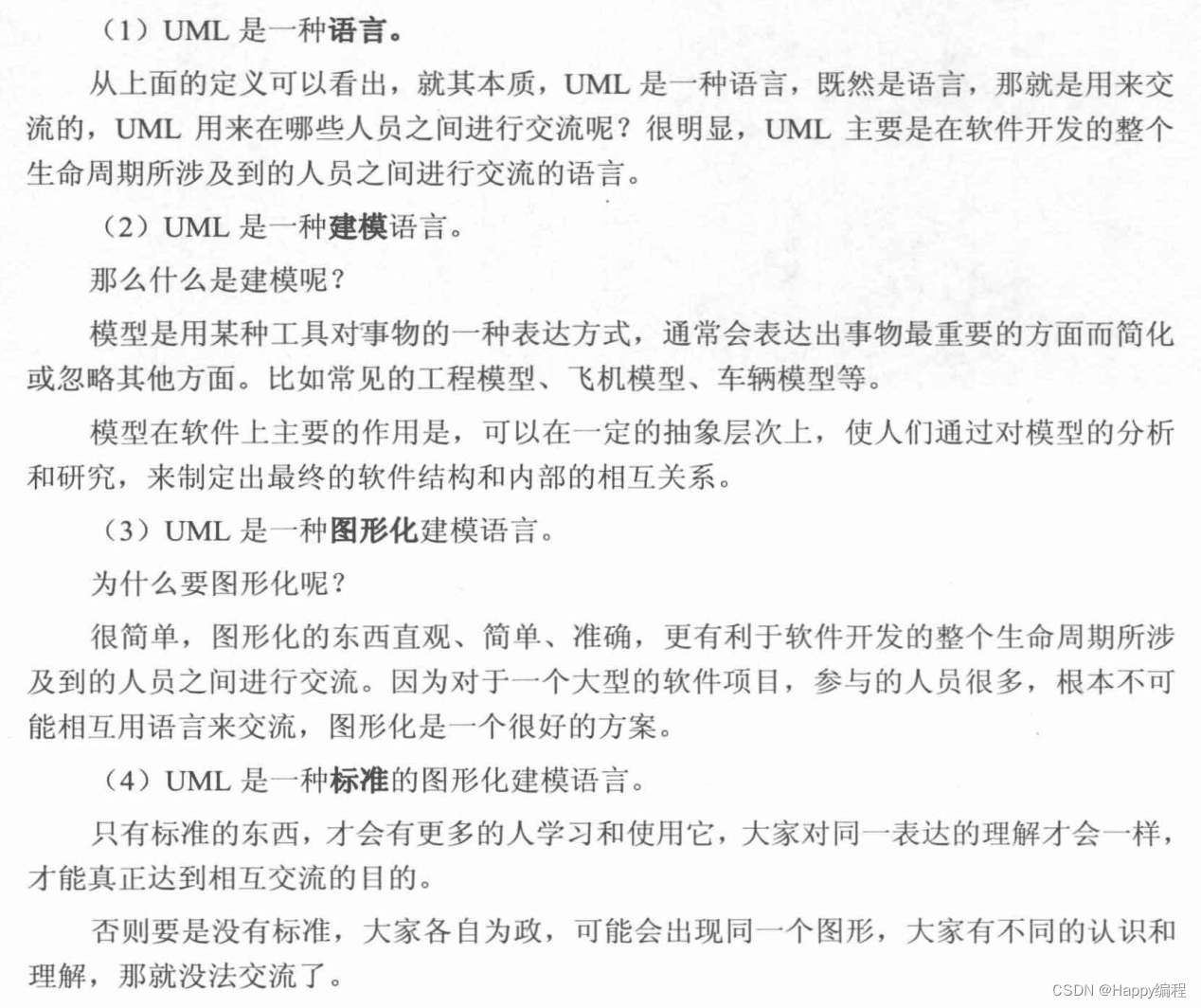

UML是一种标准化的建模语言，它是面向对象分析与设计的一种标注表示。

二、UML有什么？

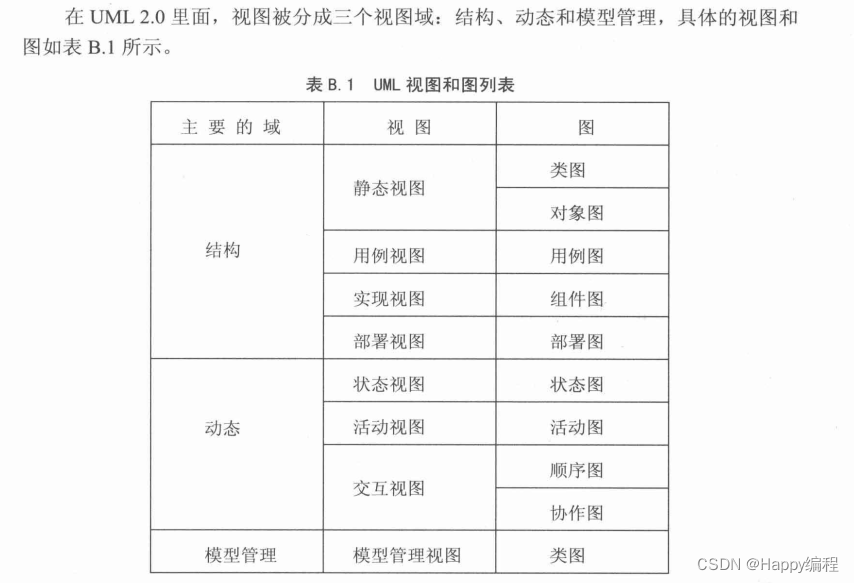

简单的说，UML由视图构成，视图由图构成，图有图片组成，图片是模型元素的符号化。图是一个具体视图的组成部分，一种视图通常会包含多种图。

视图：描述完整系统中的一个抽象，用来显示这个系统中的一个特定的方面。

图：用来表示系统的一个特殊部分或某个方面。

模型元素：所有可以在图中使用的概念统称为模型元素。

三、类图

1、概念

类图是静态视图的图形表达方式，表示声明的静态模型元素，如类、类型和其他内容࿰
