mysql:InnoDB关键特性:插入缓冲

一、InnoDB索引

1. 聚集索引(Cluster Index)

聚集索引就是按照每张表的主键构建一个B+树，同时叶子节点存放的即为整张表的行记录数据，我们也将聚集索引的叶子节点称为数据页。聚集索引的结构决定了索引组织表中数据也是索引的一部分。由于B+树索引本身是有序的，同时数据行也存储在叶子节点上，因此通过聚集索引我们能够很快的访问针对范围值的查询。

2. 辅助索引(Secondary Index)

InnoDB中所有除聚集索引以外的所有索引都被称为辅助索引。对于辅助索引，叶子节点并不包含行记录的全部数据。叶子节点除了包含键值以外，每个叶子节点的索引行中还包含一个主键值。通过主键值InnoDB存储引擎可以再次在聚集索引中找到对应索引项的行数据。

二、InnoDB插入缓冲(Insert Buffer)

1. 影响Insert性能因素分析

在InnoDB存储引擎中，主键是行唯一的标识符。通常应用程序中行记录的插入顺序是按照主键递增的顺序进行插入的。因此，插入聚集索引（Primary Key）一般是顺序的，不需要磁盘的随机读取。比如按下列SQL定义表：

CREATE TABLE t(
a INT AUTO_INCREMENT,
b VARCHAR(30),
PRIMARY KEY(a)
);

其中a列是自增长的，若对a列插入NULL值，则由于其具有AUTO_INCREMENT属性，其值会自动增长。同时页中的行记录按a的值进行顺序存放。在一般情况下，不需要随机读取另一个页中的记录。因此，对于这类情况下的插入操作，速度是非常快的。

注意:并不是所有的主键插入都是顺序的。若主键类是UUID这样的类，那么插入和辅助索引一样，同样是随机的。即使主键是自增类型，但是插入的是指定的值，而不是NULL值，那么同样可能导致插入并非连续的情况。

但是不可能每张表上只有一个聚集索引，更多情况下，一张表上有多个非聚集的辅助索引（secondary index）。比如，用户需要按照b这个字段进行查找，并且b这个字段不是唯一的，即表是按如下的SQL语句定义的：

CREATE TABLE t(
a INT AUTO_INCREMENT,
b VARCHAR(30),
PRIMARY KEY(a),
key(b)
);

在这样的情况下产生了一个非聚集的且不是唯一的索引。在进行插入操作时，数据页的存放还是按主键a进行顺序存放的，但是对于非聚集索引叶子节点的插入不再是顺序的了，这时就需要离散地访问非聚集索引页，由于随机读取的存在而导致了插入操作性能下降。当然这并不是这个b字段上索引的错误，而是因为B+树的特性决定了非聚集索引插入的离散性。

需要注意的是，在某些情况下，辅助索引的插入依然是顺序的，或者说是比较顺序的，比如用户购买表中的时间字段。在通常情况下，用户购买时间是一个辅助索引，用来根据时间条件进行查询。但是在插入时却是根据时间的递增而插入的，因此插入也是“较为”顺序的。

2. Insert Buffer

(1) Insert Buffer定义

InnoDB存储引擎开创性地设计了Insert Buffer，对于非聚集索引的插入或更新操作，不是每一次直接插入到索引页中，而是先判断插入的非聚集索引页是否在缓冲池中，若在，则直接插入；若不在，则先放入到一个Insert Buffer对象中，好似欺骗。数据库这个非聚集的索引已经插到叶子节点，而实际并没有，只是存放在另一个位置。然后再以一定的频率和情况进行Insert Buffer和辅助索引页子节点的merge（合并）操作，这时通常能将多个插入合并到一个操作中（因为在一个索引页中），这就大大提高了对于非聚集索引插入的性能。

(2) Insert Buffer使用条件

• 索引是辅助索引（secondary index）
• 索引不是唯一（unique）的

当满足以上两个条件时，InnoDB存储引擎会使用Insert Buffer，这样就能提高插入操作的性能了。不过考虑这样一种情况：应用程序进行大量的插入操作，这些都涉及了不唯一的非聚集索引，也就是使用了Insert Buffer。若此时MySQL数据库发生了宕机，这时势必有大量的Insert Buffer并没有合并到实际的非聚集索引中去。因此这时恢复可能需要很长的时间，在极端情况下甚至需要几个小时。

辅助索引不能是唯一的，因为在插入缓冲时，数据库并不去查找索引页来判断插入的记录的唯一性。如果去查找肯定又会有离散读取的情况发生，从而导致Insert Buffer失去了意义。

(3) 查看Insert Buffer信息

用户可以通过命令SHOW ENGINE INNODB STATUS来查看插入缓冲的信息:

mysql＞SHOW ENGINE INNODB STATUS\G;
***************************1.row***************************
Type:InnoDB
Name:
Status:
=====================================
100727 22:21:48 INNODB MONITOR OUTPUT
=====================================
Per second averages calculated from the last 44 seconds
……
-------------------------------------
INSERT BUFFER AND ADAPTIVE HASH INDEX
-------------------------------------
Ibuf:size 7545,free list len 3790,seg size 11336,
8075308 inserts,7540969 merged recs,2246304 merges
……
----------------------------
END OF INNODB MONITOR OUTPUT
============================

• seg size显示了当前Insert Buffer的大小为11336×16KB，大约为177MB；
• free list len代表了空闲列表的长度；
• size代表了已经合并记录页的数量。
• 第2行可能是用户真正关心的，因为它显示了插入性能的提高。Inserts代表了插入的记录数；merged recs代表了合并的插入记录数量；merges代表合并的次数，也就是实际读取页的次数。merges:merged recs大约为1∶3，代表了插入缓冲将对于非聚集索引页的离散IO逻辑请求大约降低了2/3。

正如前面所说的，目前Insert Buffer存在一个问题是：在写密集的情况下，插入缓冲会占用过多的缓冲池内存（innodb_buffer_pool），默认最大可以占用到1/2的缓冲池内存。

3. Change Buffer

(1) Change Buffer定义

InnoDB从1.0.x版本开始引入了Change Buffer，可将其视为Insert Buffer的升级。从这个版本开始，InnoDB存储引擎可以对DML操作——INSERT、DELETE、UPDATE都进行缓冲，他们分别是：Insert Buffer、Delete Buffer、Purge buffer。

(2) Change Buffer使用条件

• 索引是辅助索引（secondary index）
• 索引不是唯一（unique）的

(3) Change Buffer UPDATE操作

对一条记录进行UPDATE操作可能分为两个过程：

• 将记录标记为已删除；
• 真正将记录删除。

因此Delete Buffer对应UPDATE操作的第一个过程，即将记录标记为删除。
Purge Buffer对应UPDATE操作的第二个过程，即将记录真正的删除

(4) Change Buffer 选项设置

InnoDB存储引擎提供了参数innodb_change_buffering，用来开启各种Buffer的选项。该参数可选的值为：inserts、deletes、purges、changes、all、none。inserts、deletes、purges就是前面讨论过的三种情况。changes表示启用inserts和deletes，all表示启用所有，none表示都不启用。该参数默认值为all。

//开启各种buffer
mysql> show variables like'innodb_change_buffering';
+-------------------------+-------+
| Variable_name           | Value |
+-------------------------+-------+
| innodb_change_buffering | all   |
+-------------------------+-------+

//设置Change Buffer最大使用内存的数量
mysql> show variables like 'innodb_change_buffer_max_size';
+-------------------------------+-------+
| Variable_name                 | Value |
+-------------------------------+-------+
| innodb_change_buffer_max_size | 25    |
+-------------------------------+-------+

innodb_change_buffer_max_size值默认为25，表示最多使用1/4的缓冲池内存空间。而需要注意的是，该参数的最大有效值为50。

(5) 查看Change Buffer信息

在MySQL 5.5版本中通过命令SHOW ENGINE INNODB STATUS，可以观察到类似如下的内容：

mysql＞SHOW ENGINE INNODB STATUS\G;
***************************1.row***************************
Type:InnoDB
……
-------------------------------------
INSERT BUFFER AND ADAPTIVE HASH INDEX
-------------------------------------
Ibuf:size 1,free list len 34397,seg size 34399,10875 merges
merged operations:
insert 20462,delete mark 20158,delete 4215
discarded operations:
insert 0,delete mark 0,delete 0
……

可以看到这里显示了merged operations和discarded operation，并且下面具体显示Change Buffer中每个操作的次数。insert表示Insert Buffer；delete mark表示Delete Buffer；delete表示Purge Buffer；discarded operations表示当Change Buffer发生merge时，表已经被删除，此时就无需再将记录合并（merge）到辅助索引中了。

4. Merge Insert Buffer

由于Insert/Change Buffer是一棵B+树。若需要实现插入记录的辅助索引页不在缓冲池中，那么需要将辅助索引记录首先插入到这棵B+树中。但是Insert Buffer中的记录何时合并（merge）到真正的辅助索引中呢？这是本小节需要关注的重点。

(1) Merge Insert Buffer发生的情况

• 辅助索引页被读取到缓冲池时
  例如这在执行正常的SELECT查询操作，这时需要检查Insert Buffer Bitmap页，然后确认该辅助索引页是否有记录存放于Insert Buffer B+树中。若有，则将Insert Buffer B+树中该页的记录插入到该辅助索引页中。可以看到对该页多次的记录操作通过一次操作合并到了原有的辅助索引页中，因此性能会有大幅提高。

• Insert Buffer Bitmap页追踪到该辅助索引页已无可用空间时；
  Insert Buffer Bitmap页用来追踪每个辅助索引页的可用空间，并至少有1/32页的空间。若插入辅助索引记录时检测到插入记录后可用空间会小于1/32页，则会强制进行一个合并操作，即强制读取辅助索引页，将Insert Buffer B+树中该页的记录及待插入的记录插入到辅助索引页中。

• Master Thread
  在Master Thread线程中每秒或每10秒会进行一次Merge Insert Buffer的操作，不同之处在于每次进行merge操作的页的数量不同。

(2) Master Thread Merge 算法

在Master Thread中，执行merge操作的不止是一个页，而是根据srv_innodb_io_capactiy的百分比来决定真正要合并多少个辅助索引页。但InnoDB存储引擎又是根据怎样的算法来得知需要合并的辅助索引页呢？

在Insert Buffer B+树中，辅助索引页根据（space，offset）都已排序好，故可以根据（space，offset）的排序顺序进行页的选择。然而，对于Insert Buffer页的选择，InnoDB存储引擎并非采用这个方式，它随机地选择Insert Buffer B+树的一个页，读取该页中的space及之后所需要数量的页。该算法在复杂情况下应有更好的公平性。同时，若进行merge时，要进行merge的表已经被删除，此时可以直接丢弃已经被Insert/Change Buffer的数据记录。

三、InnoDB插入缓冲(Insert Buffer)内部实现

(1) Insert Buffer 数据结构

Insert Buffer的数据结构是一棵B+树。在MySQL 4.1之前的版本中每张表有一棵Insert Buffer B+树。而在现在的版本中，全局只有一棵Insert Buffer B+树，负责对所有的表的辅助索引进行Insert Buffer。而这棵B+树存放在共享表空间中，默认也就是ibdata1中。

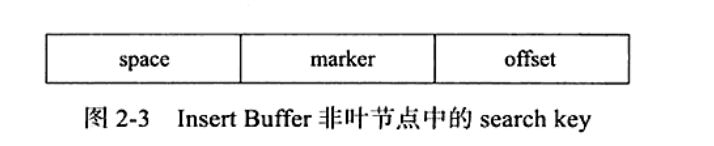

• 非叶节点存放的是查询的search key（键值）:

  search key一共占用9个字节，其中space表示待插入记录所在表的表空间id，在InnoDB存储引擎中，每个表有一个唯一的space id，可以通过space id查询得知是哪张表。space占用4字节。marker占用1字节，它是用来兼容老版本的Insert Buffer。offset表示页所在的偏移量，占用4字节。

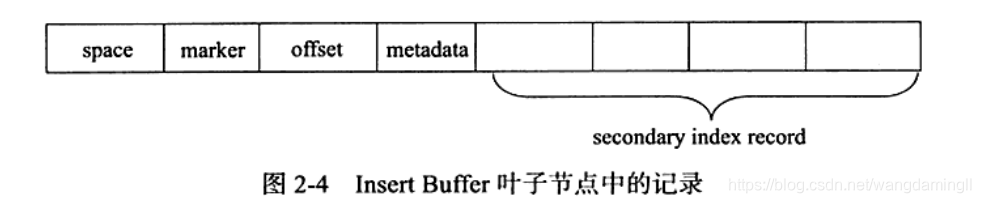

• Insert Buffer B+树叶子节点的记录：

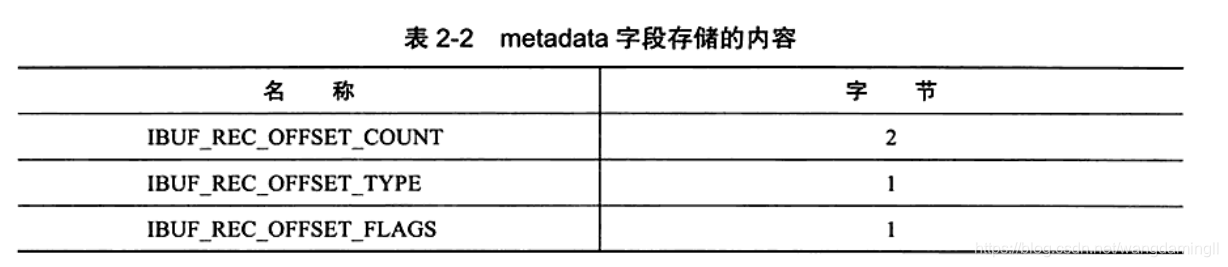

  space、marker、page_no字段和之前非叶节点中的含义相同，一共占用9字节。第4个字段metadata占用4字节，其存储的内容如表2-2所示。


从Insert Buffer叶子节点的第5列开始，就是实际插入记录的各个字段了。因此较之原插入记录，Insert Buffer B+树的叶子节点记录需要额外13字节的开销。

因为启用Insert Buffer索引后，辅助索引页（space，page_no）中的记录可能被插入到Insert Buffer B+树中，所以为了保证每次Merge Insert Buffer页必须成功，还需要有一个特殊的页用来标记每个辅助索引页（space，page_no）的可用空间。这个页的类型为Insert Buffer Bitmap。

每个Insert Buffer Bitmap页用来追踪16384个辅助索引页，也就是256个区（Extent）。每个Insert Buffer Bitmap页都在16384个页的第二个页中。

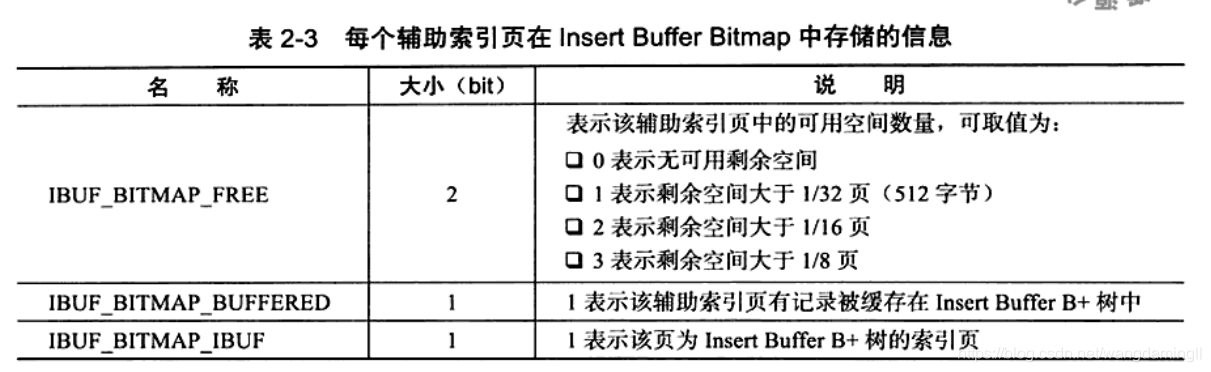

每个辅助索引页在Insert Buffer Bitmap页中占用4位（bit），由表2-3中的三个部分组成。
